3.4.3
Regelingsbehuizing op servicestand
zetten
Om
het
werk
aan
de
hydrauliek
vergemakkelijken, kan de regelingsbehuizing in de servicepositie
worden gezet.
1 Schroeven (a) van de houder van de regelingsbehuizing
losdraaien.

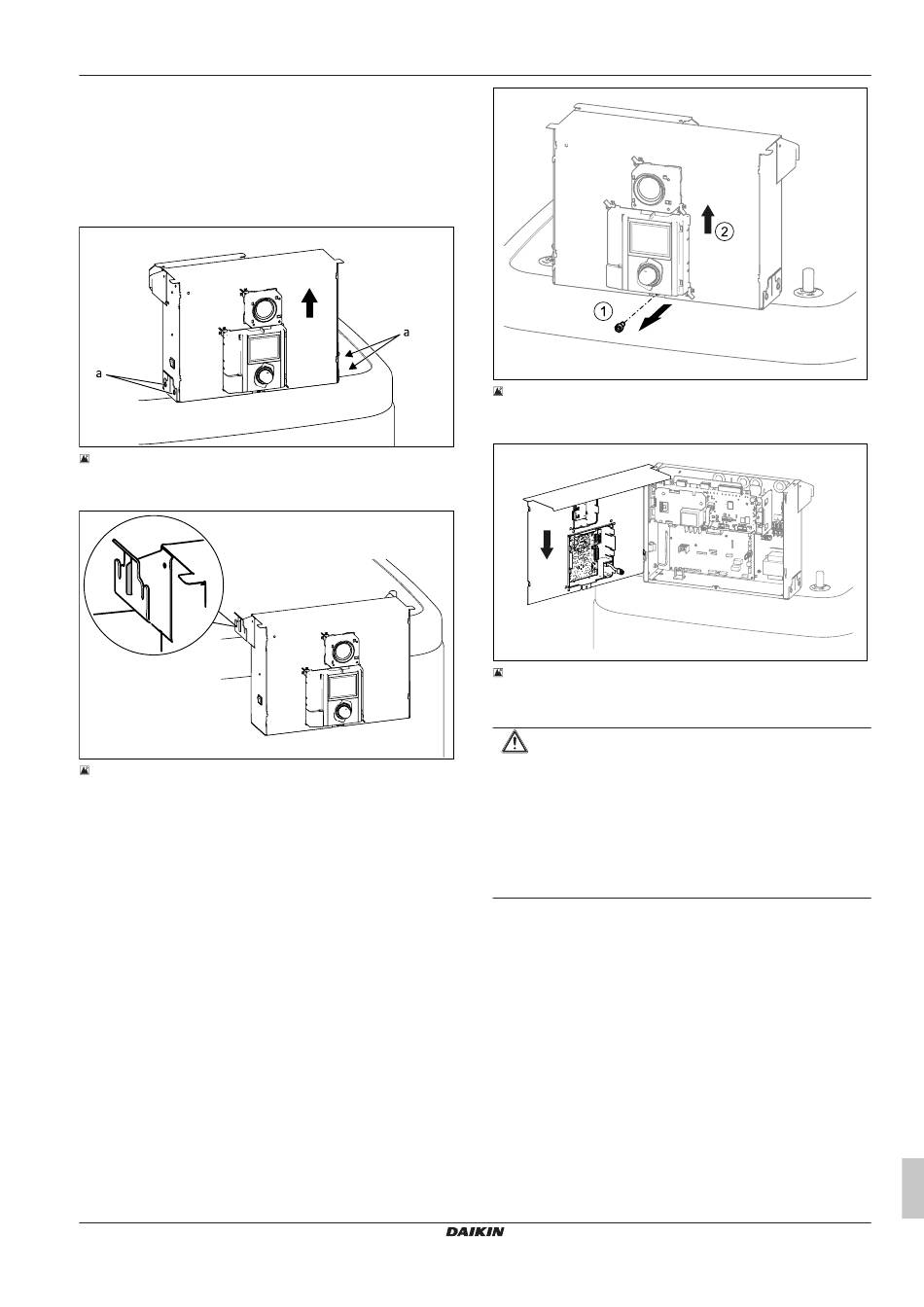

3‒8 Regelingsbehuizing op servicestand zetten
2 Regelingsbehuizing naar voren toe wegnemen en met de
haken aan de achterste beugels in de houder steken.
3‒9 Regelingsbehuizing op servicestand
3.4.4
Regelingsbehuizing openen
Om
de
elektrische
aansluitingen
regelingsbehuizing zelf geopend worden. Dat kan op de normale
stand en op servicestand gedaan worden.
1 Voorste bout losdraaien.
2 Deksel omhoog schuiven en naar voren lostrekken.
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
van
de
binnenunit
te
te
maken
moet
de
3 Plaatsing en installatie
3‒10 Regelingsbehuizing openen
3 Deksel met de haken aan de zijkant aan de regelingsbehuizing
vasthaken.
3‒11 Deksel vasthaken
3.4.5
Warmte-isolatie verwijderen
VOORZICHTIG
De
warmte-isolatie
bestaat
gietdelen, die door een verkeerde behandeling gemakkelijk
kunnen worden beschadigd.
▪ De verwijdering van de warmte-isolatie alleen in de
hierna vermelde volgorde en in de weergegeven
richtingen uitvoeren.
▪ Oefen geen kracht uit.
▪ Gebruik geen gereedschap.
1 Bovenste warmte-isolatie in de volgende volgorde verwijderen:
▪ Zij-isolatie-element (pos. a) horizontaal eruit trekken.
▪ Achterste isolatie-element (pos. b) horizontaal eruit trekken.
▪ Voorste isolatie-element (pos. c) horizontaal eruit trekken.
Montagehandleiding en gebruiksaanwijzing
uit
drukgevoelige
EPP-
15
