Onderhoud
bedieningsysteem
Het grondvolgsysteem
terugstellen
Als er onderhoudswerkzaamheden moeten worden
uitgevoerd aan het True Core grondvolgsysteem
(uitgezonderd vervanging van de beschermvingers )
of als de tandenhouders in aanraking komen met de
beschermvingers als zij zijn ingesteld op de maximale
werkdiepte, moet de trekstang voor de instelling van de
werkdiepte misschien worden teruggesteld.
1. Draai de linker bevestigingsbeugel van de
beschermvingers (Figuur 58) omhoog totdat u een
borgpen (5/16 boorstang of tapbout) kunt steken
tussen de beugel en de buis voor de instelling van de
werkdiepte die op het frame is gelast.
2
3
4

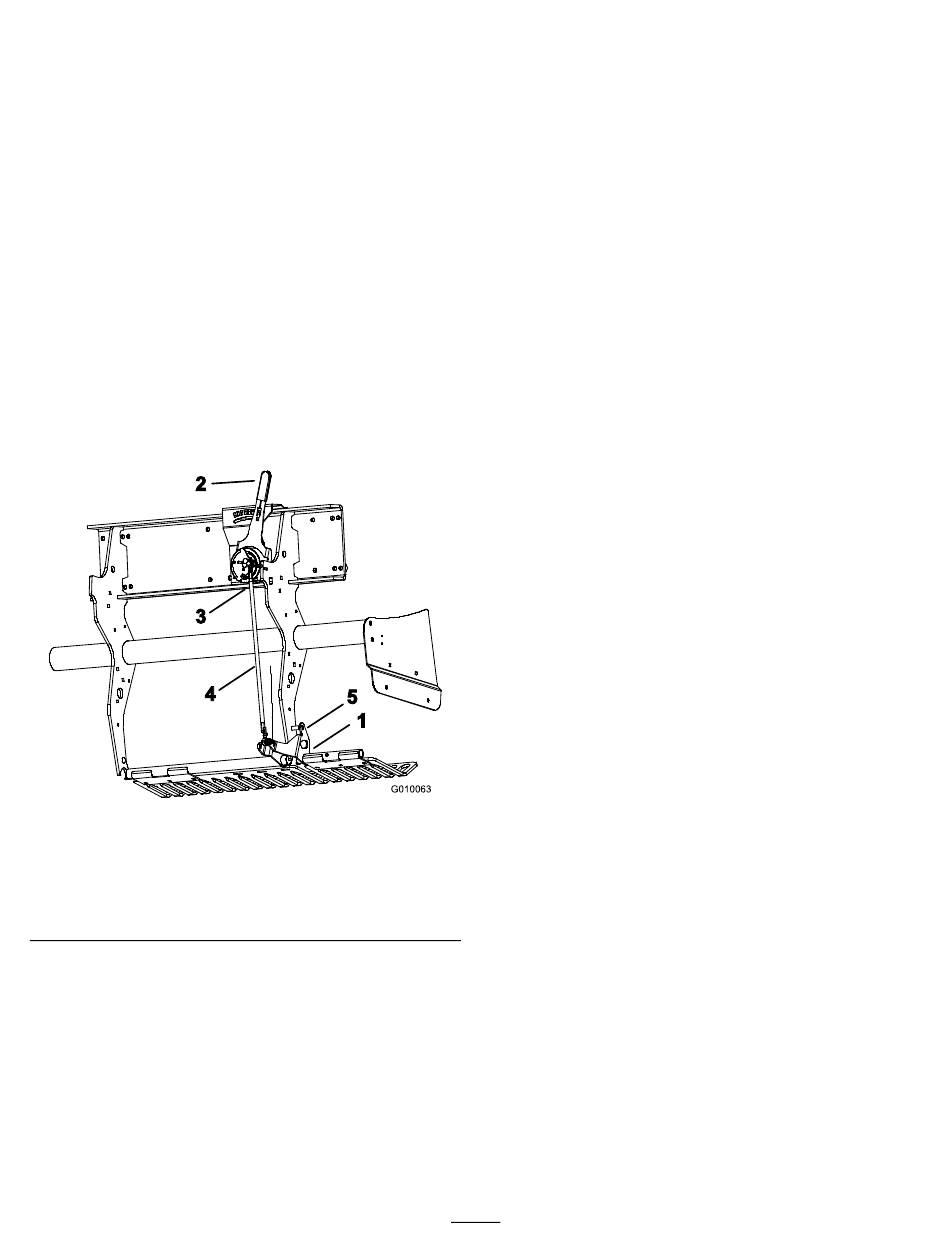

Figuur 58
1. Bevestigingsbeugel van
beschermvingers
2. Grondvolghendel
3. Buitenboord-
kogelschakelaar
2. Zet de hendel van het grondvolgsysteem (Figuur 58)
op H (diepste stand).
3. Maak de buitenboord-kogelschakelaar (Figuur 58)
los van de kabelboom (schakelaar voor Hoog-Laag).
4. Draai de (linker en rechter) contramoeren op de
trekstang voor de instelling van de werkdiepte los
(Figuur 58).
5. Bepaal met een multimeter de elektrische sluiting van
de kogelschakelaar.
5
1
G010063
4. Trekstang voor instelling
van werkdiepte
5. Borgpen
6. Draai de trekstang totdat de kogelschakelaar sluit of
contact maakt.
7. Zet de linker en rechter contramoeren vast op de
trekstang.
8. Sluit de kogelschakelaar aan op de kabelboom.
9. Verwijder de pen van de beugel van de
beschermvingers en de buis voor de instelling van
de werkdiepte.
46
