Werkdiepte instellen
Om de werkdiepte van de beluchter in te stellen, gaat
u als volgt te werk:
1. Kies het gewenste tanden voor uw toepassing.

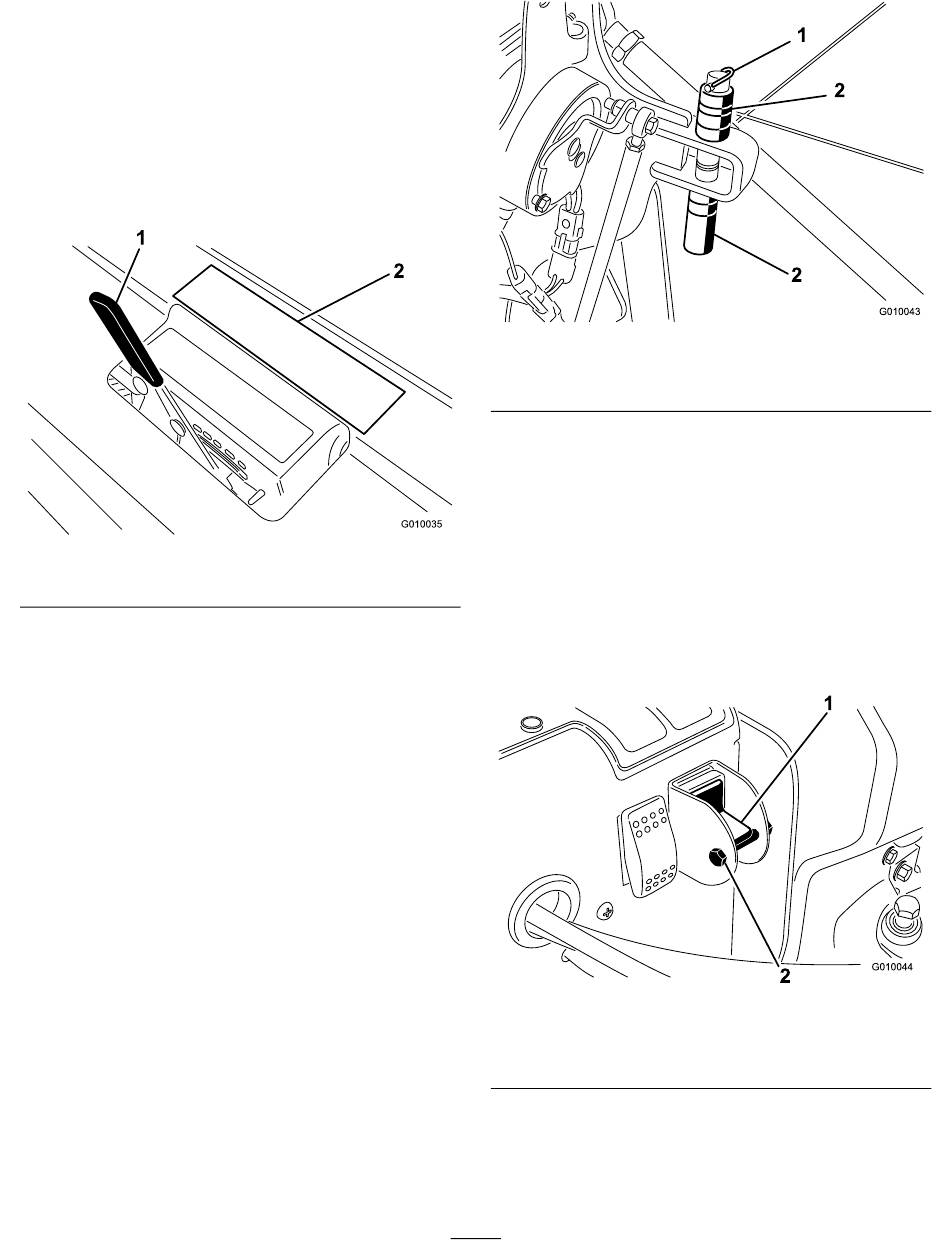

2. Leg de tand op de sticker voor de werkdiepte
(Figuur 27) met een uiteinde tegen de streep voor
de gewenste werkdiepte (zie het tandensjabloon op
de sticker).
1
Figuur 27
1. Hendel voor werkdiepte
3. Kijk bij welke letter het andere uiteinde van het
insteekwerktuig staat, en zet de hendel voor de
werkdiepte op de stand die correspondeert met
deze letter.
Opmerking: Als de tand afslijt, kunt u de werkdiepte
bijstellen om de afslijting te compenseren. Als
bijvoorbeeld de diepte van een nieuwe tand is ingesteld
op "G", kunt u deze instellen op "H" als de tand 6 mm
is afgesleten.
Handmatig grondvolgsysteem
instellen
De enige keer dat de afstandsstukken voor de
handmatige instelling van de werkdiepte nodig zijn,
is als het TrueCore
®
grondvolgsysteem niet werkt
als gevolg van schade aan het feedbacksysteem
(beschermvingers, trekstang, en bedieningsorganen).
1. Verwijder de lynchpen waarmee de afstandsstukken
en dieptepennen zijn vastgezet (Figuur 28).
2
2. Sjabloon op sticker
1. Lynchpen
2. Plaats de afstandsstukken boven of onder de beugel
om de gewenste werkdiepte te verkrijgen.
• Een dik afstandsstuk verandert de werkdiepte
met 19 mm.
• Een dun afstandsstuk verandert de werkdiepte
met 9,5 mm.
• Als alle afstandsstukken boven de beugel zitten,
bedraagt de werkdiepte 10,7 cm.
3. Verwijder de borgbout en de borgmoer van de
keuzeschakelaar (Figuur 29).
1. Keuzeschakelaar voor
handbediening van
grondvolgsysteem
4. Zet de schakelaar omlaag om de True Core-functie
uit te schakelen.
5. Monteer de bout en de borgmoer zodat de instelling
niet per ongeluk kan worden gewijzigd.
26
1
2
2
Figuur 28
2. Afstandsstukken en
dieptepen
1
2
Figuur 29
2. Bout en moer
