6 Voorbereiding
5.3.4
Mogelijke combinaties van binnenunit en
tank voor warm tapwater
Binnenunit
CHYHBH05
CHYHBH08
6
Voorbereiding
6.1
Overzicht: Voorbereiding
In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten alvorens u ter plaatse gaat.
Het bevat informatie over:
▪ De installatieplaats voorbereiden
▪ De koelmiddelleidingen voorbereiden
▪ De waterleidingen voorbereiden
▪ De elektrische bedrading voorbereiden
6.2
De installatieplaats voorbereiden
Installeer de unit NIET op een plaats die vaak als werkplaats wordt
gebruikt. Wanneer bouwwerken (bijv. slijpwerk) worden uitgevoerd
waarbij veel stof wordt geproduceerd, moet de unit worden afgedekt.
Kies een installatieplaats met voldoende ruimte om de unit in en uit
de site te kunnen dragen.
6.2.1
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Houd rekening met de volgende richtlijnen:
Uitgebreide handleiding voor de installateur
16
Warmtapwatertank
EKHWP300B + EKHWP500B
O
O
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
Maximale equivalente leidinglengte tussen de 3-
wegklep en de binnenunit (voor installaties met
warmtapwatertank)
Maximale equivalente leidinglengte tussen de
warmtapwatertank en de binnenunit (voor
installaties met warmtapwatertank)
(a)
Leidingdiameter 0,75".

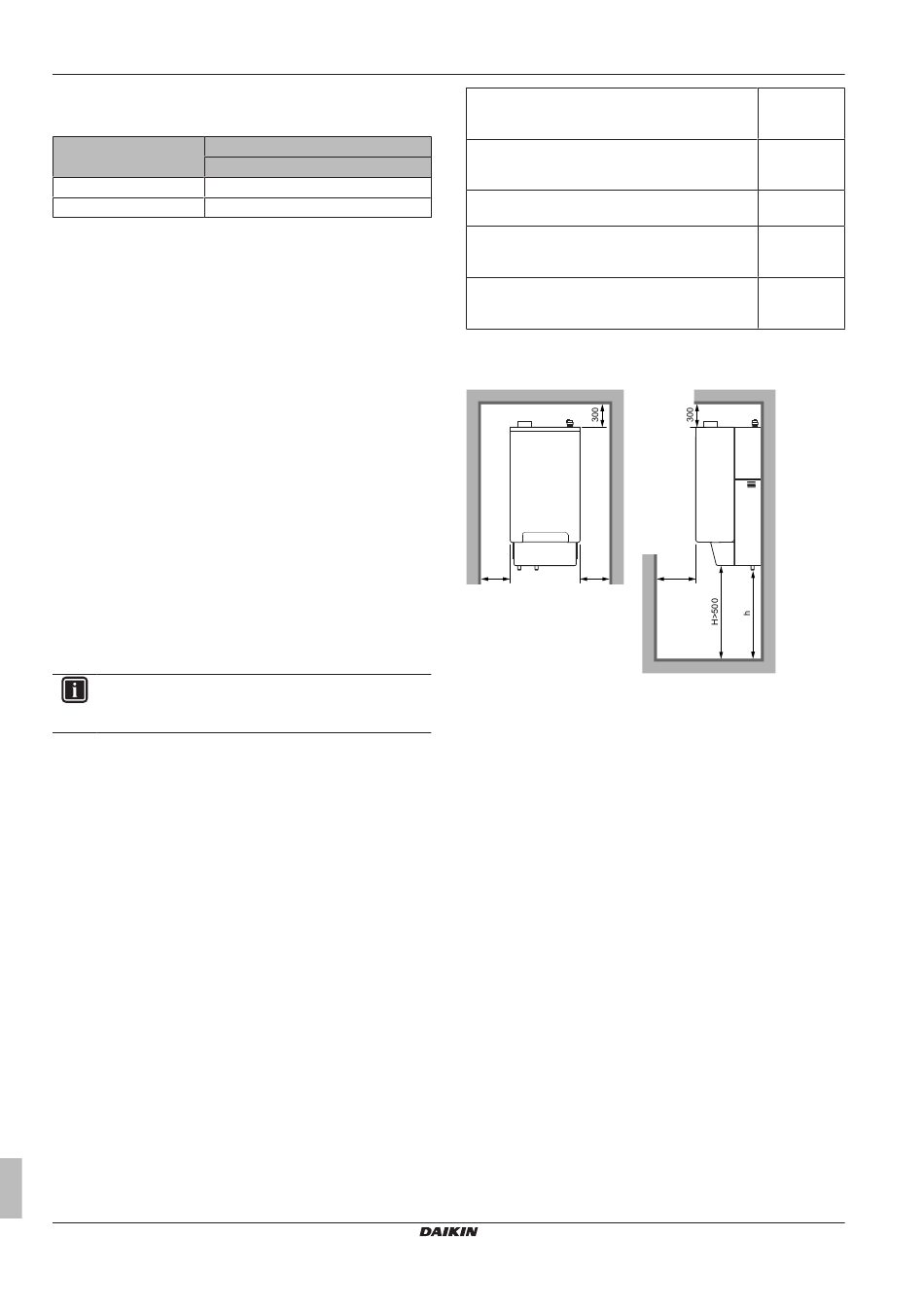

▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
10
350
(mm)
H
Afstand gemeten vanaf de vloer tot aan de onderkant van
de behuizing van de gasboiler (minimum 500 mm en voor
een klepbevestigingskit: 800 mm).
h
Afstand gemeten vanaf de vloer tot aan de wartelmoer van
de koelmiddelleiding.
Daikin hybride voor multiwarmtepomp – warmtepompmodule
25 m
3 m
15 m
(a)
3 m
(a)
10 m
500
CHYHBH05+08AA + EHYKOMB33A
4P471761-1 – 2016.12
