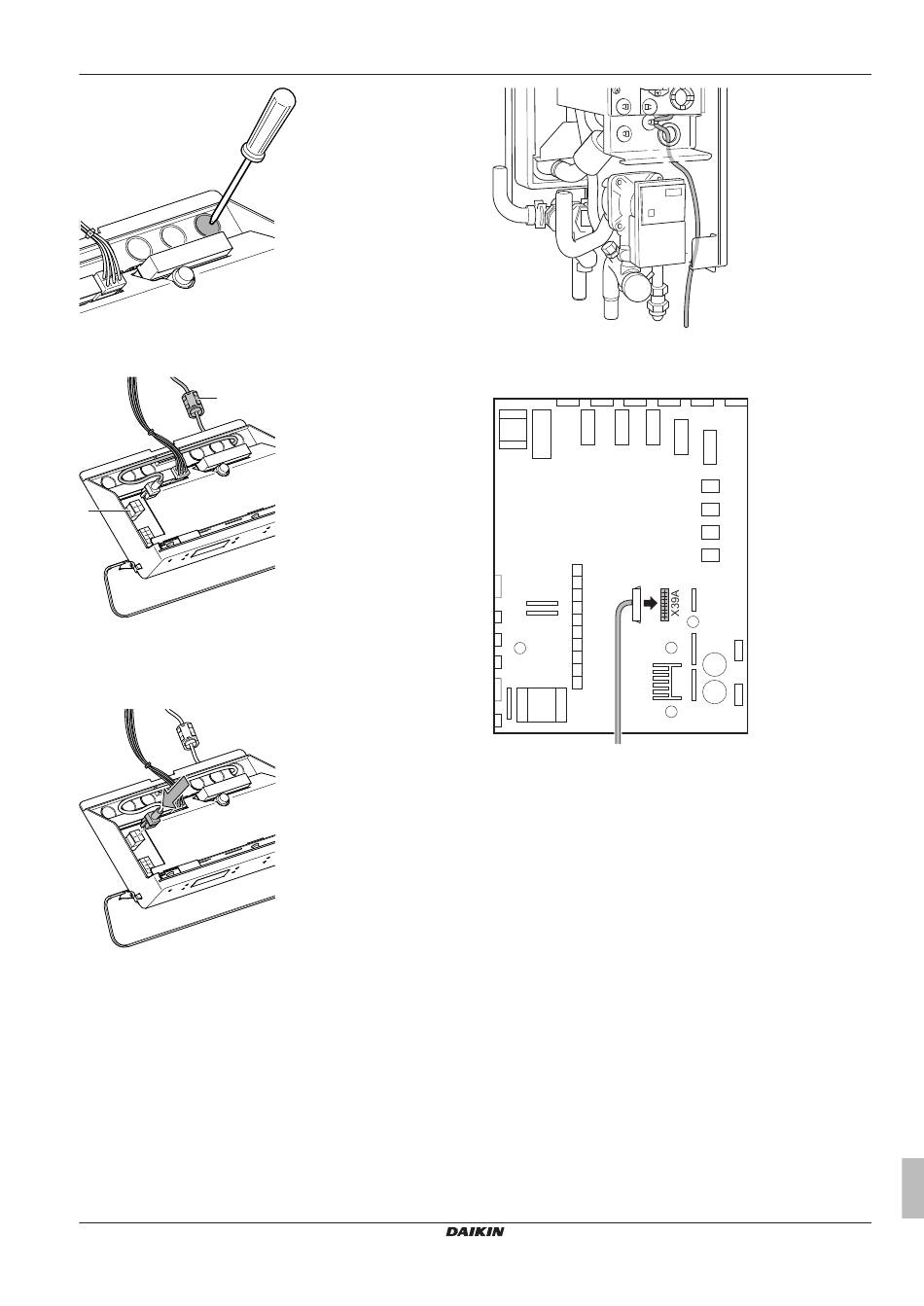

4 Steek de (grotere) boilerconnector doorheen het uit te kloppen
gat. Bevestig de kabel in de schakelkast door hem achter de
voorafgeplaatste draden te leiden.
a
b
a
Solenoïdespoel
b
Connector X5
5 Plug de gasboilerconnector in connector X5 van de printplaat
van de gasboiler. Let erop dat de solenoïdespoel buiten de
schakelkast van de gasboiler is.
6 Leid de communicatiekabel van de gasboiler naar de binnenunit
zoals in de onderstaande figuur.
CHYHBH05+08AA + EHYKOMB33A
Daikin hybride voor multiwarmtepomp – warmtepompmodule
4P471761-1 – 2016.12
7 Open het deksel van de schakelkast van de binnenunit.
8 Plug de binnenunitconnector in X39A van de printplaat van de
binnenunit.
9 Sluit het deksel van de schakelkast van de binnenunit.
10 Sluit de schakelkast van de gasboiler.
11 Sluit de gasboiler.
7.10.8
De gebruikersinterface aansluiten
▪ Als u 1 gebruikersinterface gebruikt, kunt u deze installeren bij de
binnenunit (voor bediening dichtbij de binnenunit), of in de ruimte
(indien gebruikt als kamerthermostaat).
▪ Als u 2 gebruikersinterfaces gebruikt, kunt u 1 gebruikersinterface
installeren bij de binnenunit (voor bediening dichtbij de
binnenunit), + 1 gebruikersinterface in de ruimte (gebruikt als
kamerthermostaat).
Uitgebreide handleiding voor de installateur
7 Installatie
37
