6.4
De waterleidingen voorbereiden
6.4.1
Vereisten voor de watercircuits
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
▪ De
leidingen
aansluiten
leidingaansluitingen overeenkomstig de toepasselijke wetgeving
en de aanwijzingen in hoofdstuk "Installatie" en houd hierbij
rekening met de waterinlaat en -uitlaat.
▪ De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen
kunnen storingen in de unit veroorzaken.
▪ De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een
zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
▪ De leidingen aansluiten – Lucht, vochtigheid, stof. Als lucht,
vocht of stof in het circuit terechtkomt, kunnen storingen ontstaan.
Om dit te voorkomen:
▪ gebruik alleen schone buizen;
▪ houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen;
▪ dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat stof noch vuil in de leiding kan
indringen;
▪ gebruik
een
goed
draadafdichtmiddel
waterdicht te maken.
▪ Gesloten circuit. Gebruik de binnenunit ALLEEN in een gesloten
waterinstallatie. Het systeem in een open waterinstallatie
gebruiken zou overmatige corrosie als gevolg hebben.
▪ Lengte van de leidingen. Wij adviseren de leidingen tussen de
tank voor warm tapwater en het afnamepunt van het warme water
(douche, bad enz.) zo kort mogelijk te maken en doodlopende
stukken te vermijden.
▪ Diameter van de leidingen. Selecteer de diameter voor de
waterleidingen op basis van het vereiste waterdebiet en de
beschikbare
externe
statische
"15 Technische gegevens" op pagina 89
de externe statische drukken voor de binnenunit.
▪ Ter plaatse te voorziene onderdelen – Water. Gebruik alleen
materialen die compatibel zijn met water dat in de installatie
gebruikt wordt en met de materialen van de binnenunit.
▪ Ter plaatse te voorziene onderdelen – Waterdruk en -
temperatuur. Controleer of alle componenten in de lokale
leidingen bestand zijn tegen de waterdruk en watertemperatuur.
▪ Watertemperatuur
–
Warmtepompconvectoren.
warmtepompconvectoren
worden
temperatuur van het water in de convectoren NIET hoger worden
dan 65°C. Plaats zo nodig een thermostatisch geregelde klep.
▪ Watertemperatuur
–
Vloerverwarmingslussen.
vloerverwarmingslussen
worden
mengstation om te beletten dat het water te warm in het
vloerverwarmingcircuit binnen zou komen.
▪ Watertemperatuur.
Alle
leidingtoebehoren (kleppen, verbindingsstukken enz.) DIENEN
bestand te zijn tegen de volgende temperaturen:
CHYHBH05+08AA + EHYKOMB33A
Daikin hybride voor multiwarmtepomp – warmtepompmodule
4P471761-1 – 2016.12
zijn
overeenkomstig
–
Wetgeving.
Maak
alle
om
verbindingen
druk
van
de
pomp.
Zie
voor de grafieken voor
Indien
aangesloten,
mag
de
Indien
aangesloten,
plaats
een
geplaatste
leidingen
en

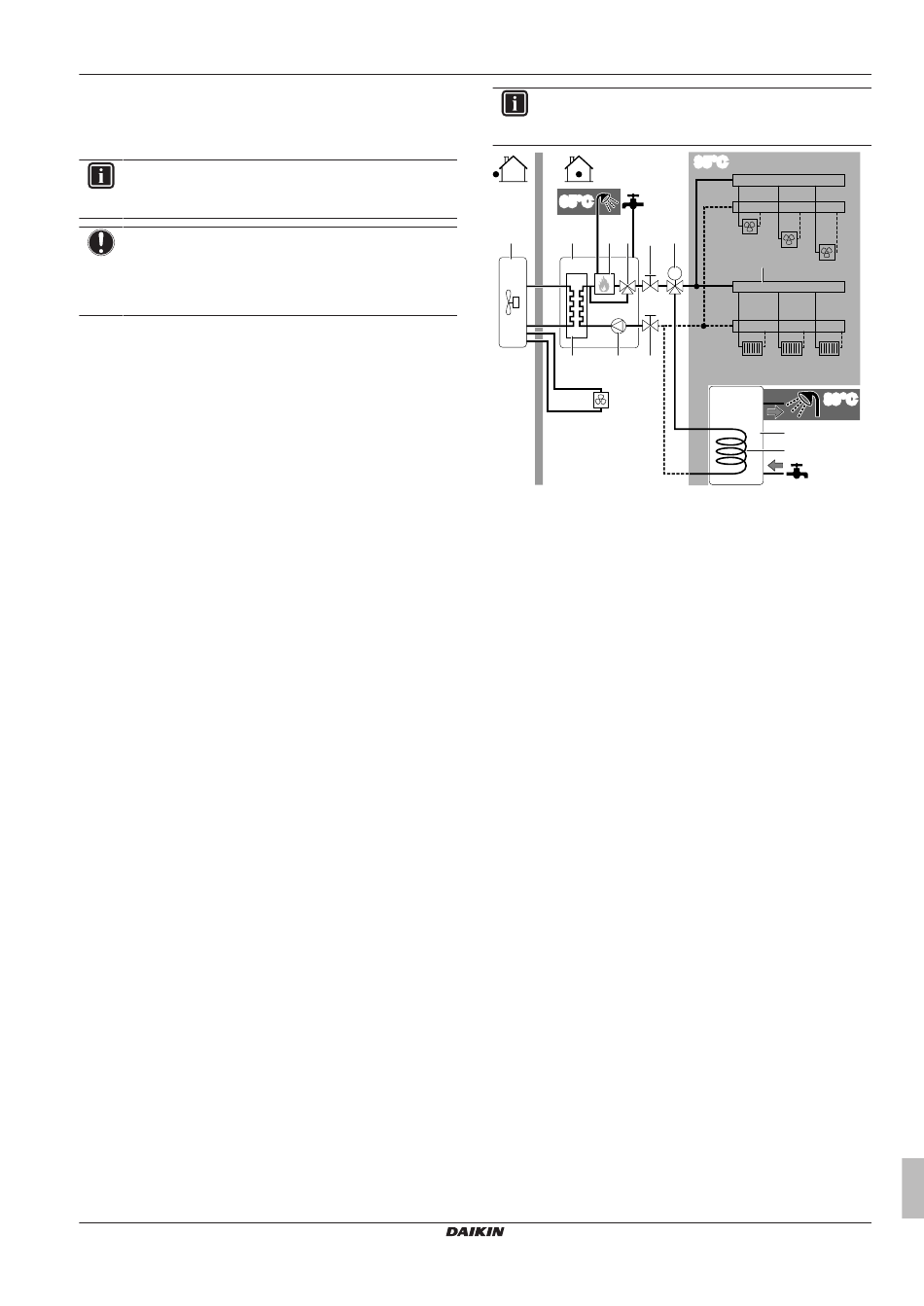

INFORMATIE
De volgende afbeelding is een voorbeeld en stemt mogelijk
NIET overeen met de lay-out van uw installatie.
65°C
a
b
d e
g
c
f
g
l
a
Buitenunit
b
Binnenunit
c
Warmtewisselaar
d
Ketel
e
Omloopklep
f
Pomp
g
Afsluiter (ter plaatse te voorzien)
h
Gemotoriseerde 3-wegklep (in optieskit)
i
Verdeelstuk
j
Tank voor warm tapwater (optie)
k
Warmtewisselaarspoel
l
Unit met rechtstreekse expansie
FCU1...3
Ventilatorconvector (optie)
RAD1...3
Radiator (ter plaatse te voorzien)
▪ Aftappen – Lage punten. Voorzie aftappunten op alle lage
punten van de installatie om het watercircuit volledig te kunnen
aflaten.
▪ Ontluchtingspunten. Voorzie ontluchtingspunten op alle hoge
punten van de installatie; deze punten moeten voor onderhoud
gemakkelijk bereikbaar zijn. De binnenunit is voorzien van een
automatische ontluchting. Controleer of deze ontluchtingsklep
NIET te hard is vastgedraaid, zodat het watercircuit automatisch
ontlucht kan worden.
▪ Onderdelen met een zinklaag. Gebruik nooit onderdelen met
een zinklaag in het watercircuit. Aangezien het watercircuit in de
unit uit koperen buizen bestaat, kan anders overmatige corrosie
optreden.
▪ Niet-koperen metalen leidingen. Wanneer ook niet-koperen
metalen leidingen gebruikt worden, isoleer dan elke koperen
leiding goed van elke niet-koperen leiding, zodat ze NIET met
elkaar in contact kunnen komen. Dit, om galvanische corrosie te
vermijden.
▪ Afsluiter – De circuits van elkaar scheiden. Wanneer een 3-
wegklep in het watercircuit gebruikt wordt, zorg ervoor dat het
warmtapwatercircuit en het circuit van de vloerverwarming volledig
gescheiden zijn.
▪ Klep – Omschakeltijd. Wanneer een 2-wegklep of 3-wegklep in
het watercircuit gebruikt wordt, moet de maximale omschakeltijd
van de klep minder dan 60 seconden bedragen.
▪ Filter. Het is ten zeerste aangewezen een additionele filter in het
watercircuit van de verwarming te monteren. Om daarbij stukjes
metaal afkomstig uit de vuile verwarmingsleidingen te verwijderen,
wordt geadviseerd een magneet- of cycloonfilter te gebruiken om
fijne deeltjes te verwijderen. Kleine deeltjes kunnen de unit
beschadigen en worden NIET door de standaardfilter van de
warmtepompinstallatie verwijderd.
Uitgebreide handleiding voor de installateur
6 Voorbereiding
95°C
h
FCU1
FCU2
i
FCU3
M
RAD1 RAD2 RAD3
89°C
j
k
19
