5.6.2 VERBINDEN MET DE RF-VENTILATIESTURING
De Modul-AIR moet verbonden worden met de ontvanger van de RF-ventilatiesturing.
Dit doe je als volgt (figuur 43):

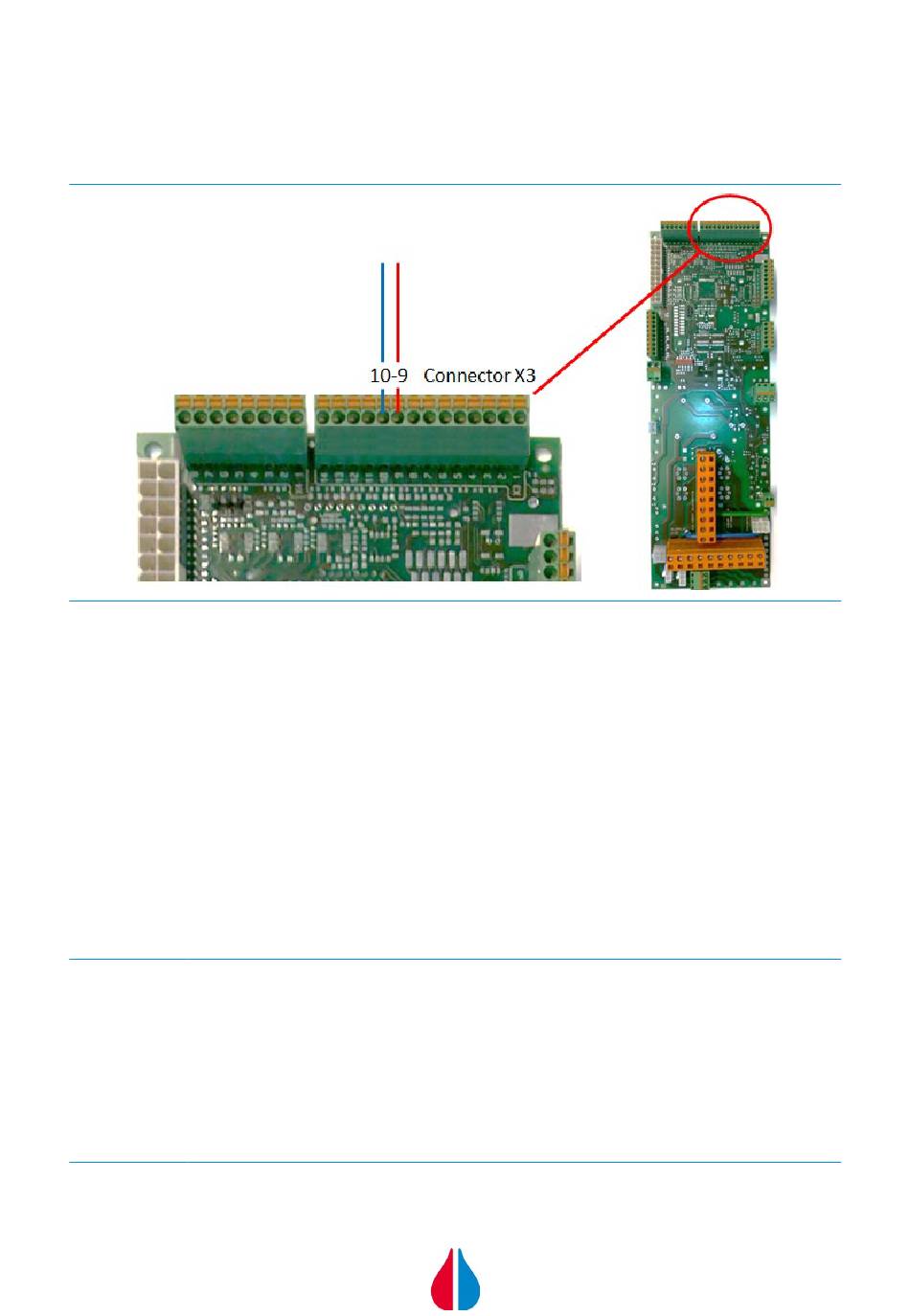

Figuur 43 Verbinding tussen de RF-ventilatiesturing en de Modul-AIR
1. Verwijder het frontpaneel aan de voorzijde van de Modul-AIR (figuur 24).
2. Schroef de voorkant van de behuizing van de besturingsunit los.
3. Verbind de RF-ontvanger met connector X3, pin 9 (+) en 10 (-) van de
besturingsunit.
4. Sluit de ontvanger aan op een 230 V voeding.
5.6.3 VERBINDEN MET DE KAMERTHERMOSTAAT
Modul-AIR Red
De Modul-AIR met de kamerthermostaat verbinden doe je als volgt:
Let op!
Gebruik altijd één van de door ons vrijgegeven kamerthermostaten om
de correcte werking van de Modul-AIR te garanderen:
2
• EVA thermostaat
of bij zoneregeling:
• Comfortzone kamerthermostaat (zie 3.4.7)
