Sluit de voedingskabel als volgt aan op de
1. Verbind de gekleurde kabels met connector J6 van de besturingsunit:
− Verbind de Fase (L) met pin 1.
− Verbind de Schakel (T) met pin 2.
− Verbind de Nul (N) met pin 3.
2. Verbind de Aarde (PE) kabel met connector J5, pin PE.

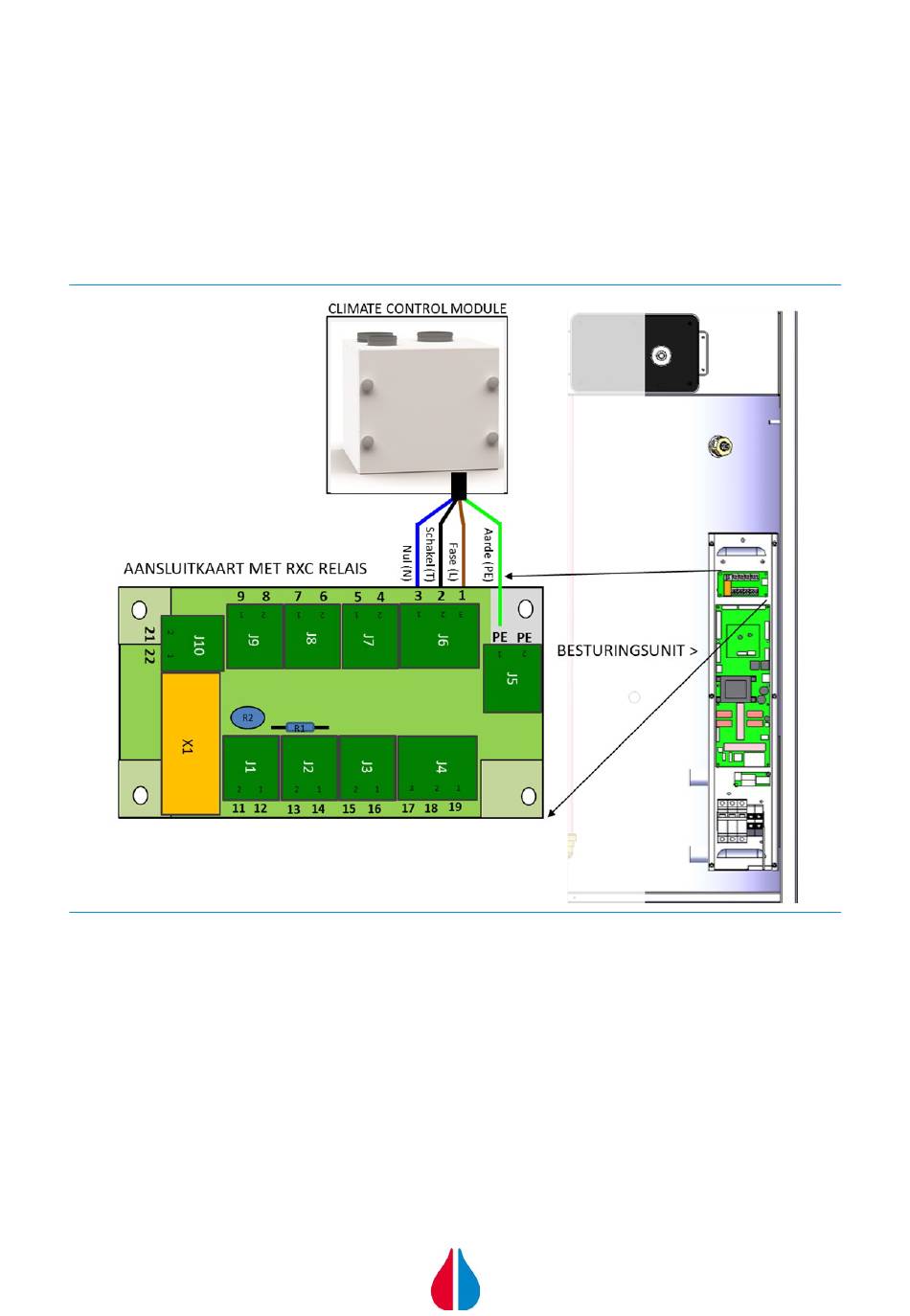

Figuur 55 Voedingsverbinding tussen de ClimateControl en de Modul-AIR Blue
64
Modul-AIR Blue
(zie figuur 55):
