Change-Over relais aansluiten op de ComfortZone zoneregeling
Modul-AIR Blue
De Comfortzone zoneregeling wordt van verwarmen naar koelen (en terug)
geschakeld door middel van een Change-Over contact. Om dit mogelijk te maken
moet de zoneregeling worden aangesloten op de besturingsunit van de Modul-AIR
Blue. Dit gaat als volgt:
1. Verbind het Change-Over contact met connector J10, pin 21 en 22 van de
besturingsunit (zie figuur 46).
Connector J10 wordt geschakeld met het relais (X1) op de aansluitkaart en staat
standaard op Normally Open (NO), ofwel 'verwarmen'.

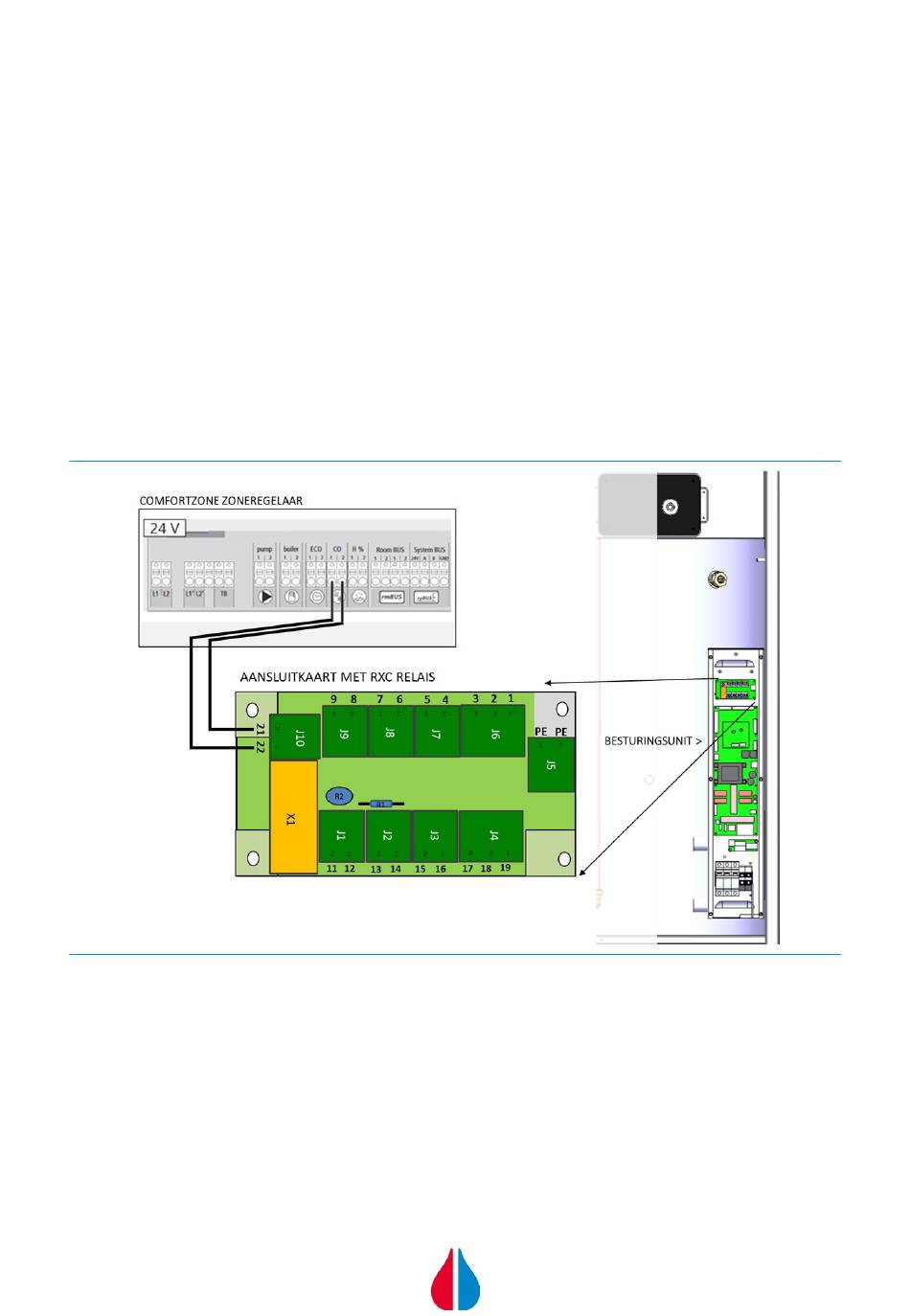

Figuur 46 Verbinding van het Change-Over relais met de zoneregelaar en de Modul-AIR.
2. Sluit de 24 V adapter van de zoneregelaar aan op een stopcontact.
