Let op!
Voorkom geluidsoverdracht in de waterleidingen. Verbind alle
2
waterzijdige aansluitingen met:
• Flexibele slangen.
• Diffusiedichte slangen en buizen.
6.5.2 AANSLUITEN VAN DE VOEDING
De ClimateControl wordt gevoed door de Modul-AIR. De module bevat een
voedingskabel met drie gekleurde en een zwarte kabel aan het uiteinde.
Sluit de voedingskabel als volgt aan op de
1. Verwijder het frontpaneel aan de voorzijde van de Modul-AIR (figuur 24).
2. Schroef de voorkant van de behuizing van de besturingsunit los.

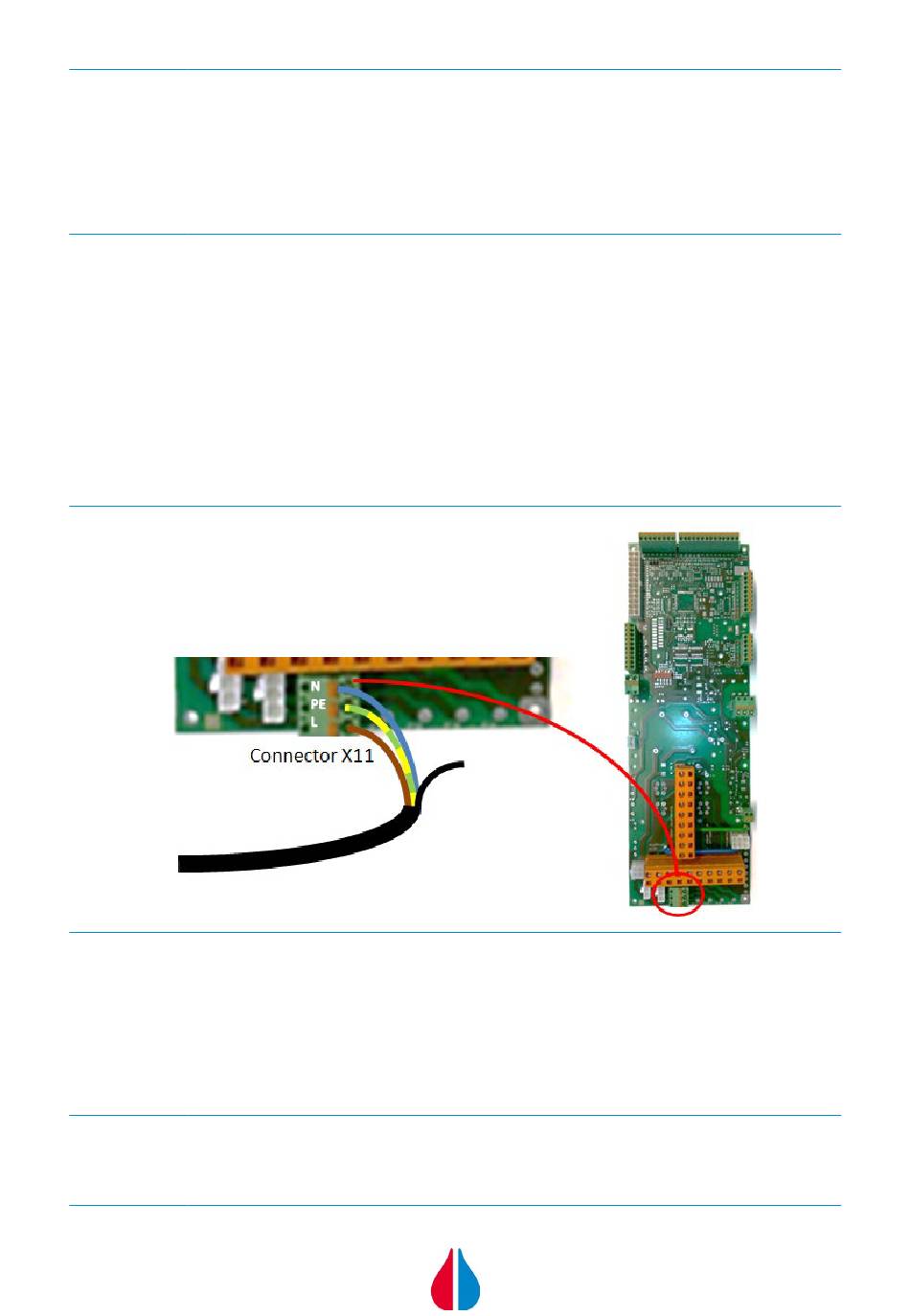

Figuur 54 Voedingsverbinding tussen de ClimateControl en de Modul-AIR Red
3. Verbind de drie gekleurde kabels met connector X11 van de besturingsunit:
− Bruin op L
− Geel/groen op PE
− Blauw op N
Let op!
2
De zwarte kabel wordt bij deze aansluiting niet gebruikt.
Modul-AIR Red
(zie figuur 54):
63
