CTS8000
Componenten
36

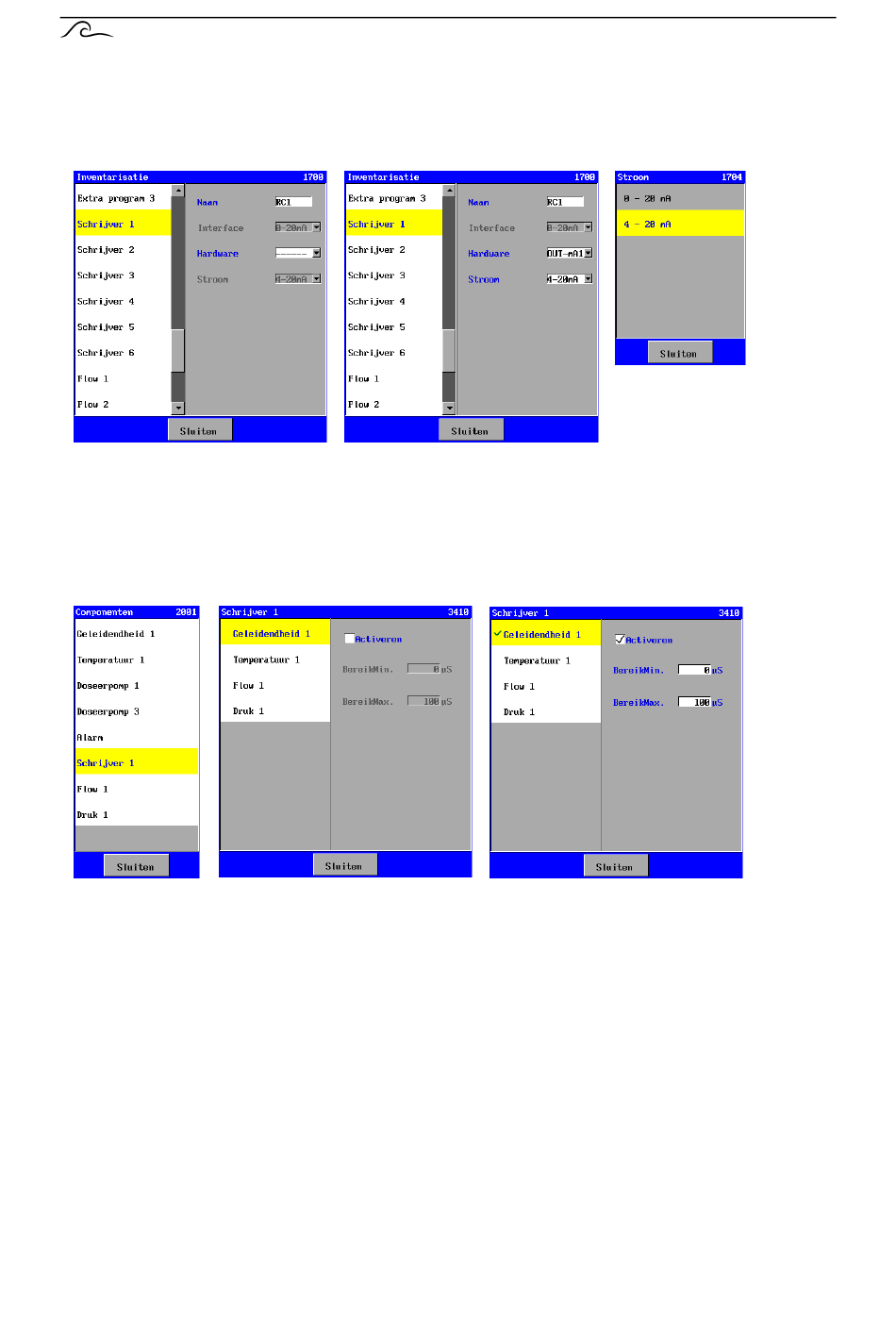

6.9. Schrijver uitgangen
Via een optionele print (ca-3rec) kunnen een drietal schrijveruitgangen (0-20mA) worden toegevoegd.
Indien de print is aangesloten, dan zullen in de inventarisatie lijst de schrijverfuncties worden
weergegeven (Schrijver 1,2 en 3).
Iedere uitgang kan afzonderlijk worden ingesteld op een bereik van 0-20mA of 4-20mA.
Vervolgens kan in de programmering worden aangegeven welke signalen op de betreffende uitgang
worden doorgegeven.
Alle meetwaarden (geleidendheid, temperatuur, relatieve geleidendheid, flow, druk ...) kunnen worden
doorgegeven naar de 0-20mA uitgang.
Om een signaal door te geven dient "Activeren" gevinkt te zijn. Vervolgens kan een bereik opgegeven
worden met minimale en maximale waarde. Indien de gemeten waarde van de betreffende meting
onder (of gelijk is aan) de ingestelde minimum waarde ligt dan zal er een stroom worden uitgestuurd
van 0 mA (indien de uitgang ingesteld staat op een stroombereik van 0-20mA) of 4 mA (indien de
uitgang ingesteld op een stroombereik van 4-20mA). Ligt de meetwaarde boven (of gelijk aan) de
ingestelde maximale waarde dan is de uitgestuurde stroom 20 mA. Indien de meetwaarde binnen het
ingestelde meetbereik ligt dan kan de uitgestuurde stroom worden uitgerekend. De karakteristiek heeft
een lineair verband.
Indien een signaal wordt doorgegeven dan wordt in de lijst van de betreffende schrijveruitgang een
"vink" geplaatst voor het betreffende signaal.
