CTS8000

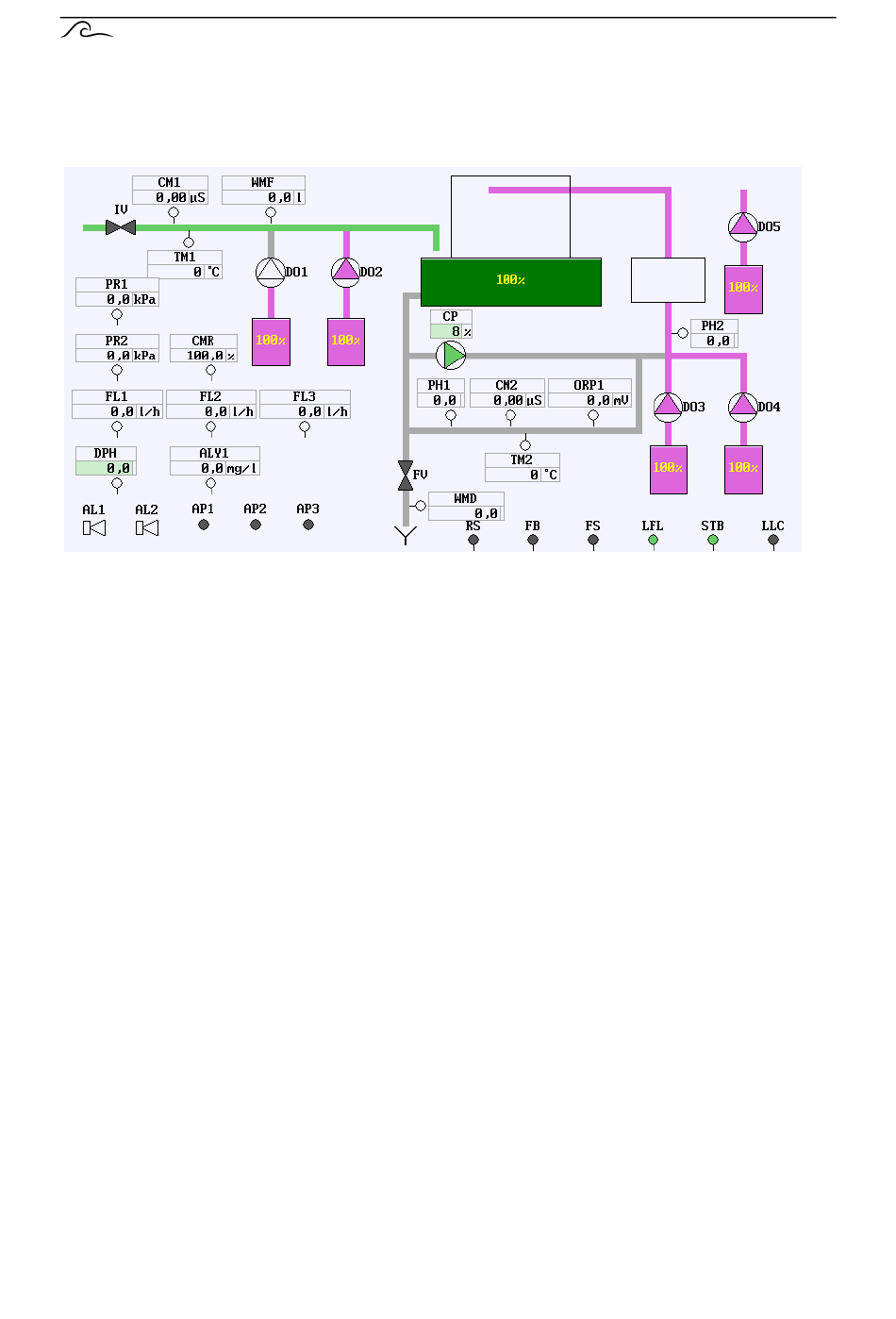

1.3. Schematische weergave installatie
In het onderstaande schema vindt U de schematische weergave van de installatie.
Hierin worden alle componenten weergegeven die in de besturing zijn gedefinieerd. Uitsluitend de
componenten die gekoppeld zijn aan de beschikbare in- en uitgangen kunnen worden getoond.
In § 29 "Terminologie" op blz. 115 wordt een overzicht gegeven van de betekenis van de gebruikte
afkortingen. Deze afkortingen kunnen echter afwijken van de afbeelding omdat deze door de
gebruiker te wijzigen zijn.
1.4. Configuratie installatie
In de besturing kan de configuratie van de installatie worden ingesteld via de menu optie "Installatie"
(in het hoofdmenu). Allereerst dient een inventarisatie te worden gemaakt van de componenten die,
door de besturing, dienen te worden aangestuurd en op welke klemmen deze
componenten zijn aangesloten. De inventarisatie staat beschreven in § 5.1 "Inventarisatie"op blz. 12.
Na de inventarisatie kunnen de eventuele vertragingen, grenswaarden etc.. worden ingesteld van de
diverse componenten onder de optie "Programmering - Componenten". Dit staat beschreven in
§ 6 "Componenten" op blz. 17 .
Vervolgens kunnen de diverse fase ("Bedrijf", "Spuien" etc.) worden geprogrammeerd.
Er kan, per fase, worden ingesteld welke functies zijn ingeschakeld of uitgeschakeld. Eventueel kan
ook een tijdsduur worden ingegeven. Dit staat verder beschreven in § 7 "Koeltoren Unit" op
blz. 54 .
1.5. Beschrijving installatie
De besturing onderscheidt verschillende fasen :
-
Bedrijf
-
Spuien
-
Biocide dosering
-
Handbediening
-
Stand-by
Functiebeschrijving
Koeltoren staat in bedrijf
Spuien van het koelwater
Dosering van biocide chemicaliën
Uitgangen handbediend in-/uitschakelen
Installatie uit bedrijf
