CTS8000

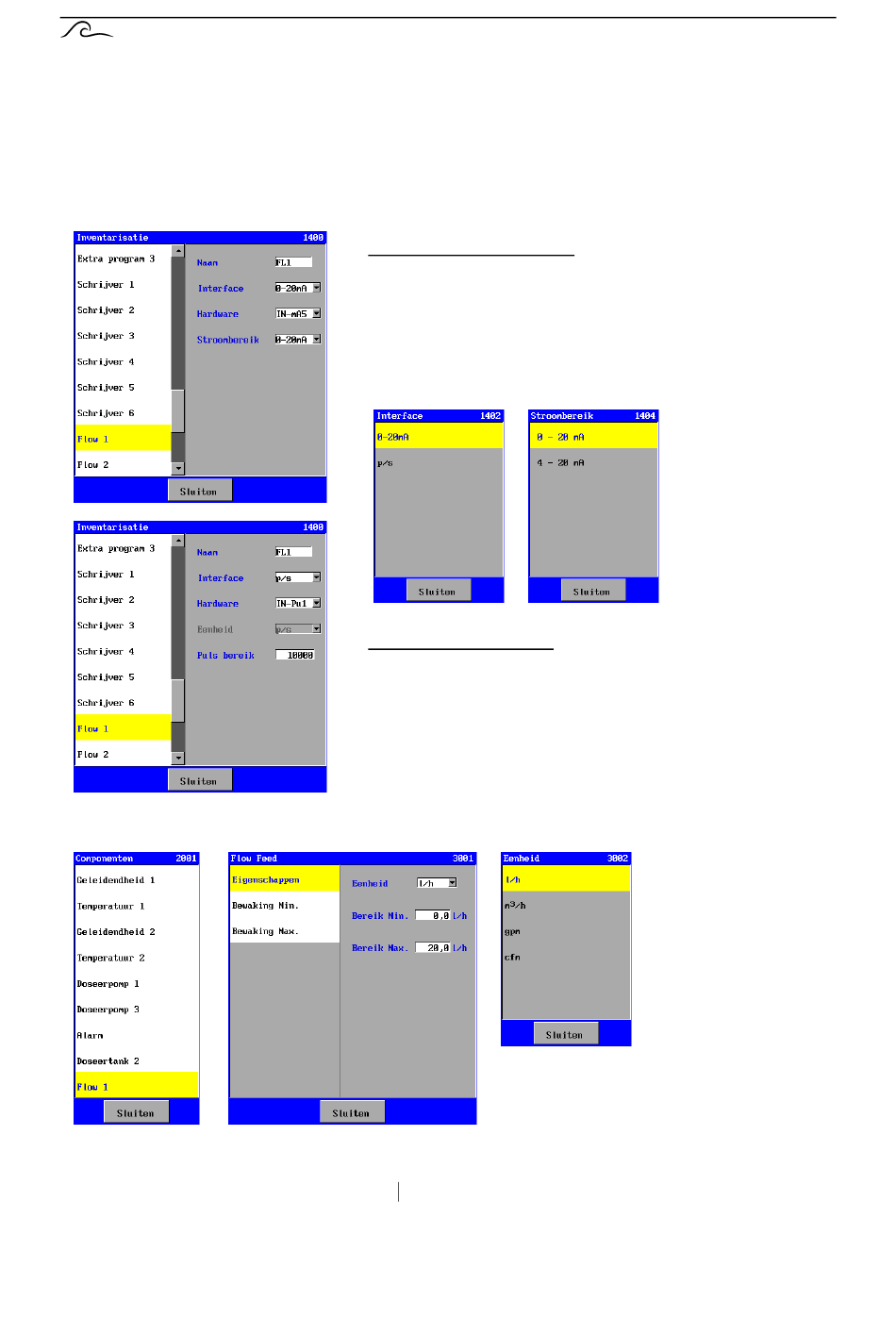

6.10.4. Flow meter instellen
In deze beschrijving wordt als voorbeeld de instelling van flow meting 1.
Voor andere flow metingen gelden vergelijkbare instellingen.
Er kan worden gekozen uit twee type flow meetcellen namelijk een meetcel met een 0(4)-20mA
uitgang of een meetcel met een puls uitgang (potentiaalvrij) die wordt aangesloten op een ingang van
de besturing (indien de betreffende ingang aanwezig zijn).
6.10.5. Eigenschappen flow meting
In dit venster kan worden ingesteld in welke eenheid de gemeten waarde dient te worden weergeven.
Verder kan het meetbereik van de meetcel worden ingegeven. De gemeten flow bij de minimale
stroom ("Bereik Min." tussen 0,0 en 10.000,0 ) en de gemeten flow bij maximale stroom ("Bereik Max."
tussen 0,0 en 10.000,0).
Er wordt hierbij uitgegaan van een lineaire karakteristiek tussen stroom en gemeten flow.
Componenten
Meetcel 0(4)-20mA uitgang
Indien een meetcel met een stroom wordt gebruikt dan zal
bij "Interface" "0-20mA" dienen te worden geselecteerd.
Er kan vervolgens een 0-20 mA ingang worden geselecteerd
En verder kan het stroom bereik van de meetcel worden
ingesteld (0-20mA of 4-20mA).
Meetcel met pulsuitgang
Indien een meetcel met een pulsuitgang wordt gebruikt dan
zal bij "Interface" "p/s" dienen te worden geselecteerd.
Er kan vervolgens een pulsingang worden geselecteerd
En verder kan het maximum bereik van de meetcel worden
ingesteld.
38
