MONTAGE VAN EEN HORIZONTAAL VLT/VGA-SYSTEEM
De maximale lengte van het
VLT/VGA-systeem, weergegeven
op pagina 10, dient in acht
genomen te worden.
Opmerking:
De helling van het VLT/VGA-systeem
moet in dalende lijn 1° bedragen
van de gaswandketel tot de gevel-
doorvoer. Per 1 meter een helling
van ± 15 mm aanhouden.

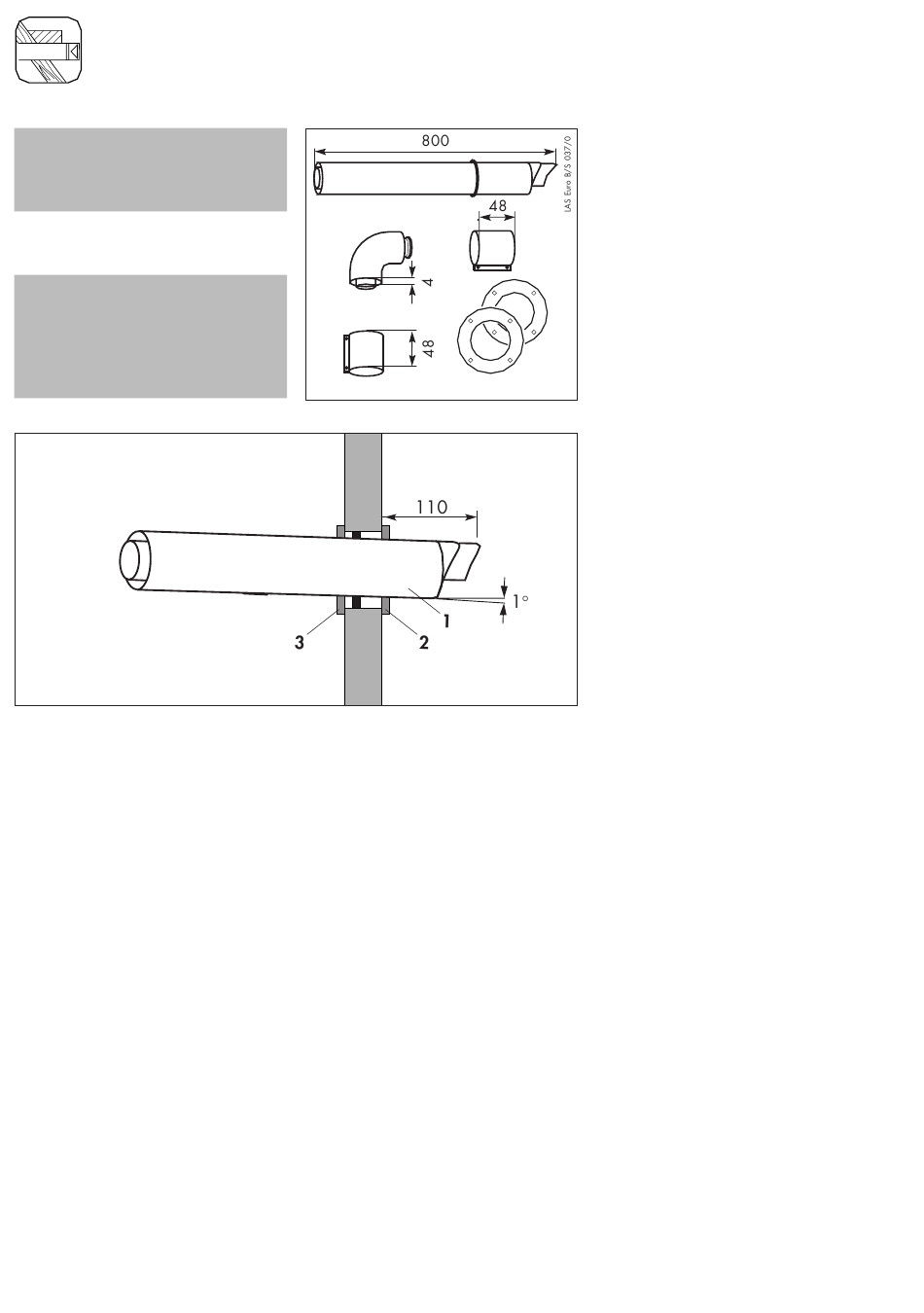

Afb. 4.2: plaatsing van de horizontale wanddoorvoer
16
Afb. 4.1: horizontale gevel-/dakdoorvoer
Horizontale gevel-/dakdoorvoer
Vaillant art.-nr.: 303 807
Vaillant art.-nr.: 303 806
(telescopisch 0,45 - 0,65 m)
De set bevat:
• een horizontale geveldoorvoer
• een bocht 90°
• twee bevestigingsringen van 48 mm
(bij telescopisch systeem 3 x)
• 2 afdekplaten Ø 100
Accessoires voor het VLT/VGA-
systeem zie pagina 6.
Plaatsing van de horizon-
tale geveldoorvoer
• De plaats van de geveldoorgang
bepalen. Er dient eveneens reke-
ning gehouden te worden met de
plaatselijke voorschriften en een
minimale afstand van 0,5 tot 1 m
t.o.v. elk mogelijk obstakel. Deze
kunnen zijn: een deur, een raam,
de dakgoot, ... enz.
• Een opening boren doorheen de
buitenmuur van Ø 130 mm. De
afmetingen van de geveldoorgang
vindt u op pagina 17.
• De schuifelementen van de tele-
scopische doorvoer afdichten met
behulp van de bevestigingsringen
of zoals getoond in afb. 4.7.
• Schuif de geveldoorvoer (1) met
de buitenste flexibele afdekplaat
(2) door de wand en trek hem
zover terug totdat de afdekplaat
nauw aansluit tegen de buiten-
wand.
Let hierbij op dat de geveldoor-
voer (1) in de wandboring gecen-
treerd is.
• Bevestig de geveldoorvoer met
mortel en laat drogen.
• Monteer de afdekplaat (3) aan de
binnenzijde van de wand.
Indien de uitmonding van de
geveldoorvoer zich in de
nabijheid van een lichtbron
bevindt, kan het gebeuren dat
insecten de uitmonding vervuilen.
Gelieve de gebruiker hiervan op
de hoogte te brengen en hem
erop te wijzen de uitmonding bij
vervuiling te reinigen.
