HOE HET VLT/VGA-SYSTEEM VERLENGEN?
Hoe verlengstukken
monteren?
Het kanaal met behulp van een
metaalzaag of een metaalschaar
inkorten.
De verlengstukken worden in apar-
te kanalen (verbrandings-
luchttoevoer VLT en verbrandings-
gasafvoer VGA niet voorgemon-
teerd) geleverd, zodat zij
gemakkelijk op maat kunnen
ingekort worden. Na het inkorten
de lucht- en rookgasafvoerleiding
bevestigen (afb. 5.2) d.m.v. de
meegeleverde schroeven (3) in
de voorgeboorde gaten (2) van de
luchttoevoerleiding in de af-
standshouder van de rookgas-
afvoerleiding (1) te draaien.
Opmerking!
Eerst de lengte van het kanaal 'ver-
brandingsluchttoevoer' (L lucht ) bepa-
len, en nadien wordt de lengte van
het kanaal 'verbrandingsgasafvoer'
(L rookgas ) als volgt berekend:
L rookgas = L lucht + 40 mm
L rookgas = lengte
'verbrandingsgasafvoer'
L lucht
= lengte
'verbrandingsluchttoevoer'
Het VLT-kanaal moet minstens 100
mm langer zijn dan het VGA-kanaal.
1

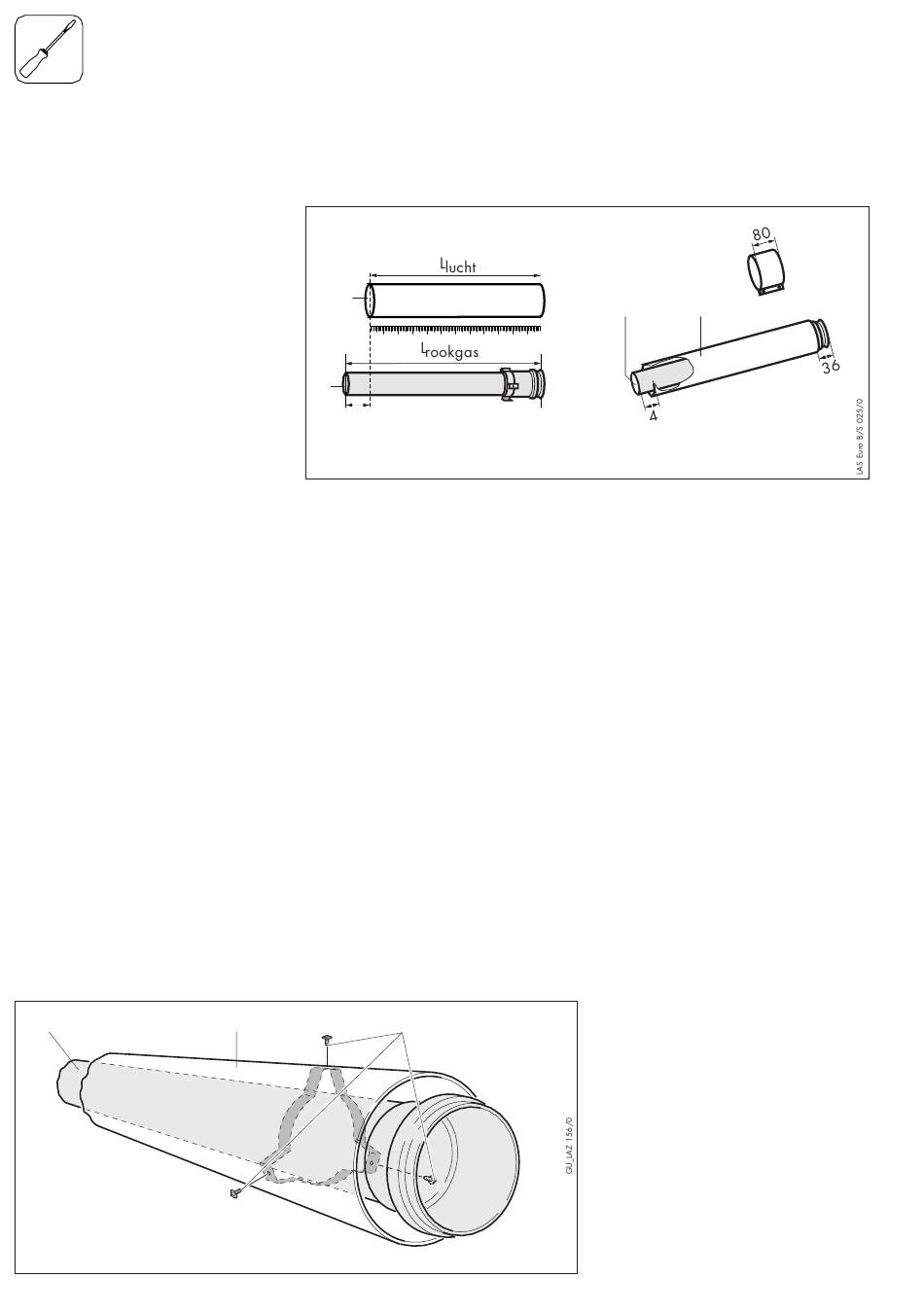

Afb. 5.2: losmaken van de rookgasafvoerleiding
20
2
1
+ 40 mm
Afb. 5.1: Inkorten van de verlengstukken
2
3
1.
1
2
2.
• het kanaal met behulp van een
metaalzaag of een metaalschaar
inkorten.
• nadat het VGA-kanaal (1) is
ingekort, het in het VLT-kanaal (2)
aanbrengen en bevestigen met
behulp van de schroeven (3).
Gebruik hiervoor de voorgeboor-
de gaten.
• de kanalen van alle oneffenheden
en bramen van het zagen verwij-
deren zodat de dichtingen van het
VGA-kanaal niet beschadigd kun-
nen worden tijdens de montage.
een kanaal met oneffenheden of
deuken mag niet gebruikt worden,
daar zich ondichtheden kunnen
voordoen.
gelieve erop te letten dat tijdens
de plaatsing van de kanalen de
dichtingen correct geplaatst en
niet beschadigd zijn.
