Hoe verlengstukken mon-
teren?
Het kanaal met behulp van een
metaalzaag of een metaalschaar
inkorten.
De verlengstukken worden in
aparte kanalen (verbrandingslucht-
toevoer VLT en verbrandingsgas-
afvoer VGA niet voorgemonteerd)
geleverd, zodat zij gemakkelijk op
maat kunnen ingekort worden. Na
het inkorten de lucht- en rookgas-
afvoerleiding bevestigen (afb. 5.2)
d.m.v. de meegeleverde schroeven
(3) in de voorgeboorde gaten (2)
van de luchttoevoerleiding in de
afstandshouder van de rookgasaf-
voerleiding (1) te draaien.
Opmerking!
Eerst de lengte van het kanaal 'ver-
brandingsluchttoevoer' (L lucht ) bepa-
len, en nadien wordt de lengte van
het kanaal 'verbrandingsgasafvoer'
(L rookgas ) als volgt berekend:
L rookgas = L lucht + 40 mm
L rookgas = lengte
'verbrandingsgasafvoer'
L lucht
= lengte
'verbrandingsluchttoevoer'
Het VLT-kanaal moet minstens 100
mm langer zijn dan het VGA-kanaal.
1

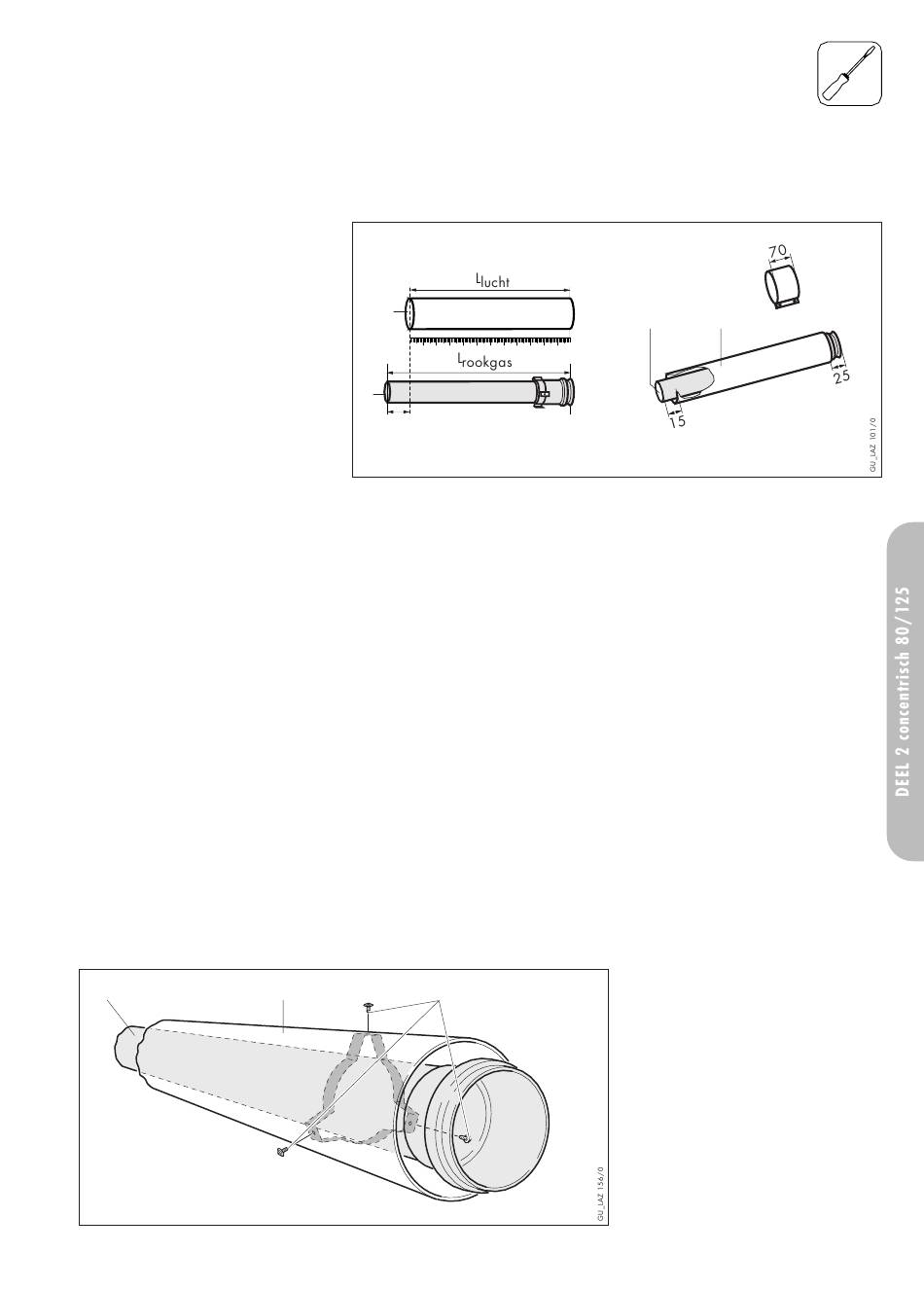

Afb. 5.2: losmaken van de rookgasafvoerleiding
HOE HET VLT/VGA-SYSTEEM VERLENGEN?
2
1
+ 40 mm
Afb. 5.1: Inkorten van de verlengstukken
2
3
1.
1
2
2.
• het kanaal met behulp van een
metaalzaag of een metaalschaar
inkorten.
• nadat het VGA-kanaal (1) is
ingekort, het in het VLT-kanaal (2)
aanbrengen en bevestigen met
behulp van de schroeven (3).
Gebruik hiervoor de voorge-
boorde gaten.
• de kanalen van alle oneffenheden
en bramen van het zagen
verwijderen zodat de dichtingen
van het VGA-kanaal niet
beschadigd kunnen worden tijdens
de montage.
een kanaal met oneffenheden of
deuken mag niet gebruikt worden,
daar zich ondichtheden kunnen
voordoen.
gelieve erop te letten dat tijdens
de plaatsing van de kanalen de
dichtingen correct geplaatst en
niet beschadigd zijn.
37
