MONTAGE VAN EEN HORIZONTAAL VLT/VGA-SYSTEEM
De maximale lengte van het
VLT/VGA-systeem, weergegeven
op pagina 27, dient in acht
genomen te worden.
Opmerking :
De helling van het VLT/VGA-systeem
moet in dalende lijn 1° bedragen
van de gaswandketel tot de gevel-
doorvoer. Per 1 meter een helling
van ± 15 mm aanhouden.

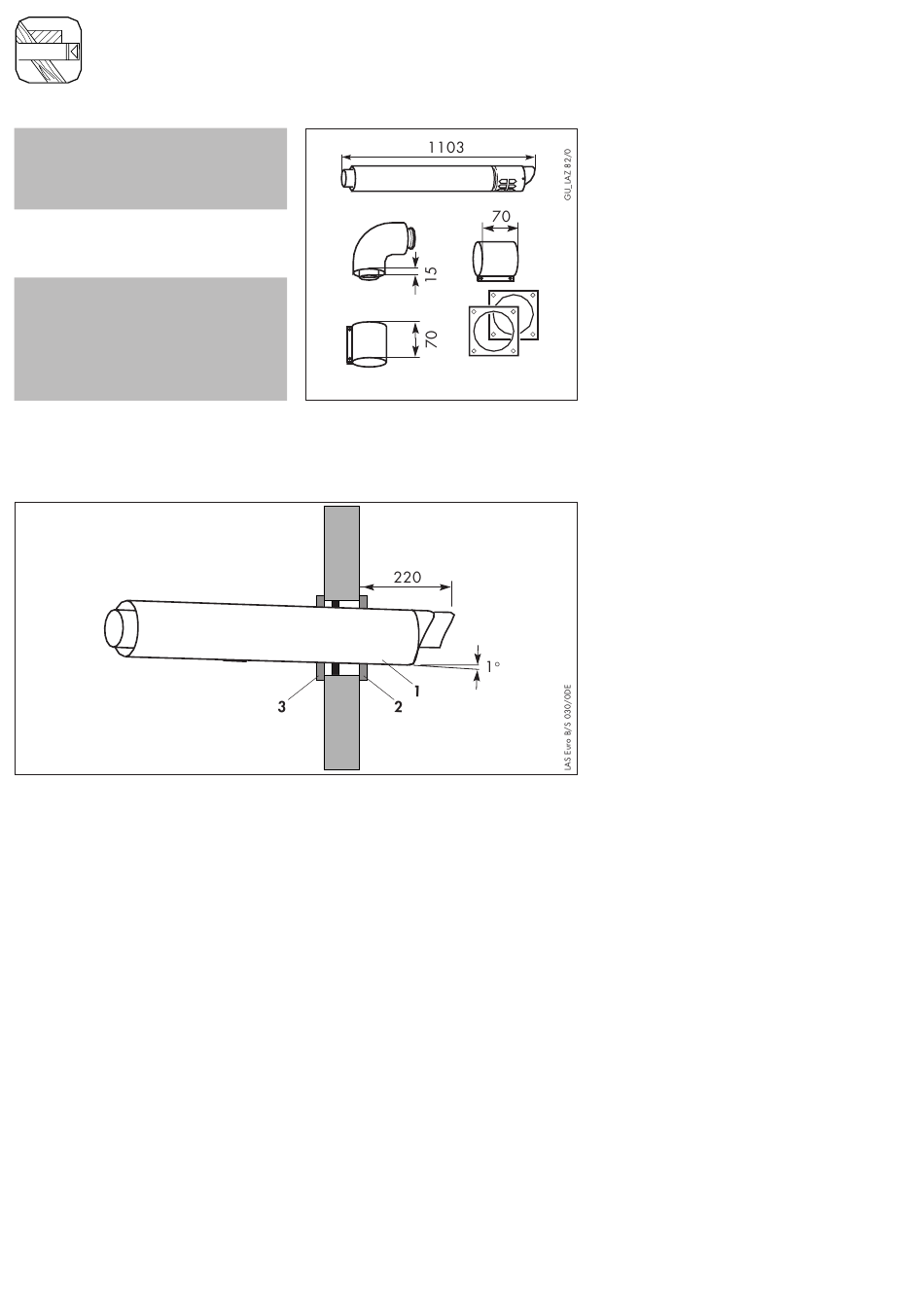

Afb. 4.2: plaatsing van de horizontale wanddoorvoer
34
Afb. 4.1: horizontale gevel-/dakdoorvoer
Horizontale gevel-/dakdoorvoer
Vaillant art.-nr.: 303 609
De set bevat:
• een horizontale geveldoorvoer
• een bocht 90°
• twee bevestigingsringen van 70
mm
• 2 afdekplaten Ø 125
Accessoires voor het VLT/VGA-sys-
teem zie pagina 23.
Plaatsing van de hori-
zontale geveldoorvoer
• De plaats van de geveldoorgang
bepalen.
Er dient eveneens rekening gehou-
den te worden met de plaatselijke
voorschriften en een minimale
afstand van 0,5 tot 1 m t.o.v. elk
mogelijk obstakel. Deze kunnen
zijn: een deur, een raam, de dak-
goot, ... enz.
• Een opening boren doorheen de
buitenmuur van Ø 130 mm.
• De geveldoorvoer (1) doorheen
de buitenmuur aanbrengen. De
geveldoorvoer dient centraal te
staan in de gevelopening. Vergeet
niet dat het VLT/VGA-systeem met
een helling van 3° naar de gas-
wandketel moet geplaatst worden.
• Bevestig de geveldoorvoer met
mortel en laat drogen.
• De afdekplaten (2) aan de
binnen- en buitenzijde van de
muur aanbrengen.
Indien de uitmonding van de
geveldoorvoer zich in de nabij-
heid van een lichtbron bevindt,
kan het gebeuren dat insecten de
uitmonding vervuilen. Gelieve de
gebruiker hiervan op de hoogte
te brengen en hem erop te wijzen
de uitmonding bij vervuiling te
reinigen.
