MONTAGE VAN EEN HORIZONTAAL VLT/VGA-SYSTEEM
B
C
turboMAX
50
54
aquaPLUS
215 219

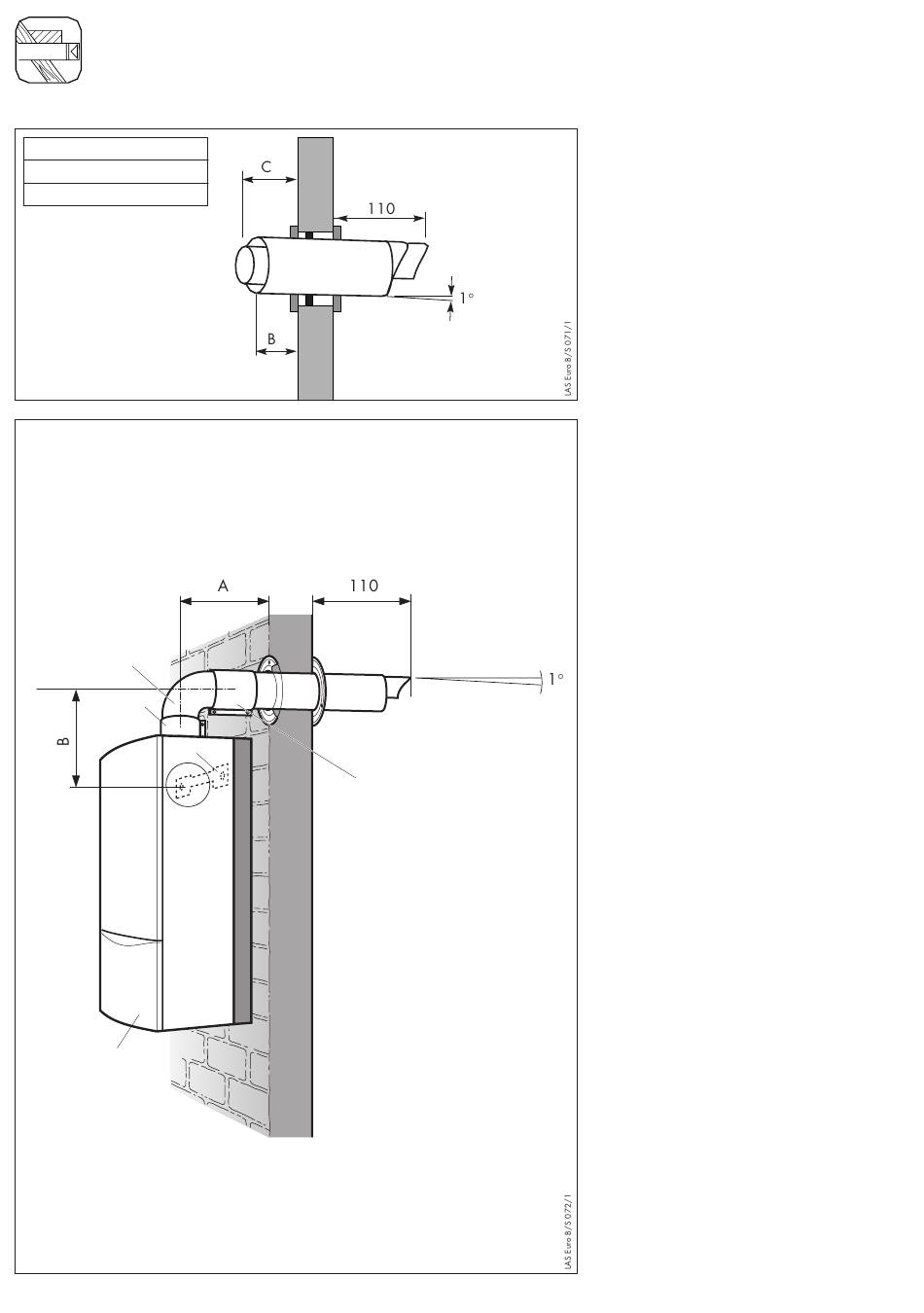

Afb. 4.5: inbouw van de geveldoorvoer
turboMAX .../2: A = 145 mm
B = 264 mm
aquaPLUS:
A = 310 mm
B = 134,5 mm
5
6
2
3
Afb. 4.6: montage van de gaswandketel (directe geveldoorvoer)
18
6
Plaatsing van een directe
geveldoorvoer
• De bevestigingsbeugel (2) van de
gaswandketel monteren
• Plaats de gaswandketel (3) op de
bevestigingsbeugel (2) (zie installa-
tievoorschriften van de wandketel).
• Bepaal eerst de vereiste reductie-
ring (pagina 11).
• Monteer de reductiering zoals
beschreven op pagina 11.
• Monteer de bocht van 90° (5) op
de rookgasafvoerleiding van de
geveldoorvoer.
Draai de bocht van 90° op de
rookgasafvoerleiding naar boven.
• Draai de bocht van 90° naar
beneden en bevestig hem in de
rookgasaansluiting van de gas-
wandketel.
• Verbind alle uiteinden van het
luchttoevoerkanaal met behulp van
de bevestigingsringen (6) zoals
beschreven op pagina 23.
