Daikin Altherma 3 R F Uitgebreide Handleiding Voor De Installateur pagina 113
Verberg thumbnails
Zie ook voor Altherma 3 R F:
- Uitgebreide handleiding voor de installateur (316 pagina's) ,
- Uitgebreide handleiding voor de gebruiker (68 pagina's) ,
- Handleiding (60 pagina's)
Inhoudsopgave
Advertenties
ERLA11~16D + EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643602-1B – 2022.05
a1 Ruimteverwarming/-koeling – Water IN (schroefaansluiting, 1")
a2 Ruimteverwarming/-koeling – Water UIT (schroefaansluiting, 1")
b1 WTW – Koud water IN (schroefaansluiting, 3/4")
b2 WTW – Warm water UIT (schroefaansluiting, 3/4")

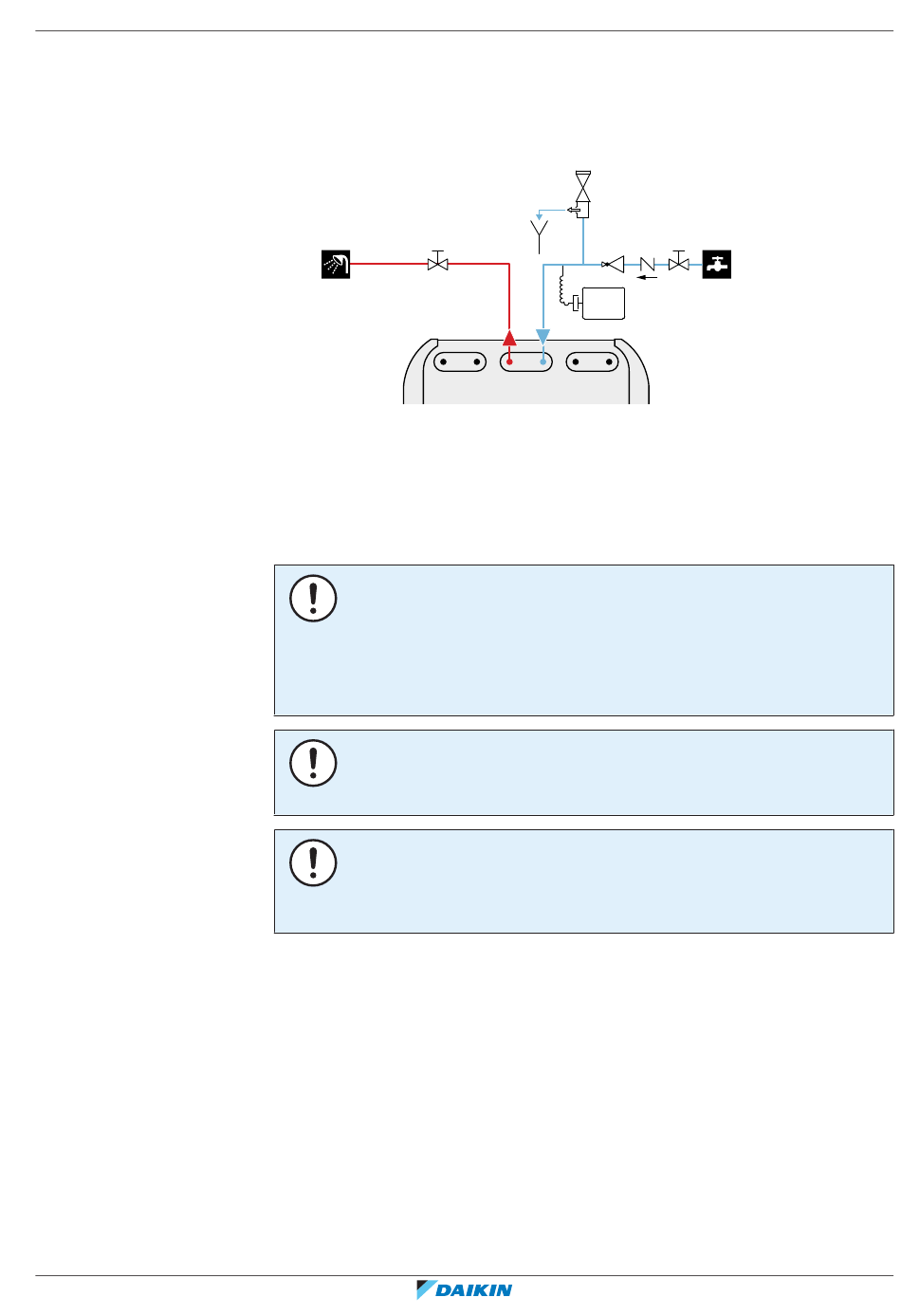

4 Installeer de volgende onderdelen (ter plaatse te voorzien) op de
koudwaterinlaat van de WTW-tank:
a
a Afsluiter (aanbevolen)
b1 WTW – Koud water IN (schroefaansluiting, 3/4")
b2 WTW – Warm water UIT (schroefaansluiting, 3/4")
c Terugslagklep (aanbevolen)
d Drukregelaar (aanbevolen)
*e Drukveiligheidsklep (max. 10 bar (=1,0 MPa)) (verplicht)
*f Vergaarbak (verplicht)
*g Expansievat (verplicht)
OPMERKING
▪
Er wordt geadviseerd de afsluiters te monteren op de aansluitingen voor de
ingang van het koud tapwater en de uitgang van het warm tapwater. Deze
afsluiters moeten ter plaatse voorzien worden.
▪
Zorg er evenwel voor dat er geen klep zit tussen de drukveiligheidsklep (ter
plaatse te voorzien) en de WTW-tank.
OPMERKING
Om niets in de omgeving te beschadigen wanneer water zou lekken, wordt tijdens
afwezigheden geadviseerd de afsluiters op de ingang van koud tapwater te sluiten.
OPMERKING
Een drukveiligheidsklep (ter plaatse te voorzien) met een openingsdruk van
maximum 10 bar (=1 MPa) moet worden geïnstalleerd op de aansluiting van de
koudtapwaterinlaat conform de geldende wetgeving.
8
Installatie van de leidingen
|
*e
*f
d
c
*g
b2
b1
a
Uitgebreide handleiding voor de installateur
113
