8
|
Installatie van de leidingen

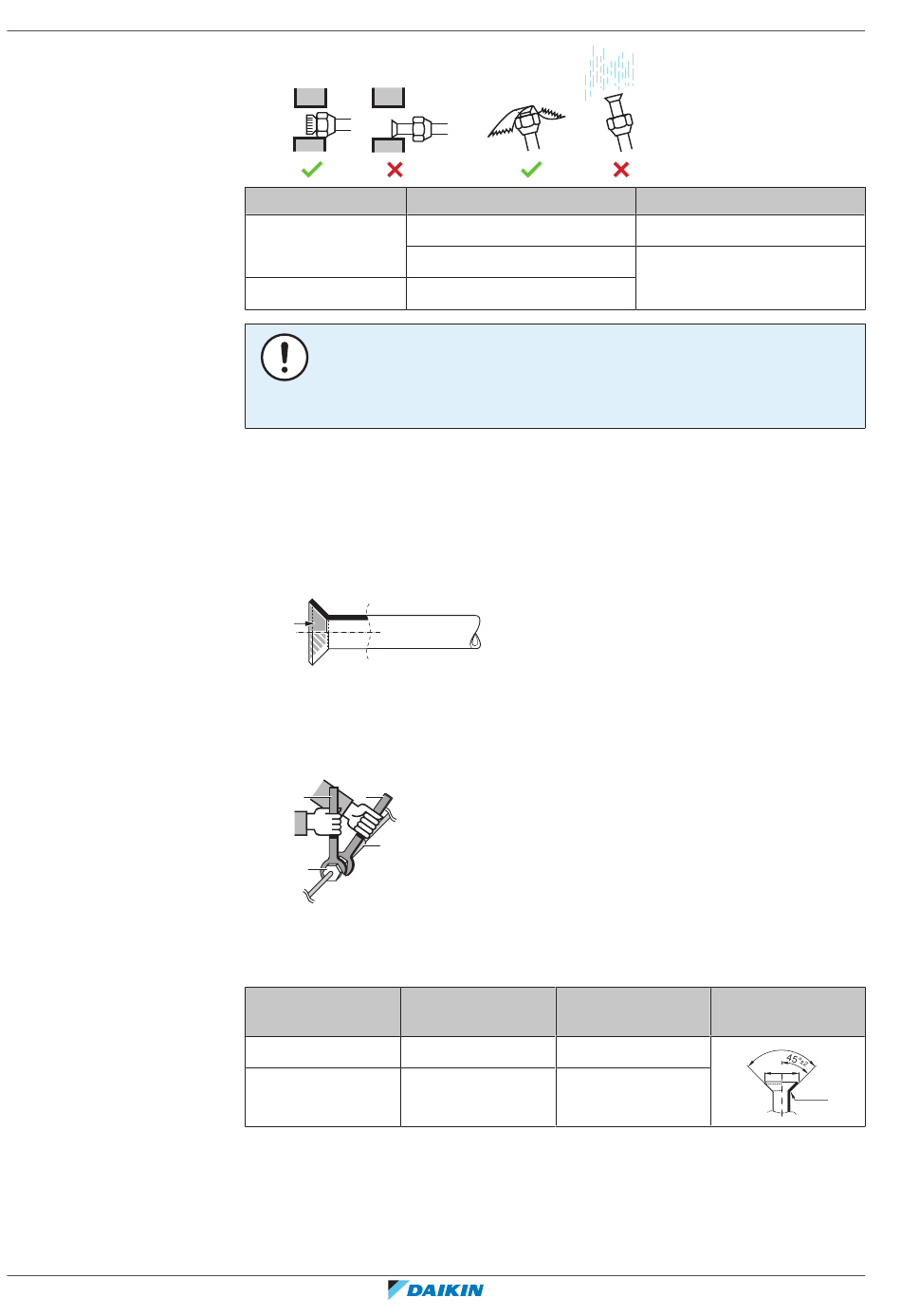

8.2.3 Richtlijnen bij het aansluiten van koelmiddelleidingen
8.2.4 Richtlijnen voor het buigen van leidingen
Uitgebreide handleiding voor de installateur
92
Unit
Buitenunit
>1 maand
<1 maand
Binnenunit
Ongeacht de tijdsduur
OPMERKING
Open de afsluiter van het koelmiddel NIET vooraleer de koelmiddelleiding
gecontroleerd te hebben. Wanneer u koelmiddel moet bijvullen, wordt geadviseerd
de afsluiter van het koelmiddel te openen vooraleer bij te vullen.
Houd rekening met de volgende richtlijnen wanneer u leidingen aansluit:
▪
Bestrijk de binnenkant van de verbreding met etherolie of esterolie wanneer u
een flaremoer aansluit. Draai eerst 3 of 4 toeren met de hand vast vooraleer
stevig vast te draaien.
▪
Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te draaien.
▪
Gebruik ALTIJD samen een moersleutel en een momentsleutel om deze moer aan
te halen wanneer u de leiding aansluit. Op die manier zal de moer niet scheuren
en lekken.
a
b
c
d
a Momentsleutel
b Moersleutel
c Leidingverbinding
d Flaremoer
Leidingmaat (mm)
Aanhaalmoment
Ø9,5
Ø15,9
Gebruik een pijpenbuigmachine om de leidingen te buigen. Alle leidingbochten
moeten zo geleidelijk mogelijk verlopen (buigingsstraal van 30~40 mm of meer).
Installatieperiode
Flareafmetingen
(N•m)
(A) (mm)
33~39
12,8~13,2
62~75
19,3~19,7
Beveiligingsmethode
Knijp de leiding dicht
Knijp de leiding dicht of plak
ze af
Flarevorm (mm)
90°
±2
ØA
R=
0.4~0.8
ERLA11~16D + EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643602-1B – 2022.05
