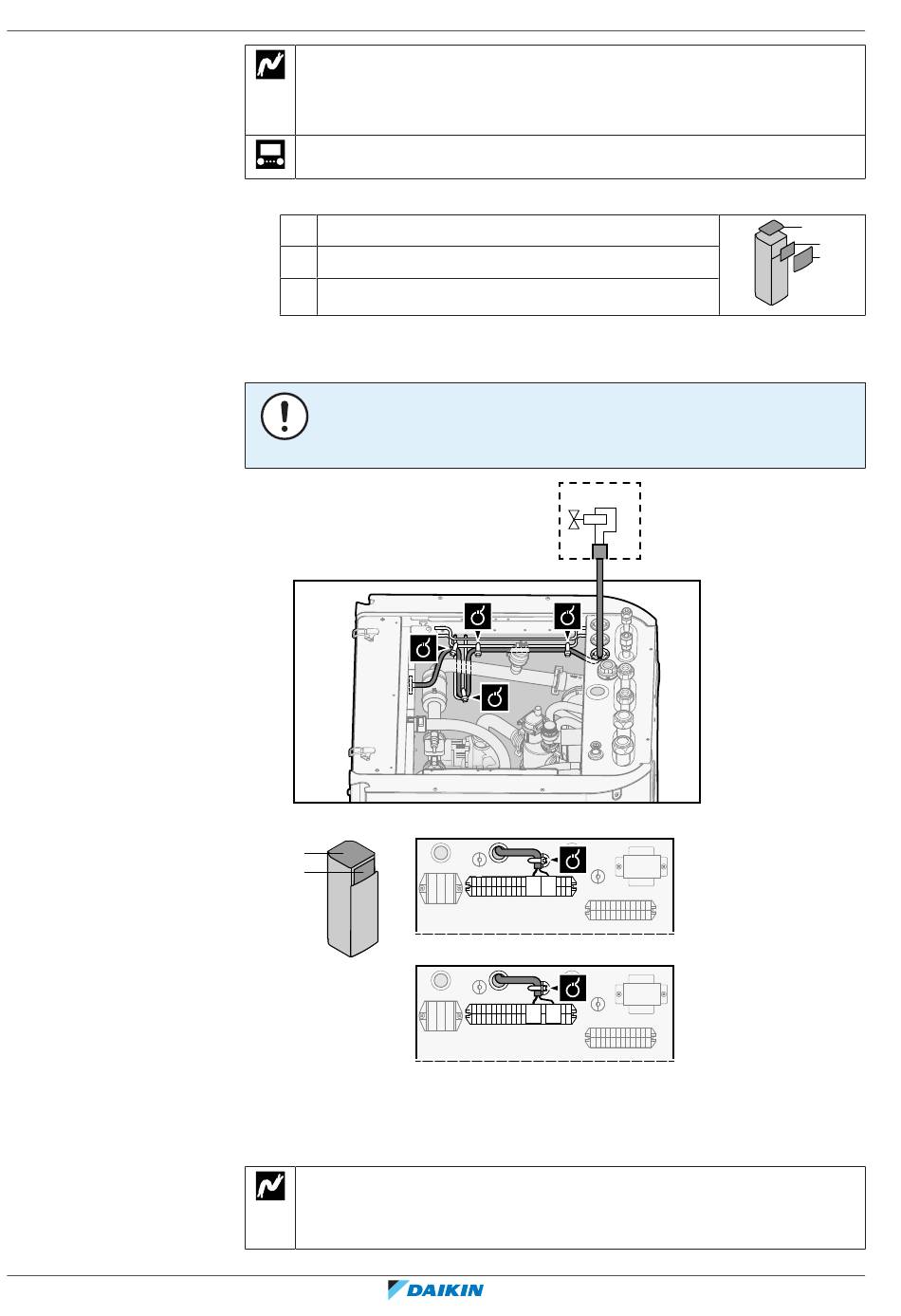

Elektrische installatie
9.3.4 De elektriciteitsmeters aansluiten
Uitgebreide handleiding voor de installateur
132
Draden: 2×0,75 mm²
Maximale stroomsterkte: 100 mA
230 V wisselstroom geleverd door printplaat
[2.D] Afsluiter
1 Open de volgende zaken (zie
1 Bovenpaneel
2 Paneel van de gebruikersinterface
3 Deksel van de schakelkast boven
2 Sluit de klepbesturingskabel aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
OPMERKING
De bedrading voor een NC afsluiter (normaal gesloten) verschilt van deze voor een
NO afsluiter (normaal open).
A
B
A
B
B
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Draden: 2 (per meter)×0,75 mm²
Elektrische meters: 12 V-gelijkstroompulsdetectie (spanning geleverd door
printplaat)
"7.2.4 De binnenunit
openen" [
M2S
NO
21 28
X2M
NC
21 29
X2M
4
79]):
1
3
2
ERLA11~16D + EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643602-1B – 2022.05
