7.4.2 Voorzorgen bij het monteren van de binnenunit
7.4.3 De binnenunit plaatsen
7.4.4 De afvoerslang op de afvoer aansluiten
ERLA11~16D + EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643602-1B – 2022.05
Typische werkstroom
De binnenunit monteren omvat typisch de volgende stappen:
1
De binnenunit installeren.
2
Sluit de afvoerslang aan op de afvoer.
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:
▪
"2 Algemene
▪
"7.1 Installatieplaats
1 Hef de binnenunit van het pallet op en zet ze op de vloer. Zie ook
binnenunit
hanteren" [
2 Sluit de afvoerslang aan op de afvoer. Zie
4
aansluiten" [
87].
3 Schuif de binnenunit op haar plaats.

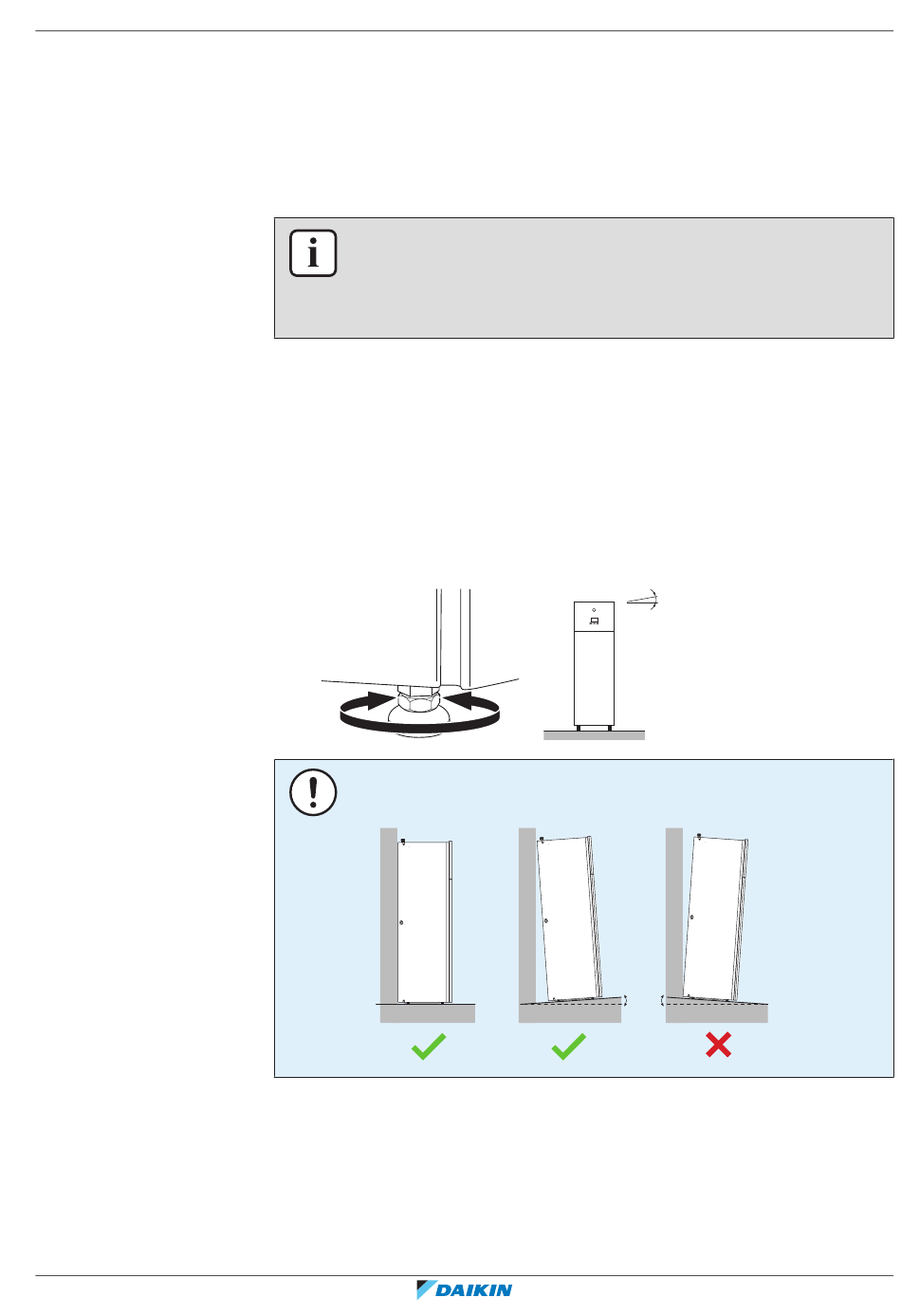

4 Pas de hoogte van de voetjes aan om onregelmatigheden in de vloer op te
vangen. De maximum toegestane afwijking bedraagt 1°.
OPMERKING
Kantel de unit NIET naar voor:
0°
Water afkomstig van de drukveiligheidsklep wordt opgevangen in de lekbak. De
lekbak is aangesloten op een afvoerslang binnen de unit. U moet de afvoerslang
aansluiten op een geschikte afvoer conform de geldende wetgeving. U kunt de
afvoerslang door het linkse of rechtse zijpaneel leiden.
4
veiligheidsmaatregelen" [
10]
4
voorbereiden" [
64]
4
26].
"7.4.4 De afvoerslang op de afvoer
1° 1°
7
Installatie van de unit
|
"4.2.3 De
≤1°
Uitgebreide handleiding voor de installateur
87
