Elektrische installatie
9.3.8 De omschakeling naar de externe warmtebron aansluiten
Uitgebreide handleiding voor de installateur
136
1 Bovenpaneel
2 Paneel van de gebruikersinterface
3 Deksel van de schakelkast boven

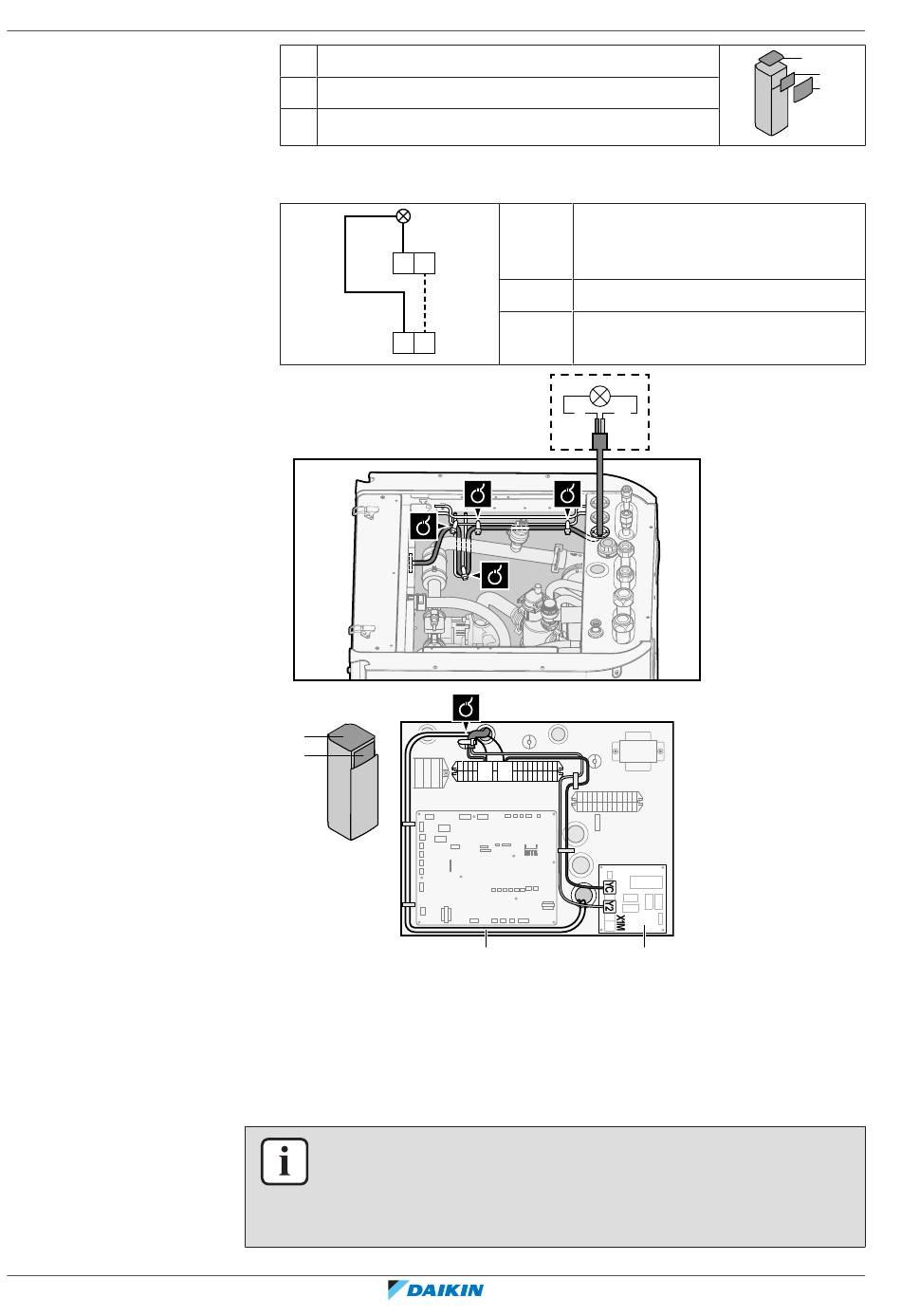

2 Sluit de kabel van de AAN/UIT-output van de ruimtekoeling/-verwarming aan
op de juiste aansluitklemmen zoals hieronder afgebeeld.
2
1
X2M
7
9
A4P
Y2
YC
A
B
A
B
a De EKRP1HBAA dient verplicht geplaatst te worden.
b Voorbedrading tussen X2M/7+9 en Q1L (=thermische beveiliging back-
upverwarming). NIET wijzigen.
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
INFORMATIE
Bivalent is alleen mogelijk in het geval van 1 aanvoerwatertemperatuurzone met:
▪
regeling via een kamerthermostaat, OF
▪
regeling via een externe kamerthermostaat.
1+2
Draden aangesloten op de AAN/UIT-
uitgang van de ruimtekoeling/
verwarming
3
Draad tussen X2M en A4P
3
A4P
De EKRP1HBAA dient verplicht
geplaatst te worden.
7
7
9
X2M
b
Y2
A4P
a
ERLA11~16D + EBVH/X11+16S18+23D
Daikin Altherma 3 R F
4P643602-1B – 2022.05
