Installatie
1
Wandgedeelte van de apparaatbehuizing.
Beschrijving
115 V stroomdraad met spanningsopheffer
230 V stroomdraad met spanningsopheffer
3.8.2
Het apparaat bedraden
22
2. Door het gebruik van aarding kan het apparaat beter beveiligd worden tegen
piekspanning en
blikseminslag
Bovendien vereisen elektrische en apparaatnormen een plaatselijk middel voor het
verwijderen van het stroom van het product. Het apparaat is uitgerust met een
aan/uit-schakelaar die zich aan de binnenkant van de apparaatbehuizing bevindt.
Om de relaisstroom van het apparaat te halen, is een externe klantgeleverde 5a
zekeringschakelaar of een 5A onderbreker vereist.
In hard bedrade elektrische toepassingen, dienen de stroom en
veiligheidsaardservicedrops voor het apparaat langer dan 6 meter te zijn (20 feet) tenzij
er metalen doorvoeren zijn gebruikt als bescherming van de netstroombedrading. De
bedrading dient 18 AWG dik te zijn.
In toepassingen waar stroomsnoeren zijn toegestaan door elektrische normen en
stroomtranslaties en transiënts niet van groot belang zijn, kan een afsluittype
spanningsontheffer en een stroomsnoer met drie 18 maatgeleiders worden gebruikt
(inclusief een veiligheidsaardleiding). Raadpleeg
montage van de spanningsontheffer. Het stroomsnoer mag niet langer zijn dan 3 meter
(10 feet).

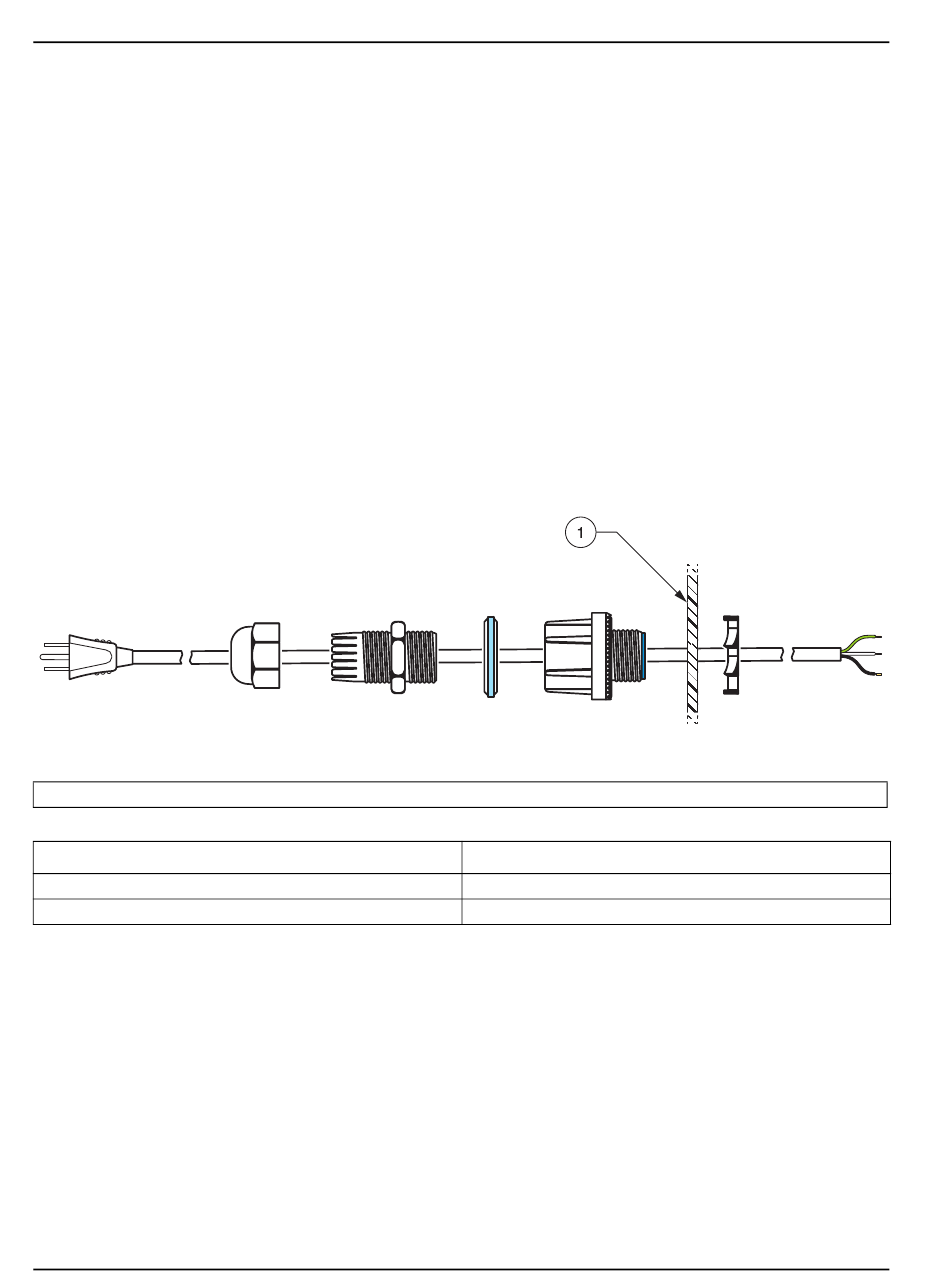

Afbeelding 10 Montage van de optische stroomsnoerhardware
Sluit de niet geactiveerde draden als volgt aan op de apparaat stroomaansluiting:
1. Trek de buitenste isolatie van elk draad ¼-inch terug. Raadpleeg
pagina
26.
2. Sluit de drie draden aan op de aansluiting met behulp van de informatie in
Afbeelding 11 op pagina
3. Zorg dat de voltageinstelling juist is en zet de stroom op het apparaat aan.
Afbeelding 10
24.
voor informatie over de
Itemnummer
5448800
5448900
Afbeelding 14 op
Tabel 3
en
