Installatie
3.7
Optionele luchtzuivering
3.8
Elektrische aansluitingen

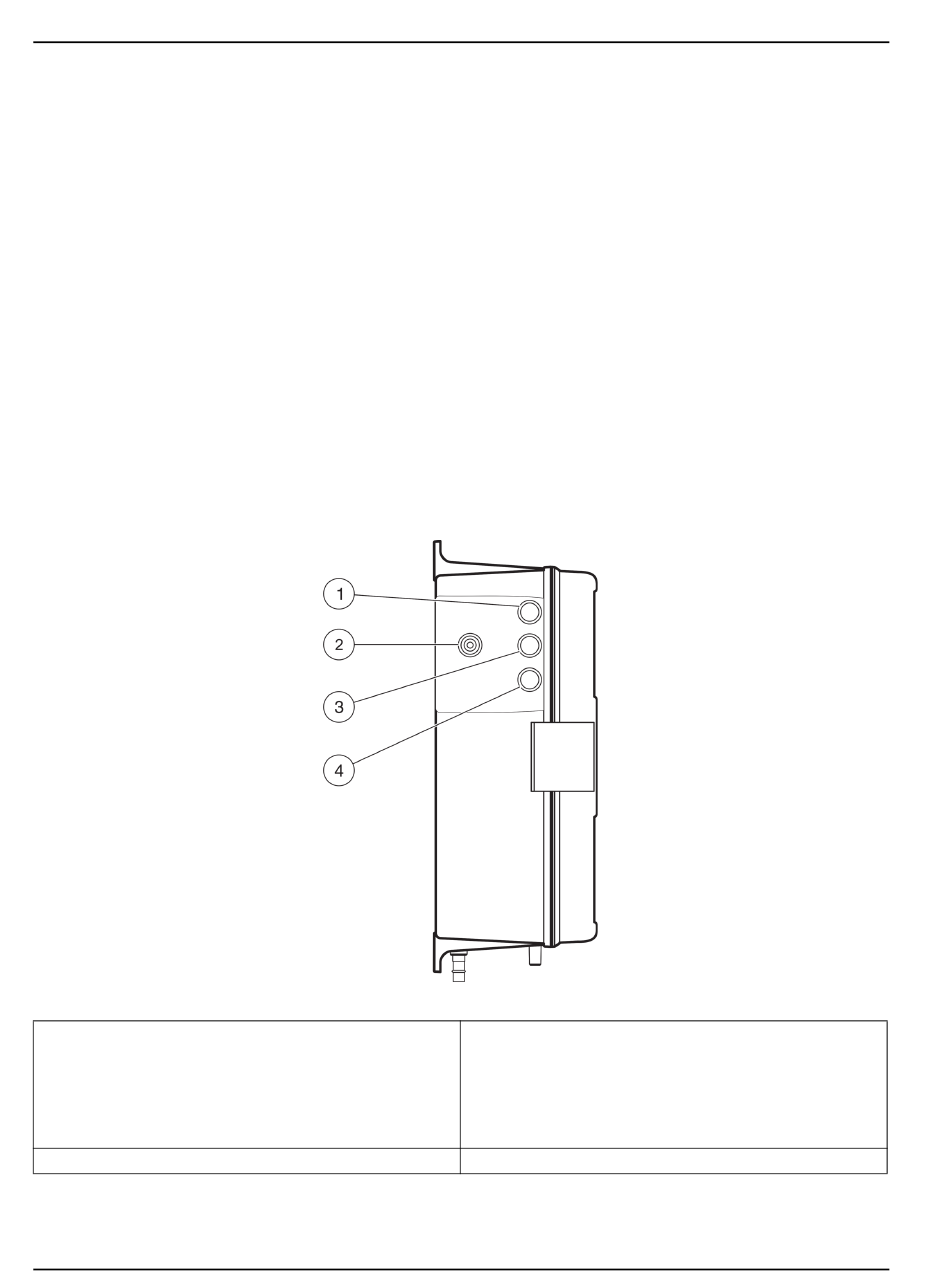

Afbeelding 8 Locatie van luchtzuivering en elektrische verbindingen
1
Bedoeld voor bedradingsrelais. Gebruik sluittype
koppelingen.
2
Optionele luchtzuiveringsaansluiting
20
Luchtzuivering kan mogelijk nodig zijn als de analyzer is geplaatst in een omgeving met
een hoge vochtigheid en/of bijtende dampen. Het doel is om een licht positieve druk te
houden in het apparaat met droge apparaatlucht.
De luchtzuiveringsaansluiting bevindt zich aan de linkerkant van de apparaatbehuizing.
Om een luchtzuivering aan te sluiten dient u de stop in de snelsluiting los te maken en
een 1/4 inch polyleiding aan te sluiten door de leiding in de sluiting te duwen. U zult twee
duidelijke "onderbrekingen" voelen als de buis op de juiste wijze is bevestigd. Indien de
buis niet op de juiste wijze is geplaatst, raakt deze los als luchtdruk wordt toegepast.
Gebruik allleen droge, olievrije apparaatlucht op 15 SCFH (standard cubic feet per hour).
Alle stroomverbindingen worden gemaakt via doorvoeropeningen in de linkerbovenkant
van het apparaat. Het apparaat wordt verzonden met afsluitingen in alle
doorvoeropeningen. Zorg voor stroombedrading, alarmbedrading en relaisaansluitingen
met afsluittype doorlaatkoppelingen, om de IP62 milieuclassificatie te houden.
Als de verbindingen niet via een doorlaatopening worden gemaakt, breng dan een
vochtdichte afsluiting in plaats van de stoppen aan om de IP62-classificatie volgens IEC
529 te behouden. Raadpleeg
Onderdelen en accessoires op pagina
3
Netwerk en 4-20 mA verbindingen. Gebruik sluittype
koppelingen.
Opmerking: Indien er geen relaisverbindingen zijn gemaakt,
moet er een vochtdichte afsluiting (4221000) worden
aangebracht om de IP62-classificatie volgens IEC 529 te
behouden.
4
Stroomvoorziening. Gebruik sluittype koppelingen.
57.
