▶ Controleer het alarmprotocol (handleiding voor de besturing).
Werkingscontrole
▶ Functietest uitvoeren ( hoofdstuk 6.4).
Stroomkabel leggen
▶ Controleer de stroomkabel op mechanische beschadiging. Bescha-
digde kabel vervangen.
7.1
Deeltjesfilter
De filter voorkomt, dat deeltjes en verontreinigingen in de warmtepomp
terecht komen. In de loop der tijd kan de filter verstoppen en moet hij
worden gereinigd.
Voor het reinigen van de filter hoeft de installatie niet te worden afgetapt.
Filter en afsluiter zijn geïntegreerd.
Reiniging van de filter
▶ Sluit het ventiel (1).
▶ Schroef de dop (met de hand) af (2).
▶ Neem de filter eruit en reinig hem onder stromend water of met pers-
lucht.
▶ Monteer de filter terug. Zorg er voor een juiste montage voor, dat de
geleidingen in de uitsparingen op het ventiel passen.
1
1.
2.
3

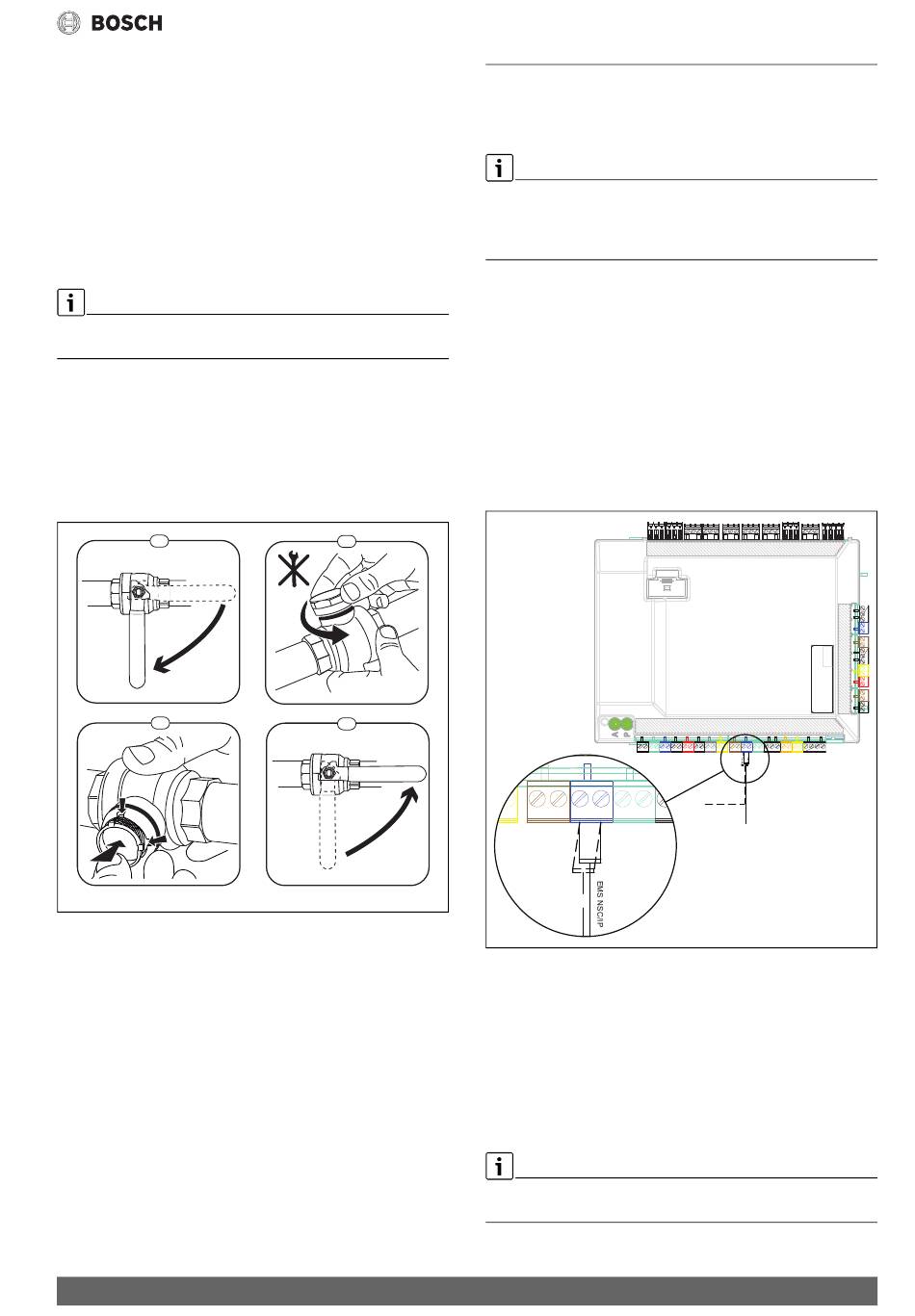

Afb. 15 Reiniging van de filter
▶ Schroef de dop er weer op (handvast aantrekken).
▶ Ventiel openen (4).
Controleer de magnetietindicator
Na de installatie en opstarten met de magnetietindicator worden gecon-
troleerd met kortere tussenpozen. Wanneer veel magnetische vervuiling
wordt afgezet op de magnetische staaf in het deeltjesfilter kan deze ver-
vuiling regelmatig een alarm veroorzaakt door de slechte doorstroming
(bijvoorbeeld lage of slechte doorstroming, hoge doorstroming of HP-
alarm) moet een magnetietfilter (zie lijst met toebehoren) worden geïn-
stalleerd om regelmatig aftappen van de indicator te voorkomen. Een fil-
ter verlengt tevens de levensduur van componenten in de warmtepomp
en de overige onderdelen van het verwarmingssysteem.
Compress 3000 AWES – 6720892181 (2020/06)
8
8.1
Wanneer de temperatuurregelaar na de inbedrijfstelling van de installa-
tie wordt geïnstalleerd, moet deze in het inbedrijfstellingsmenu als be-
dieningseenheid voor het betreffende cv-circuit worden ingesteld (
handleidingen bedieningseenheid).
▶ Vóór de inbedrijfstelling van de installatie op de temperatuurregelaar
eventueel de instelling voor het cv-circuit uitvoeren ( handleiding
van de temperatuuregelaar).
▶ Geef bij de inbedrijfstelling van de installatie aan, dat een tempera-
tuurregelaar als bedieningseenheid voor cv-circuit 1 geïnstalleerd is
( handleidingen van de bedieningseenheid).
▶ Kamertemperatuur conform de handleidingen van de bediening-
seenheid instellen.
Wanneer op de EMS-klem al een component is aangesloten, de aanslui-
ting conform afb. 16 op dezelfde klem parallel uitvoeren. Wanneer in de
installatie meerdere EMS-modules worden geïnstalleerd, deze conform
afb. 13, hoofdstuk 5.7.9 aansluiten.
2
4
2.
1.
6 720 805 915-01.1I
Afb. 16 EMS-aansluiting op installatiemodule
8.2
Leg om inductieve invloeden te voorkomen alle laagspanningskabels
(meetstroom) met 100 mm minimale afstand tot stroomgeleidende
230 V- of 400 V-kabels.
Gebruik voor het verlengen van de kabels van temperatuursensoren de
volgende kabeldiameters:
• Tot 20 m kabellengte: 0,75 tot 1,50 mm
• Tot 30 m kabellengte: 1,0 tot 1,50 mm2
Maximale belasting aan relaisuitgangen: 2 A, cosφ > 0,4. Bij een hogere
belasting is het gebruik van een tussenrelais nodig.
Installatie van het toebehoren
Temperatuurregelaar (toebehoren, zie afzonderlijke
handleiding)
Externe ingangen
Installatie van het toebehoren
6 720 809 156-42.2I
