Elektrische aansluiting
6.8
Externe ingangen
OPMERKING
Schade vanwege verkeerde aansluiting!
Aansluitingen die zijn bedoeld voor een andere spanning of stroom kun-
nen elektrische componenten beschadigen.
▶ Voer alleen aansluitingen uit op de externe ingangen van de warmte-
pomp die zijn bedoeld voor 3,3 V en 1 mA.
▶ Gebruik uitsluitend relais met goudcontacten wanneer tussenrelais
nodig zijn.
De externe ingangen kunnen worden gebruikt voor afstandsbediening of
bepaalde functies in de bedieningseenheid.
Deze functie die al zijn geactiveerd door de externe ingangen zijn be-
schreven in de handleiding van de bedieningseenheid.
De externe ingangen zijn aangesloten op een aan-uitschakelaar voor
handmatig inschakelen of een besturing met een potentiaalvrije uitgang.
6.9
Netaansluiting uitvoeren
6.9.1
Netvoeding
Houd de lokale wet- en regelgeving aan bij de keuze van de correcte
doorsnede van de kabels en kabeltypen, waarbij echter de hier gespeci-
ficeerde doorsnede moet worden aangehouden.
Optie 1:
9kW
Functie
Binneneenheid
Kabeltype
Conform lokale wet- en re-
Klemmen ge-
gelgeving
schikt voor
Wanneer soepele aders
soepele of
worden gebruikt:
massieve ader
▶
voor omgevings-
temperaturen <30 °C:
gebruik kabels met
een temperatuurbe-
stendigheid ≥ 80 °C!
▶
voor
omgevingstemperatuu
1)
r≥ 30 °C
: gebruik
kabels met tempera-
tuurweerstand
≥ 85 °C!
2
Kabeldiameter 5 x 2,5 mm
Zekering en
3x16 A: max. 210 W
maximale ex-
3x20 A: max. 500 W
terne belas-
3)
ting
1) Houd er rekening mee dat de maximale omgevingstemperatuur bij het toestel
niet hoger mag worden dan 35 °C
2) Houd er rekening mee dat de maximale omgevingstemperatuur bij het toestel
niet hoger mag worden dan 35 °C
3) Externe belasting naar uitgangen
Tabel 5 Kabelgebied en kabeltype
20
Optie 2:
(alleen 3 kW)
Binneneenheid
Conform lokale wet- en re-
gelgeving
Wanneer soepele aders
worden gebruikt:
▶
voor omgevings-
temperaturen <30 °C:
gebruik kabels met een
temperatuurbesten-
digheid ≥ 80 °C!
▶
voor
omgevingstemperatuu
2)
r≥ 30 °C
: gebruik ka-
bels met temperatuur-
weerstand ≥ 85 °C!
2
3 x 2,5 mm
1x16 A: max. 135 W
1x20 A: max. 500 W
≤120 mm
≤10 mm

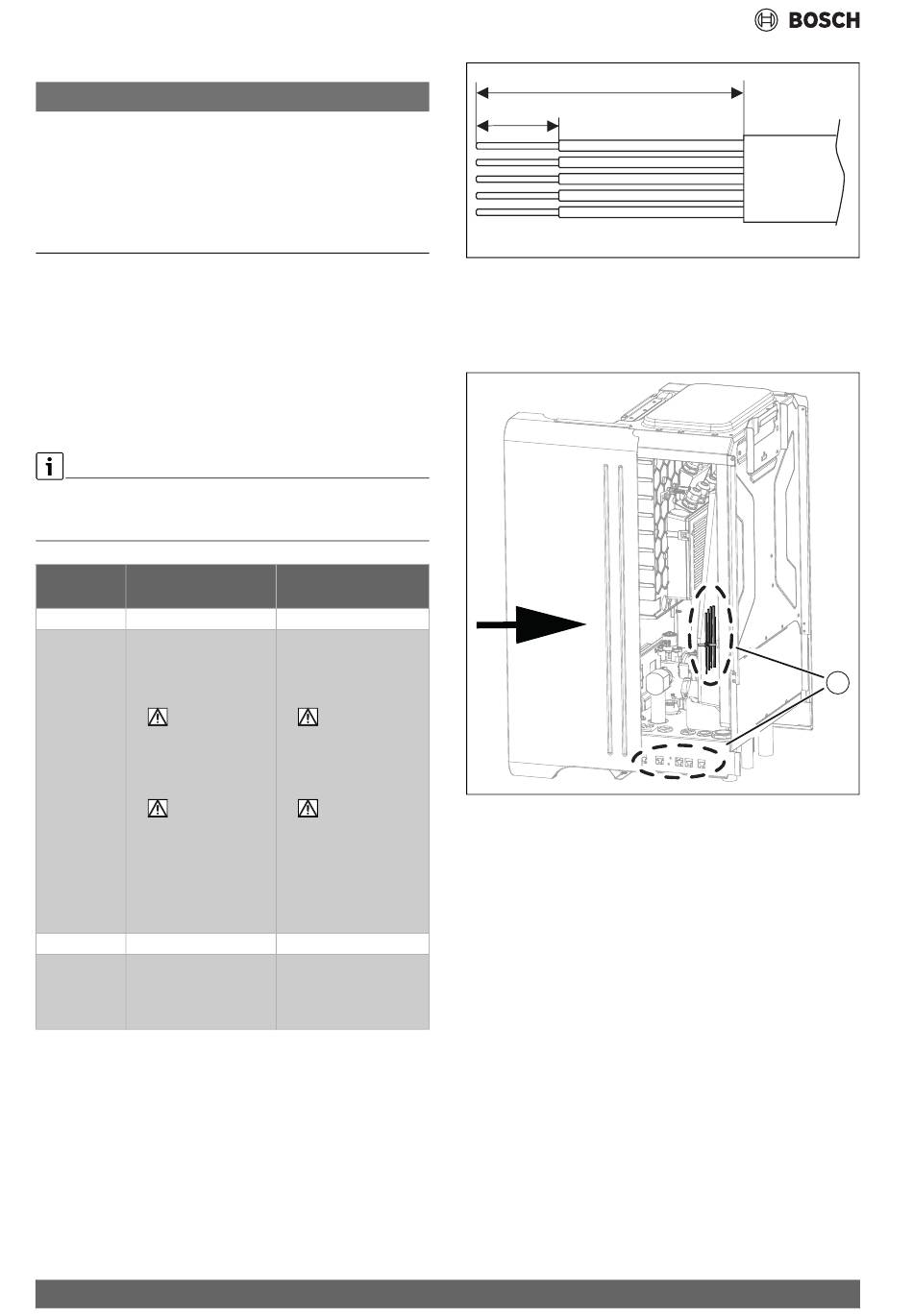

Afb. 24 Striplengte ader voedingsaansluiting
6.9.2
Monteer de zijafdekking
▶ Plaats de zijafdekking wanneer alle aansluitingen zijn uitgevoerd.
▶ Waarborg dat kabels niet bekneld raken tussen de zijafdekking en de
behuizing (afbeelding 25 [1]).
Afb. 25 Plaats de zijafdekking
Compress 5800i AW – 6721892047 (2024/08)
0010048737-001
1
0010046797-001
