Transport
4
Transport
4
Transport
LET OP!
De warmtepomp mag bij het transport max. 45° worden gekanteld (in
iedere richting).

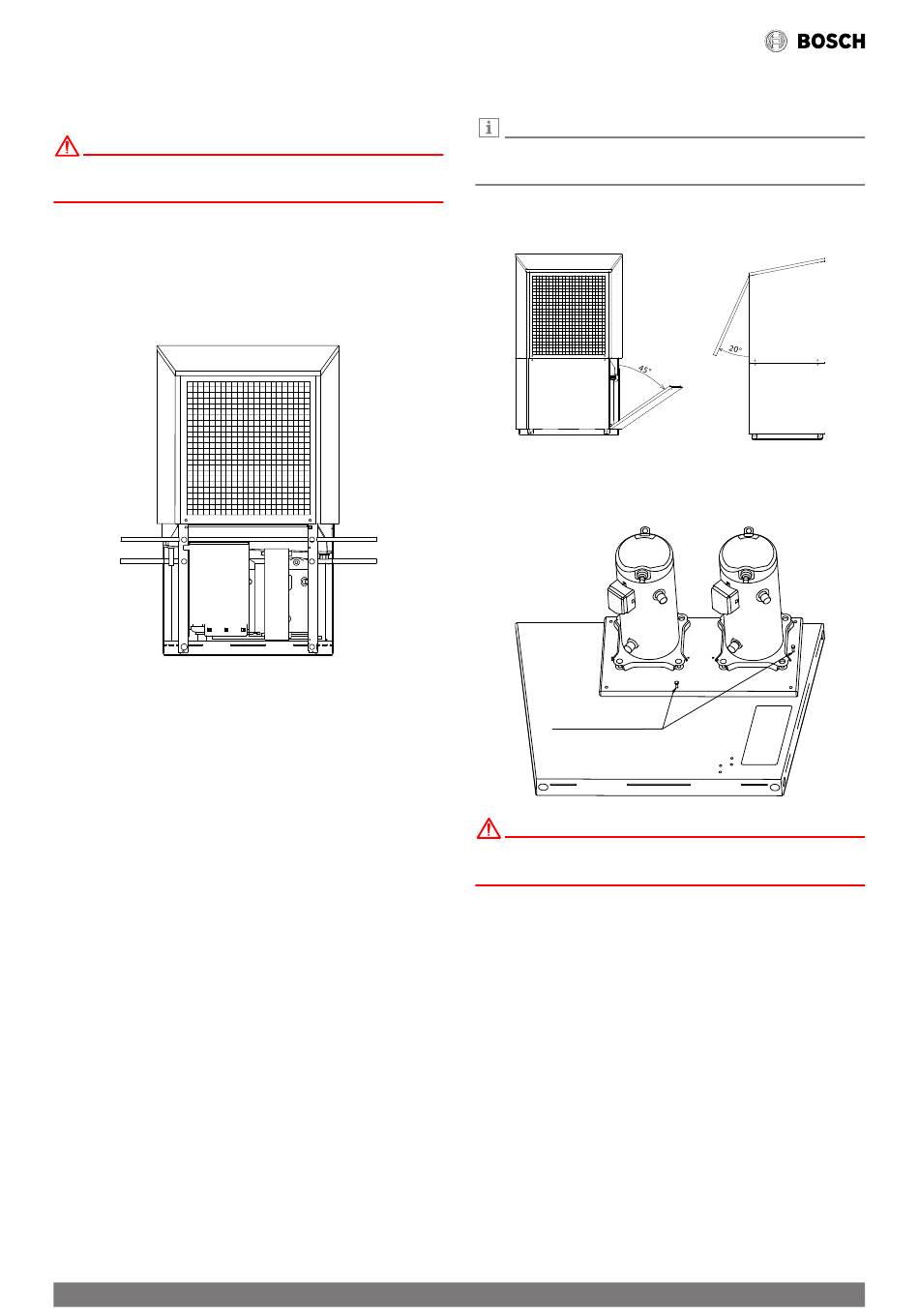

Het apparaat moet op de pallet naar de uiteindelijke opstellingsplaats wor-
den getransporteerd. Het basisapparaat biedt enerzijds de transportmoge-
lijkheid met een handpalletwagen, steekwagen o.i.d. of door middel van ¾"
buizen, die door openingen in de grondplaat of in het frame geleid worden
(max. buisdiameter in het framegebied verdamper-compressor, 25 mm). In
het framegebied mogen de buizen alleen parallel aan de bedieningszijde
worden geleid (zie weergave).
Warmtepomp en transportpallet zijn door 4 kantelbeveiligingen stevig met
elkaar verbonden. Deze moeten worden verwijderd.
Voor het gebruik van de transportgaten in het frame is het noodzakelijk de
twee onderste delen aan de voorkant eraf te nemen. Elke afdekplaat is met
twee schroeven beveiligd. Na het losdraaien van de schroeven moeten de
afdekplaten worden gekanteld (bovenste platen ca. 20°, onderste platen
ca. 45°). De onderste frontplaten kunnen dan uit de sokkelplaat worden ge-
trokken, de bovenste frontplaten, die voor het transport niet absoluut hoe-
ven te worden verwijderd, kunnen uit de dekselplaat worden losgehaakt. Bij
het opnieuw inhaken van de bovenste platen moeten deze met lichte druk
naar boven toe geschoven worden.
5
Opstelling
5
Opstelling
5.1
Algemeen
Het apparaat dient op een permanent effen, glad en horizontaal oppervlak
te worden geplaatst. Daarbij moet het frame rondom dicht bij de grond lig-
gen om een voldoende geluidsisolatie te garanderen en volledig afkoelen
van de watervoerende delen te voorkomen en de binnenruimte van het ap-
paraat tegen kleine dieren te beschermen. Is dat niet het geval, kunnen ex-
tra geluiddempende maatregelen noodzakelijk zijn. Om te voorkomen dat
kleine dieren binnendringen in de binnenruimte van het apparaat is bijv. een
afdichting van de aansluitingsdoorbraak in de bodemplaat nodig. Verder
moet de warmtepomp dusdanig opgesteld worden, dat de luchtuitstro-
mingsrichting van de ventilator dwars op de hoofdwindrichting staat om vlot
ontdooien van de verdamper mogelijk te maken. Het apparaat is principieel
ontworpen voor gelijkvloerse opstelling. Bij afwijkende omstandigheden
(bijv.: montage op platform, vlak dak, ...) of een verhoogd kantelgevaar
6
OPMERKING
Bij het doorsteken van de draagbuizen in het frame moet erop worden
gelet dat er geen constructiedelen worden beschadigd.
Op de opstellingsplaats moeten 8 zwarte beschermingskappen, die als zak-
je met accessoires met het apparaat zijn meegeleverd, in de mogelijke
transportgaten worden vastgeklikt.
Na het opstellen van de warmtepomp op de plaats van bestemming moeten
de transportbeveiligingen (2 × schroeven M6) uit de compressorplaat wor-
den verwijderd (hiervoor moet de voorste of achterste afdekplaat onderaan
worden verwijderd).
Transportsicherung
Transportbeveiliging
LET OP!
Vóór de inbedrijfstelling moet de transportbeveiliging worden verwij-
derd.
(bijv. onbeschermde plaats, hoge windbelasting, ...) moet een extra kantel-
beveiliging worden aangebracht. De verantwoordelijkheid voor de opstel-
ling van de warmtepomp ligt bij het vakbedrijf dat de installatie aanlegt.
Hierbij moet rekening worden gehouden met de plaatselijke omstandighe-
den zoals bouwvoorschriften, statische belasting van het bouwwerk, wind-
belastingen etc.
De opstelling moet op een minimumafstand van 1000 m van de kust gebeu-
ren, bij voorkeur aan de zijde van het gebouw dat van de zee is afgekeerd en
niet in hoofdwindrichting. Het hogere zoutgehalte in de omgeving van de
kust leidt tot een verhoogde corrosie aan de componenten die met zeelucht
in contact komen.
Onderhoudswerkzaamheden moeten zonder problemen kunnen worden
uitgevoerd. Dat is gewaarborgd, indien de op de afbeelding weergegeven
afstanden ten opzichte van de vaste wanden gerespecteerd worden.
CS5000AW 17 O – 6721835141 05/2021
