Installatie
VOORZICHTIG
Gevaar voor lichamelijk letsel!
Tijdens transport en installatie bestaat risico van beknellingsletsel. Tij-
dens het onderhoud kunnen interne onderdelen van het toestel warm
worden.
▶ De monteur is verplicht handschoenen te dragen tijdens transport,
installatie en onderhoud.
OPMERKING
Risico op materiële schade!
Deeltjes in het leidingwerk van het verwarmingssysteem kunnen het
warmtepompsysteem beschadigen.
▶ installatie van een deeltjesfilter is verplicht in alle systemen.
Een kleine hoeveelheid restwater kan aanwezig zijn in het toestel vanwe-
ge de testen op de fabriek.
4.1
Transport en opslag
De binneneenheid moet altijd rechtop worden getransporteerd en opge-
slagen. Indien nodig, mag deze tijdelijk worden gekanteld.
De binneneenheid mag niet bij temperaturen onder
– 10 °C worden getransporteerd of opgeslagen.
4.2
Installatiechecklist
Elke installatie is uniek. De volgende checklist beschrijft in het algemeen
hoe het installatieproces moet worden uitgevoerd.
1. Vulventiel monteren.
2. Installeer de terugslagklep indien van toepassing ( zie hoofdstuk
benodigde toebehoren in 2.6.1)
3. Installeer de lekkage-afvoerslangen.
4. Warmtepomp aan de binneneenheid aansluiten.
5. Sluit de binneneenheid aan op het buffervat.
6. Installeer het deeltjesfilter en de vuilafscheider (magnetietvuilaf-
scheider alleen optie voor nieuw gebouw met alleen vloerverwar-
ming).
7. Sluit de binneneenheid aan op het warmwatertoestel en het veilig-
heidsventiel.
8. Installeer de buitentemperatuursensor en, indien nodig, de kamer-
temperatuurgestuurde regelaar.
9. Installeer de aanvoertemperatuursensor T0 op het buffervat.
10.Sluit de CAN-BUS-kabel aan op de warmtepomp en binneneenheid.
11.Installeer de toebehoren.
12.Sluit de EMS-BUS kabel op toebehoren aan indien nodig.
13.Vul en ontlucht de boiler.
14. Vul en ontlucht het verwarmingssysteem voor de inbedrijfstelling.
15.Sluit de elektrische verbinding van het systeem aan.
Compress 5800i AW – 6721892047 (2024/08)
4.3
Dimensionering van de circulatieleidingen
Wanneer de volgende voorwaarden worden aangehouden, kan bij één-
tot viergezinswoningen een ingewikkelde berekening achterwege blij-
ven:
• circulatie-, afzonderlijke- en verzamelleidingen met een inwendige
diameter van minimaal 10 mm
• Circulatiepomp in DN 15 met een capaciteit van maximaal 200 l/h en
een persdruk van 100 mbar
• lengte van de tapwaterleiding max. 30 m
• lengte van de circulatieleiding max. 20 m
• De temperatuurval mag niet meer zijn dan 5 K
Om deze voorwaarde eenvoudig te kunnen respecteren:
▶ Regelventiel met thermometer inbouwen.
Om elektrische en thermische energie te besparen, circulatiepomp niet
continu laten draaien.
4.4
Installatie van het toebehoren
Plaatsen van de Connect-Key
U vindt informatie over de Connect-Key, de wifi aansluiting, het
maken van verbinding met het internet en integratie van toebehoren
in de betreffende app en op de verpakking van de Connect-Key.
Aan de zijde van de houder is een hendel waarmee de module na de mon-
tage kan worden vastgezet. De hendel is bij uitlevering gesloten.
1. Open de hendel ([2], afbeelding 9).
2. Plaats de module in de houder ([1], afbeelding 9).
3. Sluit de hendel.

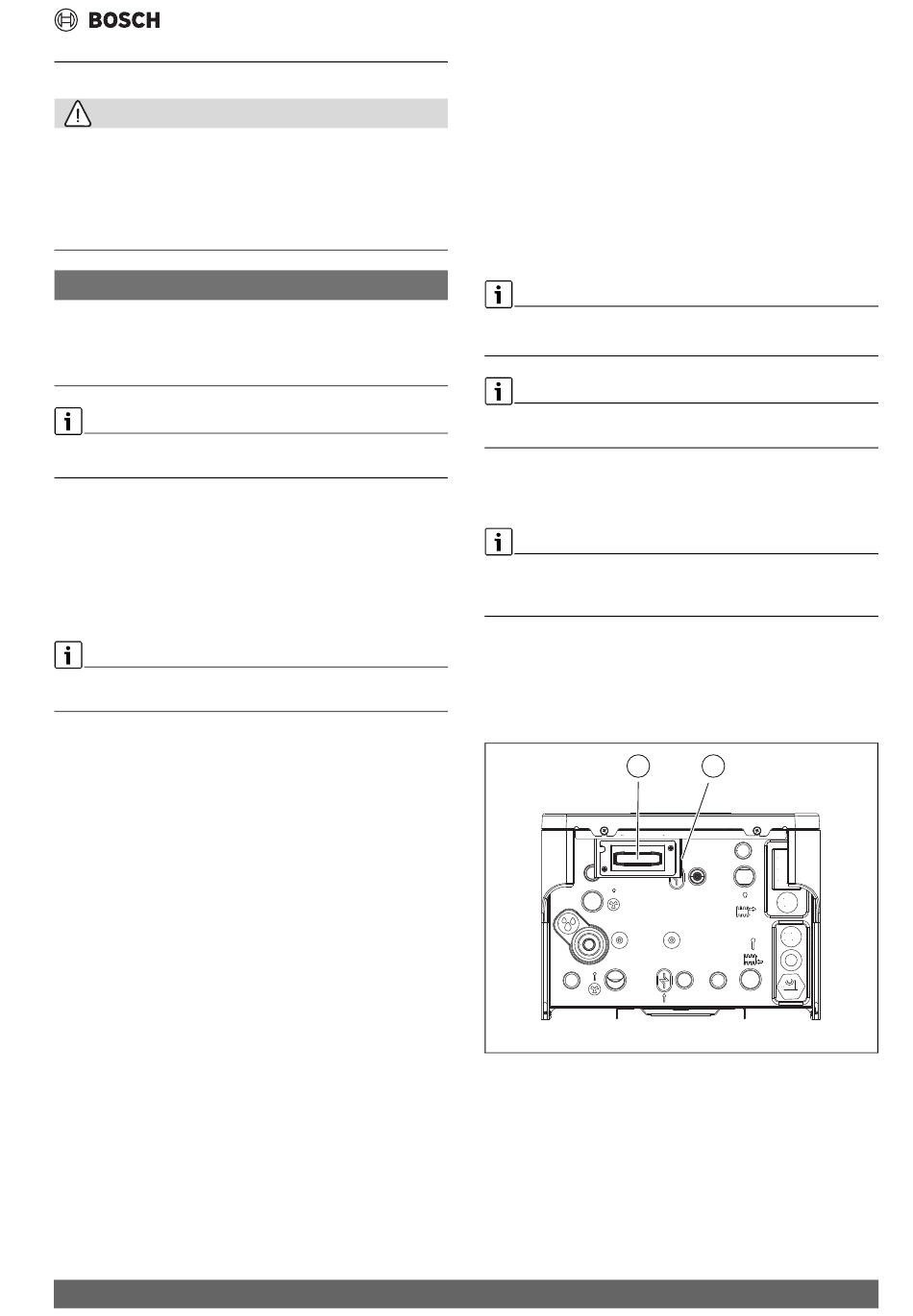

1
Afb. 9
Plaatsen Connect-Key
[1]
Houder
[2]
Hendel
Installatie
2
0010040168-002
9
