4 Over de units en opties
4.2
Identificatie
OPMERKING
Wanneer meerdere units gelijktijdig geïnstalleerd of
onderhouden worden, let op de servicepanelen NIET te
verwisselen tussen verschillende modellen.

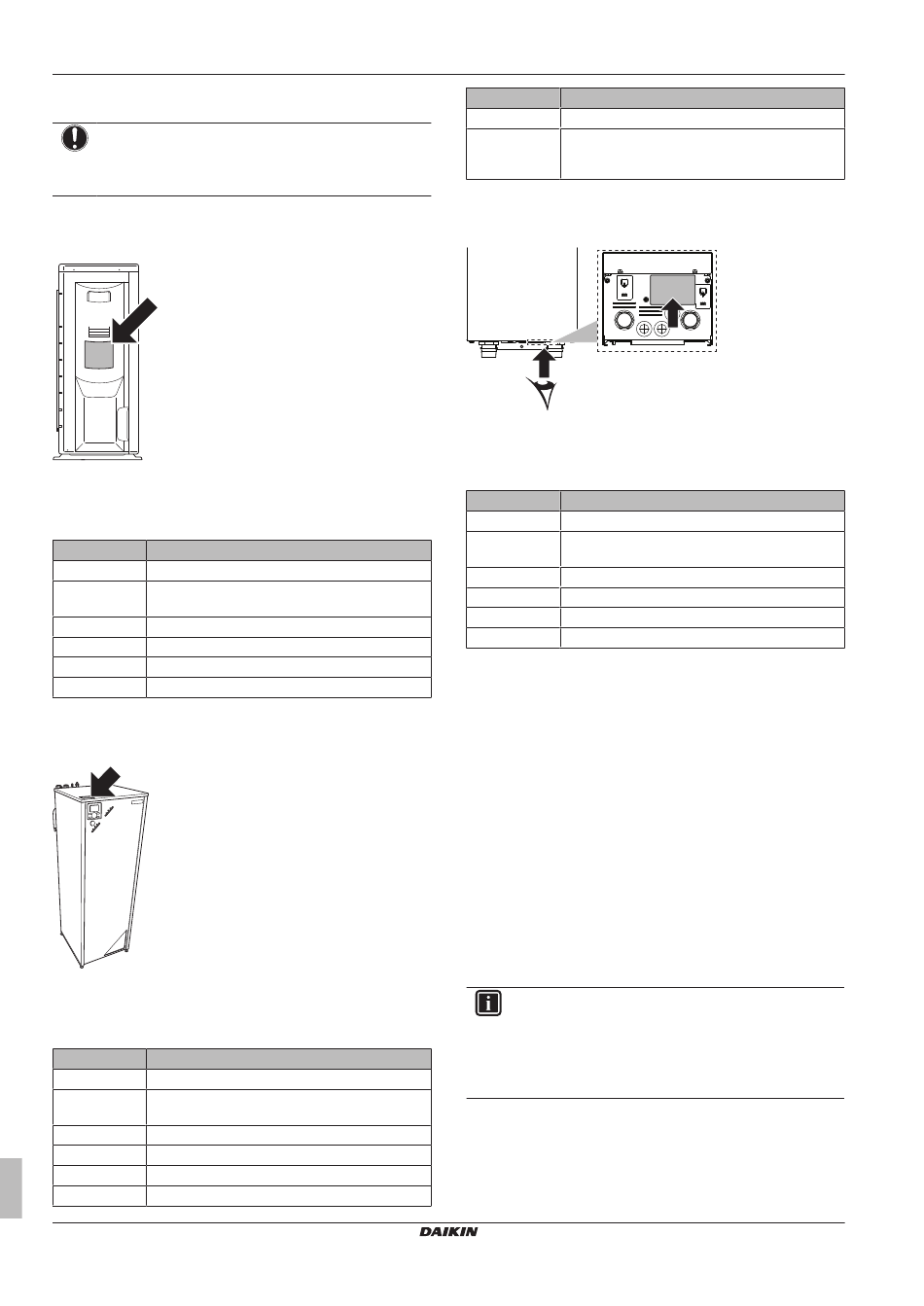

4.2.1
Identificatielabel: Buitenunit
Plaats
Modelidentificatie
Voorbeeld: ER L Q 006 CA V3
Code
ER
Europese split buitenpaar-warmtepomp
L
Lage watertemperatuur – omgevingszone: −10~
−20°C
Q
Koelmiddel R410A
006
Capaciteitklasse
CA
Modelserie
V3
Elektrische voeding
4.2.2
Identificatielabel: Binnenunit
Plaats
Modelidentificatie
Voorbeeld: E HV H 04 S 18 CB V
Code
E
Europees model
HV
Op de vloer staande binnenunit met geïntegreerde
tank
H
Verwarming alleen
04
Capaciteitklasse
S
Geïntegreerd tankmateriaal: roestvrij staal
18
Volume geïntegreerde tank
Uitgebreide handleiding voor de installateur
10
Uitleg
Beschrijving
Code
CB
Modelserie
V
Model met éénfasige anti-legionellaverwarming in
de warmtapwatertank. (Zonder back-
upverwarming in het ruimteverwarmingscircuit.)
4.2.3
Identificatielabel: Back-upverwarming
Plaats
Modelidentificatie
Voorbeeld: EK L BUH CB 6 W1
Code
EK
Europese kit
L
Kit past bij EHBH_CBV- en EHVH_S_CBV-
binnenunits
BUH
Back-upverwarming
CB
Modelserie
6
Capaciteit van kit met verwarmingstoestel (kW)
W1
Elektrische voeding
4.3
Units en opties combineren
4.3.1
Mogelijke opties voor de buitenunit
Lekbak (EKDP008CA)
De lekbak is nodig om de buitenunit af te laten. De lekbakkit bevat:
▪ Lekbak
▪ Installatiearmen
Voor de installatie-instructies, zie de installatiehandleiding van de
lekbak.
Lekbakverwarming (EKDPH008CA)
De lekbakverwarming is nodig om te beletten dat de lekbak bevriest.
Er wordt geadviseerd deze optie te installeren in koudere streken
met mogelijk lage omgevingstemperaturen of hevige sneeuwval.
Voor de installatie-instructies, zie de installatiehandleiding van de
lekbakverwarming.
INFORMATIE
Als de lekbakverwarming gebruikt wordt, MOET de jumper
JP_DP
op
de
service-printplaat
doorgesneden worden.
Nadat u de jumper hebt doorgesneden, MOET u de
buitenunit resetten om deze functie in te schakelen.
U-profielen (EKFT008CA)
De U-profielen zijn installatiearmen waarop de buitenunit kan
worden geplaatst.
Er wordt geadviseerd deze optie te installeren in koudere streken
met mogelijk lage omgevingstemperaturen of hevige sneeuwval.
ERLQ004~008CA + EHVH04+08S18+26CBV
Beschrijving
Uitleg
op
de
buitenunit
Daikin Altherma – Lage-temperatuur-Split
4P449975-1C – 2018.07
