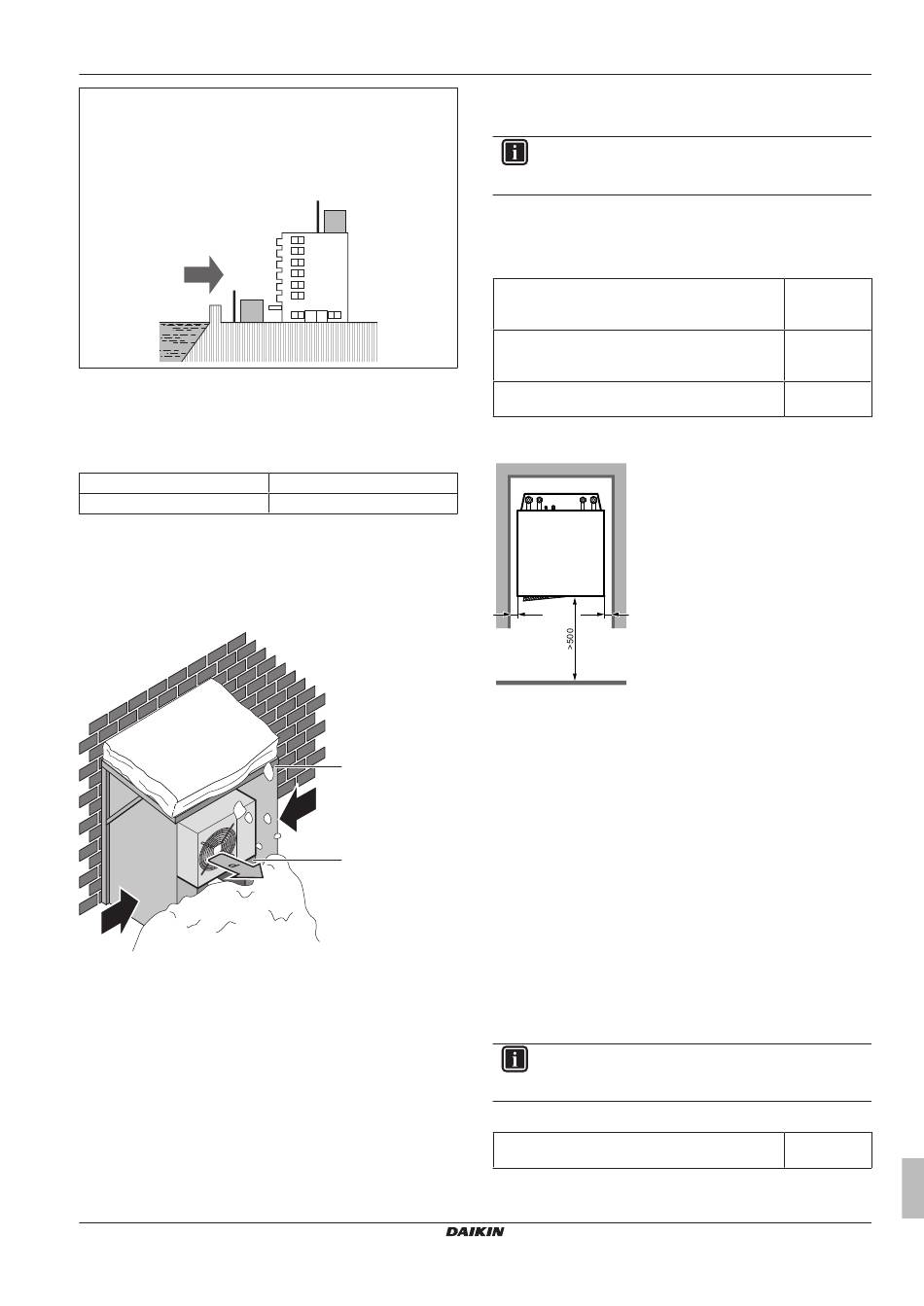

Installeer een afscherming tegen de wind als de buitenunit aan
rechtstreekse zeewind wordt blootgesteld.
▪ Hoogte van afscherming tegen wind≥1,5×hoogte van buitenunit
▪ Let bij de installatie van de afscherming tegen de wind op de
vereisten inzake de serviceruimte.
a
d
c
a
Zeewind
b
Gebouw
c
Buitenunit
d
Afscherming tegen wind
De buitenunit is ontworpen om alleen buiten geïnstalleerd te worden
en bij de volgende omgevingstemperaturen:
Stand Koeling
Stand Verwarming
6.2.2
Bijkomende vereisten inzake de
installatieplaats van de buitenunit in
koude klimaten
Bescherm de buitenunit tegen directe sneeuwval en zorg ervoor dat
de buitenunit NOOIT ingesneeuwd raakt.
c
a
Afdakje tegen de sneeuw
b
Voetstuk
c
Belangrijkste windrichting
d
Luchtuitlaat
Voorzie altijd minstens 300 mm vrije ruimte onder de unit. De unit
moet bovendien ook minstens 100 mm boven de maximaal
verwachte sneeuwhoogte geplaatst zijn. Zie
monteren" op pagina 32
voor meer informatie.
In streken met heftige sneeuwval is het belangrijk om een
installatieplaats te selecteren waar de sneeuw GEEN invloed heeft
op de unit. Wanneer de sneeuw zijwaarts kan vallen, zorg ervoor dat
de spoel van de warmtewisselaar NIET door de sneeuw gehinderd
kan worden. Indien nodig, monteer een afdakje tegen de sneeuw en
een voetstukje.
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – Lage-temperatuur-Split
4P449975-1C – 2018.07
d
c
b
10~43°C
–25~25°C
a
c
b
"7.3 De buitenunit
6.2.3
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
>10
>10
(mm)
▪ De ondergrond moet sterk genoeg zijn om het gewicht van de unit
te dragen. Neem als gewicht het gewicht van de unit met een volle
tank voor warm tapwater.
Zorg ervoor dat in het geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de omgeving.
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
6.2.4
Vereisten voor de plaats waar de back-
upverwarming geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Houd rekening met de volgende richtlijnen:
Maximumafstand tussen de back-upverwarming en
de binnenunit
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
Uitgebreide handleiding voor de installateur
6 Voorbereiding
30 m
3 m
20 m
10 m
25
