4×

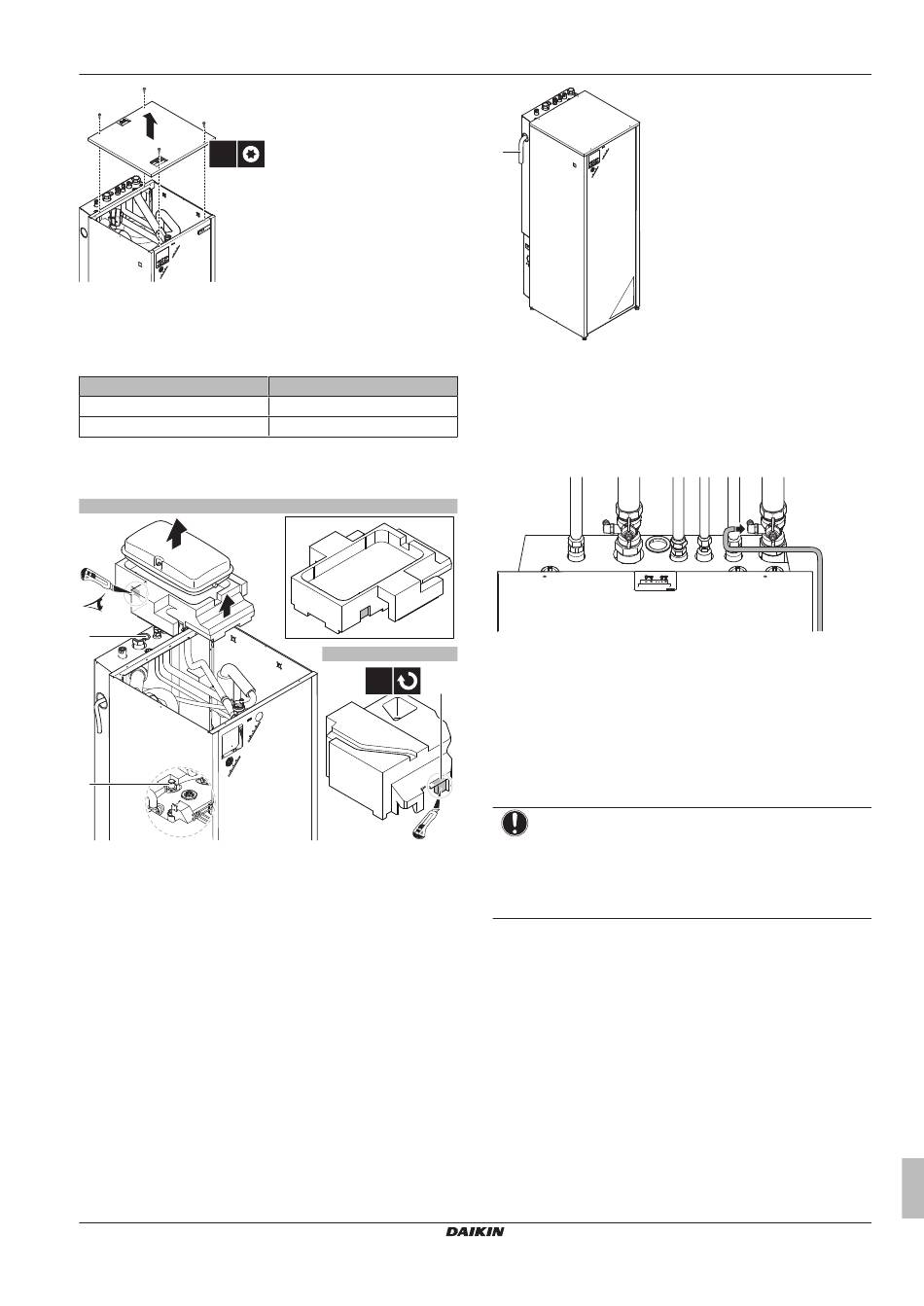

3 In geval van een unit met een tankcapaciteit van 180 l,
verwijdert u het expansievat.
4 Verwijder de bovenisolatie.
5 Snij onderdeel (c) uit de bovenisolatie.
Tankcapaciteit
180 l
260 l
6 Sluit de hercirculatieleiding aan op de hercirculatieaansluiting
(b) en breng de leiding doorheen het gat in de achterzijde van
de unit (a).
A
a
b
a
Gat om leiding doorheen te brengen
b
Hercirculatieaansluiting
c
Uitsnijlocatie
7 Plaats de bovenisolatie, het expansievat (in geval van een unit
met een tankcapaciteit van 180 l) en de kast en maak ze vast.
7.9.6
De drukveiligheidsklep op de afvoer
aansluiten
De uitblaas van de drukveiligheidsklep komt uit de achterzijde van
de unit.
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – Lage-temperatuur-Split
4P449975-1C – 2018.07
Uitsnijpositie
Links OF rechts
Achterkant
180 l
A
260 l
180°
a
a
Uitblaas van de overdruk
De uitblaas moet conform de geldende wetgeving op een geschikte
afvoer aangesloten worden. Het is raadzaam een vergaarbak te
gebruiken.
7.9.7
Het watercircuit vullen
1 Sluit de watertoevoerslang aan op de vulkraan.
2 Open de vulkraan.
3 Zorg ervoor dat het automatisch ontluchtingsventiel open staat
c
(minstens 2 draaien).
4 Vul met watercircuit tot de manometer een druk aangeeft van
±2,0 bar.
5 Ontlucht het watercircuit zoveel als mogelijk.
6 Sluit de vulkraan.
7 Koppel de watertoevoerslang los van de vulkraan.
OPMERKING
De waterdruk op de manometer varieert volgens de
watertemperatuur
watertemperatuur).
De waterdruk moet echter steeds groter dan 1 bar zijn om
te voorkomen dat lucht in het circuit zou binnendringen.
7.9.8
De tank voor warm tapwater vullen
1 Open om beurt elke warmwaterkraan om de leidingen van het
systeem te ontluchten.
2 Open de toevoerkraan van het koud water.
3 Sluit alle waterkranen nadat alle lucht uit de leidingen is
verwijderd.
4 Controleer op waterlekkages.
5 Bedien
handmatig
overdrukveiligheidsklep om zeker te zijn dat het water
ongehinderd doorheen de afvoerleiding kan vloeien.
7 Installatie
(hogere
druk
bij
hogere
de
ter
plaatse
geplaatste
Uitgebreide handleiding voor de installateur
43
