3 Bevestig
de
kabel
kabelbinderbevestigingen.
OPMERKING
De afstand tussen de kabels voor hoge spanning en deze
voor lage spanning moet minstens 50 mm bedragen.
INFORMATIE
▪ Voor meer bijzonderheden over de verbindingen en
aansluitingen, raadpleeg het bedradingsschema.
▪ Gebruik meeraderige kabels.
7.11
De installatie van de buitenunit
voltooien
7.11.1
De installatie van de buitenunit voltooien

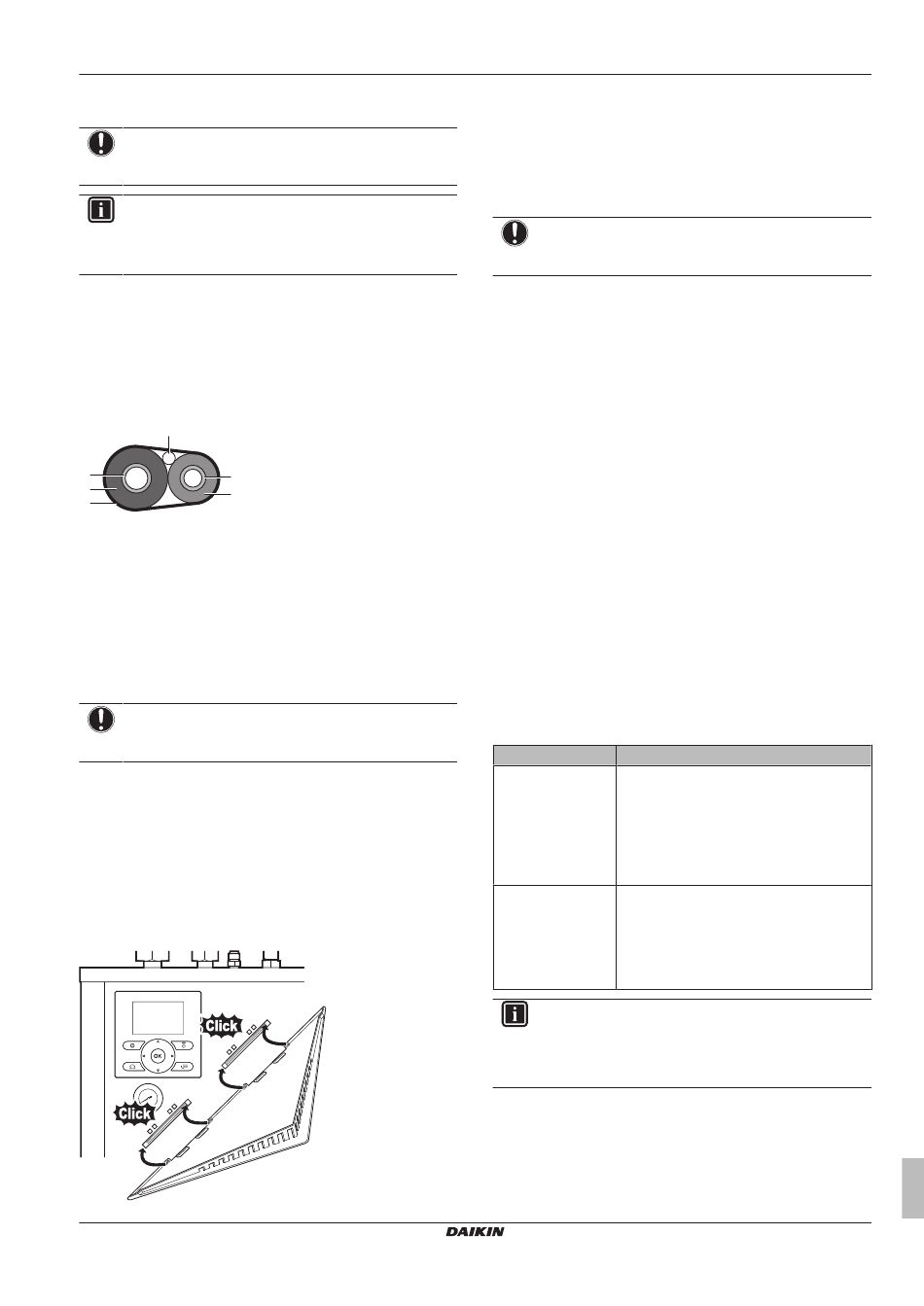

1 Isoleer en bevestig als volgt de koelmiddelleiding en de
doorverbindingskabel:
c
a
d
b
e
f
a
Gasleiding
b
Isolatie gasleiding
c
Doorverbindingskabel
d
Vloeistofleiding
e
Isolatie vloeistofleiding
f
Afwerkkleefband
2 Plaats het servicedeksel terug.
7.11.2
De buitenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Sluit het servicedeksel.
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u
het aanhaalkoppel van 4,1 N•m NIET overtreft.
7.12
De installatie van de binnenunit
voltooien
7.12.1
Het deksel van de gebruikersinterface op
de binnenunit bevestigen
1 Controleer of het frontpaneel van de binnenunit verwijderd
werd. Zie
"7.2.3 De binnenunit openen" op
2 Duw het deksel van de gebruikersinterface in de scharnieren.
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – Lage-temperatuur-Split
4P449975-1C – 2018.07
met
kabelbinders
op
pagina 31.
de
3 Monteer het frontpaneel op de binnenunit.
7.12.2
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Plaats de bovenplaat terug.
3 Plaats het frontpaneel terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
7.13
De installatie van de back-
upverwarming voltooien
7.13.1
De back-upverwarming sluiten
1 Sluit het deksel van de schakelkast.
2 Sluit de voorplaat.
8
Configuratie
8.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
Waarom
Indien u het systeem NIET correct configureert, kan het zijn dat het
NIET als verwacht werkt. De configuratie heeft invloed op de
volgende zaken:
▪ De berekeningen van de software
▪ Wat u op de gebruikersinterface kunt zien en doen
Hoe
U kunt het systeem op twee verschillende configureren.
Manier
Via de
gebruikersinterface
configureren
Via de PC-
configurator
configureren
INFORMATIE
Wanneer de installateurinstellingen gewijzigd worden, zal
de gebruikersinterface een bevestiging vragen. Na deze
bevestiging zal het scherm zich kort UITzetten en zal
"Bezig" gedurende enkele seconden verschijnen.
Toegang tot de instellingen – Legende voor tabellen
U
hebt
op
twee
installateurinstellingen. Beide manieren geven echter GEEN toegang
tot alle instellingen. Indien dit het geval is, staat N.v.t. (Niet van
toepassing) in de betreffende kolommen van de tabellen in dit
hoofdstuk.
8 Configuratie
Beschrijving
Eerste maal – Snelle wizard. Wanneer u de
gebruikersinterface (via de binnenunit) voor
de eerste maal AAN-zet, start een snelle
wizard om u te helpen het systeem te
configureren.
Nadien. Indien nodig kunt u later nog zaken
van de configuratie wijzigen.
U kunt de configuratie op de PC configureren
zonder ter plaatse te moeten zijn en de
configuratie daarna met de PC-configurator
naar het systeem downloaden.
Zie ook:
"8.1.1 De PC-kabel aansluiten op de
schakelkast" op
pagina 52.
verschillende
manieren
toegang
Uitgebreide handleiding voor de installateur
tot
de
51
