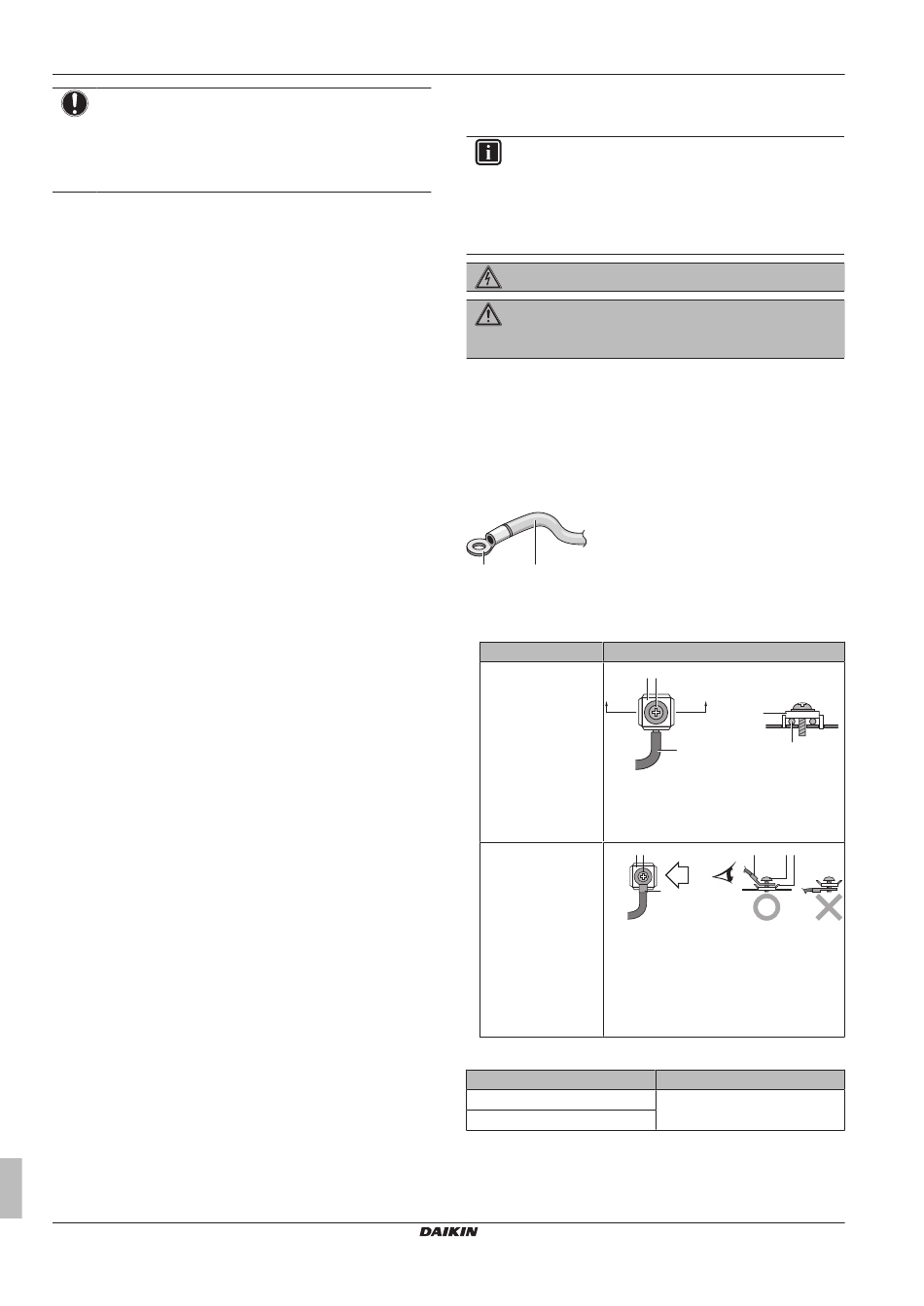

7 Installatie
OPMERKING
Om het systeem te bedienen, moet de tank voor warm
tapwater volledig gevuld zijn. Door het systeem in te
schakelen wanneer de tank niet vol is, kan de
geïntegreerde anti-legionellaverwarming beschadigd raken
en kunnen er elektrische storingen optreden.
7.9.9
De waterleidingen isoleren
Alle leidingen in het hele watercircuit MOETEN worden geïsoleerd
om
condensatie
en
verminderde
voorkomen.
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
7.10
De elektrische bedrading
aansluiten
7.10.1
Over het aansluiten van de elektrische
bedrading
Vooraleer de elektrische bedrading aan te sluiten
Let op de volgende punten:
▪ De koelmiddelleiding is aangesloten en gecontroleerd
▪ De waterleiding is aangesloten
Typische werkstroom
De elektrische bedrading aansluiten bestaat doorgaans uit de
volgende stappen:
1
Controleren of het systeem van elektrische voeding voldoet aan
de elektrische specificaties van de warmtepomp.
2
De elektrische bedrading op de buitenunit aansluiten.
3
De elektrische bedrading op de binnenunit aansluiten.
4
De primaire elektrische voeding aansluiten.
5
De gebruikersinterface aansluiten.
6
De afsluiters aansluiten.
7
De elektriciteitsmeters aansluiten.
8
De pomp voor warm tapwater aansluiten.
9
De alarmuitgang aansluiten.
10 De AAN/UIT-output van de ruimteverwarming aansluiten.
11 De omschakeling naar een externe warmtebron aansluiten.
12 De digitale ingangen van het energieverbruik aansluiten.
13 De veiligheidsthermostaat aansluiten.
14 De voeding van de anti-legionellaverwarming aansluiten.
15 De back-upverwarming aansluiten (indien van toepassing).
7.10.2
Over het voldoen aan de normen inzake
elektriciteit
Alleen voor binnenunits
Zie
"7.10.19 De voeding van de back-upverwarming aansluiten" op
pagina 49.
Uitgebreide handleiding voor de installateur
44
verwarmingscapaciteit
te
7.10.3
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.10.4
Richtlijnen voor het aansluiten van de
elektrische bedrading
Denk aan de volgende punten:
▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Schuif het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Éénaderige draad
A
a Éénaderige draad met open lus
b Schroef
c Platte sluitring
c b
Gevlochten geleider
met rond oog
a Klem
b Schroef
c Platte sluitring
O Toegelaten
X NIET toegelaten
Aanhaalmomenten
Item
M4 (X1M)
M4 (aarding)
7.10.5
De elektrische bekabeling op de
buitenunit aansluiten
1 Verwijder de 2 schroeven van het deksel van de schakelkast.
ERLQ004~008CA + EHVH04+08S18+26CBV
meeraderige
kabel
Methode
c b
AA´
A´
c
a
a
a
b
c
B
B
a
Aanhaalmoment (N•m)
1,2~1,5
Daikin Altherma – Lage-temperatuur-Split
4P449975-1C – 2018.07
