414D/419D/424D
Gebruiksaanwijzing
Helling (alleen 424D)
Opmerking
De kantelsensor registreert hellingen tot 360 °.
Houd de meter voor hellingmetingen zonder
zijdelingse kanteling vast (±10 °).
Slimme horizontaalmodus (alleen 424D)

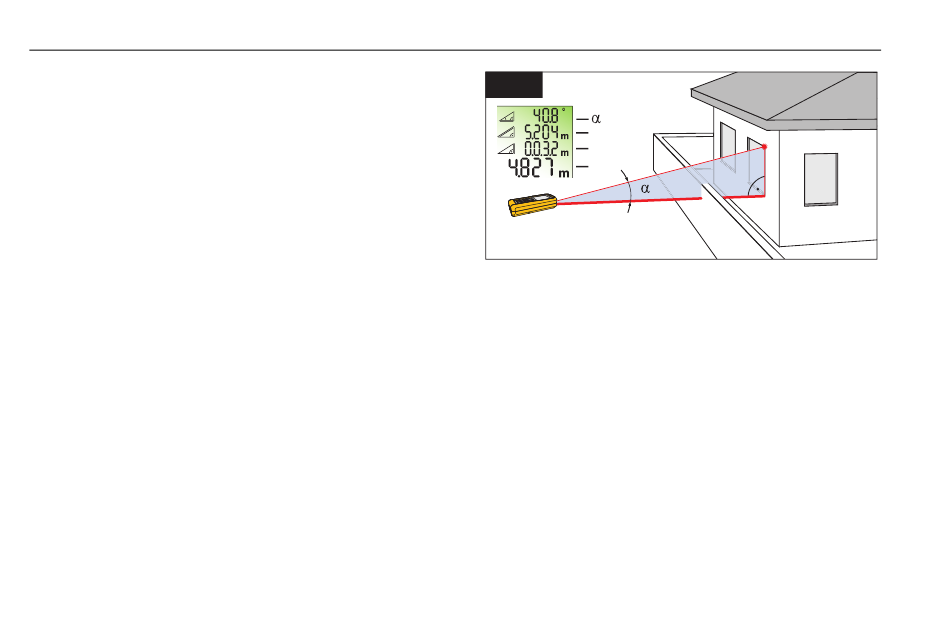

Met de slimme horizontaalmodus (indirecte horizontale
afstand) kunt u een horizontale afstand bepalen wanneer
de zichtlijn wordt versperd door een object of obstakel.
Zie afbeelding 11 voor meer informatie.
De helling wordt continu weergegeven als ° of %. Om de
eenheden te wijzigen, houdt u
2 seconden ingedrukt. De standaardeenheid is °.
Om te meten:
1.
Druk op
1x = slimme horizontaalmodus.
verschijnt op het display.
2.
Richt de laser op het doel.
3.
Druk op
. Het display toont alle resultaten als α
(hoek ), x (diagonale afstand ), en y (verticale
afstand ). De z (horizontale afstand) wordt
weergegeven in de resultaatregel.
4.
Druk op
om de slimme horizontaalmodus uit te
schakelen.
20
en
tegelijkertijd
`
11
X
Y
Z
X
Z
Hoogtebepaling (alleen 424D)
De hoogtebepaling wordt continu op het display
weergegeven als de meter op een statief draait. De
helling wordt continu in de geselecteerde meeteenheid
weergegeven als ° of %.
Om te meten:
1.
Druk op
2x = hoogtebepaling.
display.
2.
Richt de laser op het onderste doel.
3.
Druk op
.
wordt op het display weergegeven
met de afstand en hoek ten opzichte van het
onderste doel.
4.
Beweeg de laser naar boven naar het bovenste doel.
De hoogtebepaling start automatisch. Het display
toont de hoek ten opzichte van het huidige doel en
de verticale afstand vanaf het onderste doel.
Y
gwo09.eps
verschijnt op het
