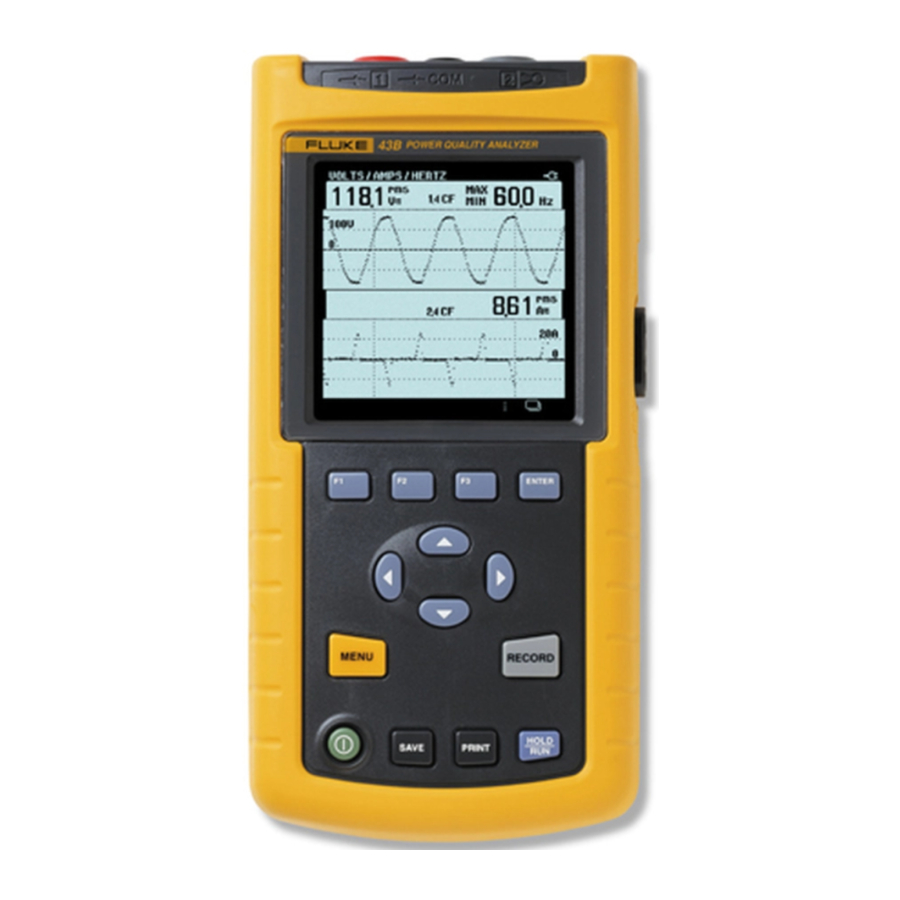

Fluke 43B, 43B/003 Handleiding

Uitpakken

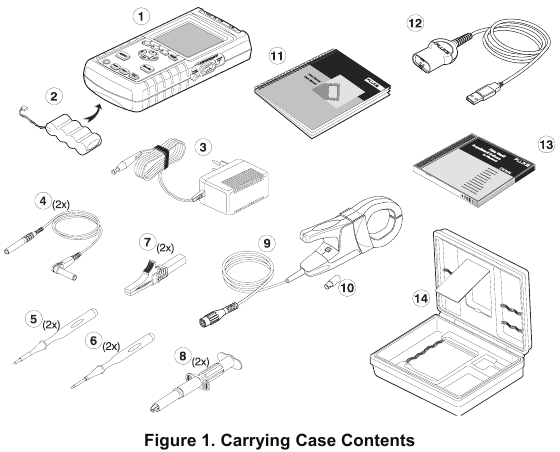

De volgende items zijn inbegrepen in uw Fluke 43B-kit. Zie Afbeelding 1.

Veiligheidsinformatie

Eerst lezen
Lees de veiligheidsinformatie voordat u de Fluke 43B gebruikt.
Specifieke waarschuwingen en voorzorgsmaatregelen, waar van toepassing, vindt u in de handleiding.

Een "Waarschuwing" identificeert omstandigheden en handelingen die gevaar(en) opleveren voor de gebruiker.

Een "Voorzichtig" identificeert omstandigheden en handelingen die de Fluke 43B kunnen beschadigen.

De volgende internationale symbolen worden gebruikt op de Fluke 43B en in deze handleiding:

	Lees de veiligheidsinformatie in de handleiding		Dubbele isolatie (beschermingsklasse)
	Aarde		Equipotentiaal ingangen, intern verbonden

Gebruik, om elektrische schokken te voorkomen, alleen een Fluke-voeding, model PM8907 (voedingsadapter/batterijlader).

Doe het volgende om elektrische schokken of brand te voorkomen als een Fluke 43B-gemeenschappelijke ingang is aangesloten op meer dan 42 V piek (30 V rms):

• Gebruik alleen meetsnoeren en meetsnoeradapters die bij de Fluke 43B zijn geleverd (of veiligheidsontworpen equivalenten zoals gespecificeerd in de accessoirelijst, zie de gebruikershandleiding.)
• Gebruik geen conventionele banaanstekkers met blootliggend metaal.
• Gebruik slechts één gemeenschappelijke aansluiting op de Fluke 43B.
• Verwijder alle meetsnoeren die niet in gebruik zijn.
• De maximaal toegestane ingangsspanning is 600V. Gebruik meetsnoeradapters met een nominale waarde van 600V of meer.
• Sluit bij het voeden van de Fluke 43B eerst de voedingsadapter aan op het stopcontact voordat u deze op de Fluke 43B aansluit.
• Steek geen metalen voorwerpen in de voedingsadapterconnector van de Fluke 43B.

In de oscilloscoopfunctie is het mogelijk om AC-koppeling te selecteren en de tijdbasisbereiken en amplitude handmatig te bedienen. In dit geval zijn de meetresultaten die op het scherm worden weergegeven mogelijk niet representatief voor het totale signaal. Dit kan ertoe leiden dat de aanwezigheid van gevaarlijke spanningen van meer dan 42 V piek (30 V rms) niet wordt gedetecteerd. Om de veiligheid van de gebruiker te garanderen, moeten alle signalen eerst worden gemeten met DC-koppeling. Dit zorgt ervoor dat het volledige signaal wordt gemeten.

De termen 'Geïsoleerd' of 'Elektrisch zwevend' worden in deze handleiding gebruikt om een meting aan te duiden waarbij de Fluke 43B COM (common, ook wel aarde genoemd) is aangesloten op een spanning die verschilt van de aarde.
De term "Geaard" wordt in deze handleiding gebruikt om een meting aan te duiden waarbij de Fluke 43B COM (common) is aangesloten op een aardpotentiaal.
De gemeenschappelijke ingangen van de Fluke 43B (rode INPUT 1-afscherming, grijze INPUT 2-afscherming en zwarte 4 mm banaanstekker COM-ingang) zijn intern verbonden via zelfherstellende foutbeveiliging. Dit wordt aangegeven met het symbool.

De ingangsconnectoren hebben geen blootliggend metaal en zijn volledig geïsoleerd om te beschermen tegen elektrische schokken. De zwarte 4 mm banaanstekker COM (common) kan worden aangesloten op een spanning boven de aarde voor geïsoleerde (elektrisch zwevende) metingen en is geschikt voor maximaal 600V rms boven de aarde.

Als de veiligheidsvoorschriften in het gedrang komen
Het gebruik van de Fluke 43B op een manier die niet is gespecificeerd, kan de bescherming die de apparatuur biedt, aantasten. Controleer voor gebruik de meetsnoeren op mechanische schade en vervang beschadigde meetsnoeren!
Als het waarschijnlijk is dat de veiligheid in het gedrang is gekomen, schakel dan de Fluke 43B uit en koppel deze los van de netspanning. De zaak moet dan worden doorverwezen naar gekwalificeerd personeel. De veiligheid komt waarschijnlijk in het gedrang als de Fluke 43B bijvoorbeeld de beoogde metingen niet uitvoert of zichtbare schade vertoont.

Stroomtang

• Wees uiterst voorzichtig bij het vastklemmen van de stroomtang rond ongeïsoleerde geleiders of stroomrails.
• Gebruik de stroomtang nooit op circuits met een nominale spanning hoger dan 600V in meetcategorie III (CAT III) van EN/IEC61010-1
• Houd uw vingers achter de vingerbescherming.

Gebruik geen stroomtang die gebarsten of beschadigd is, of een defecte kabel heeft. Dergelijke probes moeten onbruikbaar worden gemaakt door de klem dicht te tapen om bediening te voorkomen.

Introductie van het product

Het apparaat inschakelen

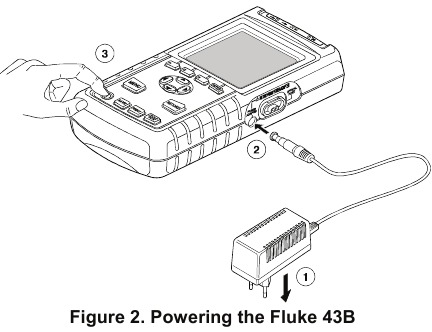

Om de Fluke 43B van stroom te voorzien via een standaard stopcontact, voert u de stappen 1-3 uit.

1. Steek de voedingsadapter in het stopcontact.
2. Sluit de voedingsadapterkabel aan op de Fluke 43B (zie Afbeelding 2).

3. Schakel de Fluke 43B in.
   Het openingsscherm verschijnt op het display (zie Afbeelding 3).


Opmerking
Als de Fluke 43B niet inschakelt, zijn de batterijen mogelijk leeg. Laat de Fluke 43B 15 minuten aangesloten op het stopcontact en probeer het opnieuw.

Het scherm toont welke meetsnoeren of probes u op de ingangen moet gebruiken.
Merk bijvoorbeeld op dat u in het scherm in Afbeelding 3 MEETLEIDINGEN moet gebruiken voor spanningsmetingen en een 1 mV/A stroomtang voor stroommetingen.

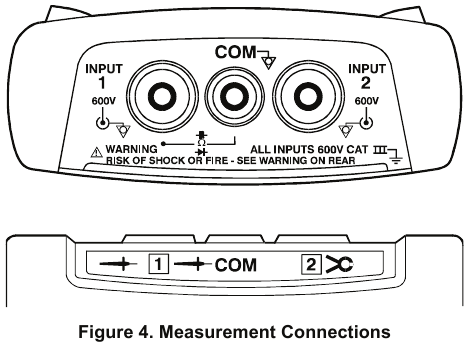

Ingangen

INPUT 1: Gebruik de rode meetsnoer op ingang 1 ( )
COM : Gebruik de zwarte meetsnoer op de COM-ingang ( COM).
Gebruik deze ingangen voor alle spanningsmetingen en voor Ohm-, continuïteits-, diodecapaciteit- en temperatuurmetingen.
De gemeenschappelijke ingangen van de Fluke 43B (rode INPUT 1-afscherming, grijze INPUT 2-afscherming en zwarte COM-ingang) zijn intern verbonden via zelfherstellende foutbeveiliging.
INPUT 2: Gebruik de i400s AC-stroomtang op ingang 2 ( ).
Deze ingang wordt voornamelijk gebruikt voor stroommetingen. Gebruik de BB120-banaan-naar-BNC-adapter om de stroomtang aan te sluiten.

Opmerking
Als u andere meetsnoeren of probes gebruikt, wijzigt u de probe-instellingen in het instrumentinstellingenmenu (zie "Probes selecteren").

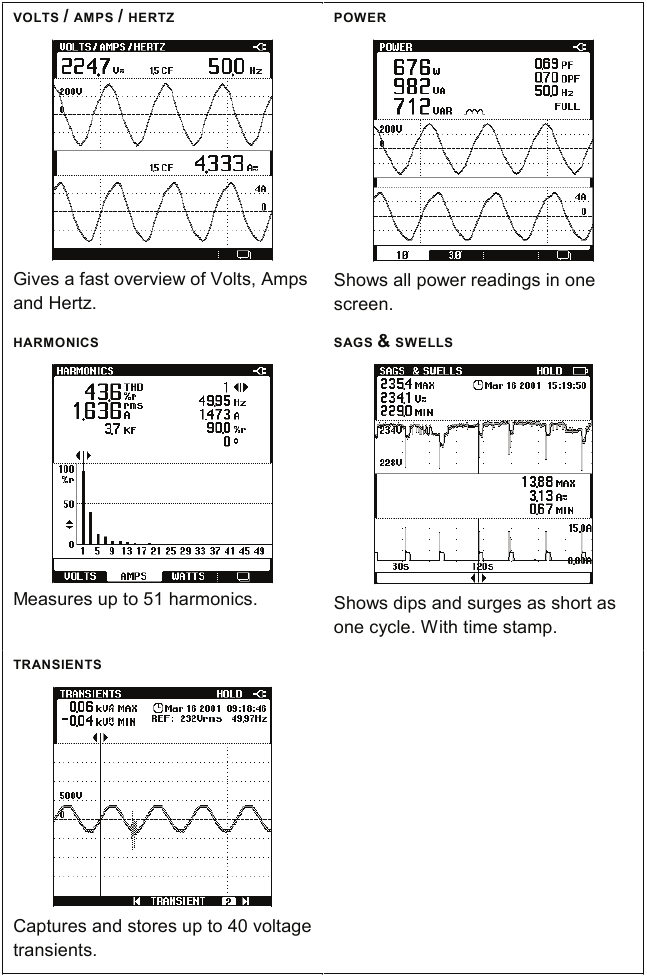

Hoofdmenu

Alle functies kunnen eenvoudig worden geselecteerd in het hoofdmenu.

1. Open het hoofdmenu

Volt / Ampère / Hertz

Deze functie geeft tegelijkertijd het spannings- en stroomsignaal weer. Ook de Crest-factor wordt weergegeven. Gebruik deze functie om een eerste indruk te krijgen van het spannings- en stroomsignaal voordat u het signaal in meer detail onderzoekt met de andere functies.
Met de ENTER-toets kunt u schakelen tussen de functies Volt / Ampère / Hertz, Vermogen en Harmonischen.

Vermogen

Deze functie meet en toont de volgende vermogenswaarden: actief vermogen (W), schijnbaar vermogen (VA), reactief vermogen (VAR), arbeidsfactor (PF), verschuivingsarbeidsfactor (DPF of cos ϕ) en frequentie. De spannings- en stroomgolfvormen geven een visuele weergave van de faseverschuivingen
De Fluke 43B kan vermogensmetingen uitvoeren op gebalanceerde 3-fase, 3-geleider energiesystemen. De belasting moet goed gebalanceerd zijn en een wye- of deltabekabeling hebben. Dit maakt het mogelijk om driefasenvermogen te meten met behulp van enkelfase aansluitingen. De driefasenvermogensmodus meet alleen het fundamentele vermogen.
Met de ENTER-toets kunt u schakelen tussen de functies Vermogen, Harmonischen en Volt / Ampère / Hertz.

Harmonischen

Harmonischen zijn periodieke vervormingen van de spanning, stroom of vermogen sinusgolf. Het signaal kan worden opgevat als een combinatie van verschillende sinusgolven met verschillende frequenties. De bijdrage van elk van deze componenten aan het volledige signaal wordt weergegeven als een staaf.
De grote getallen verwijzen naar het volledige signaal; de kleine getallen horen bij de geselecteerde harmonische component.
Met de ENTER-toets kunt u schakelen tussen de functies Harmonischen, Volt / Ampère / Hertz en Vermogen.

Spanningsdips en -pieken

Spanningsdips en -pieken meten snelle afwijkingen (van één cyclus tot enkele seconden) van het normale spanningssignaal, en geven tegelijkertijd de stroom weer.
De resultaten worden op het scherm weergegeven als een grafiek. De grafiek toont de minimum- en maximumwaarden op elk punt van de grafiek.
De functie SAGS & SWELLS is vooral handig voor het vastleggen van flikkeringen.

Transiënten

Transiënten zijn snelle pieken op het spannings- (of stroom) signaal. Pieken kunnen voldoende energie bevatten om gevoelige elektronische apparatuur te beschadigen.
Deze functie detecteert pieken op het spanningssignaal en slaat een afbeelding van het signaal op in het geheugen. Een transiënt wordt gedetecteerd wanneer deze een envelop rond de spanningsgolfvorm kruist. De breedte van de envelop kan handmatig worden ingesteld.

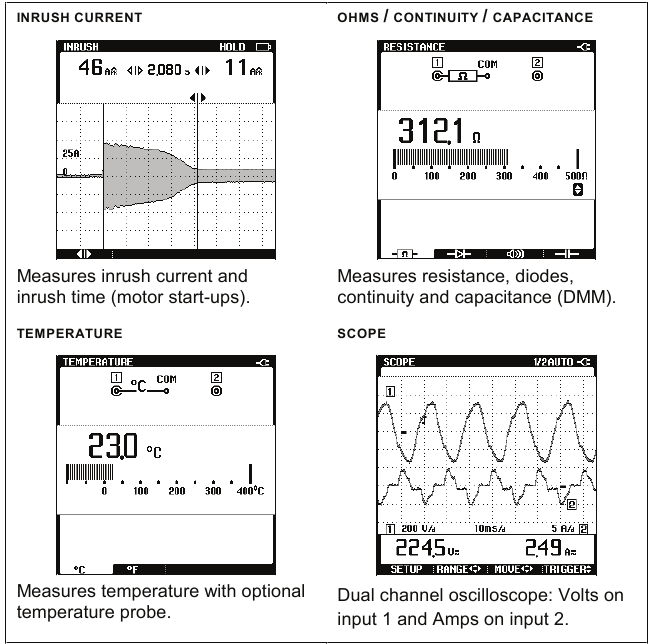

Inschakelstroom

Inschakelstromen zijn piekstroomen die bijvoorbeeld optreden wanneer een grote motor wordt gestart.
Deze functie toont het stroomsignaal op het moment van de piek. Als de stroom een gespecificeerd niveau overschrijdt, verschijnt het signaal als een grijze band op het display, gevormd door de piek-piekwaarden van de golfvorm.
Gebruik INRUSH CURRENT om te zoeken naar inschakelstromen of andere piekstroomen.
Meet de piekwaarde en de duur van de piekstroom.

Sondes selecteren

Gebruik voor standaardbediening de rode meetleiding op ingang , de zwarte meetleiding op COM en de stroomtang op ingang . Als u andere meetkabels of sondes gebruikt, moet u de sonde-instellingen dienovereenkomstig wijzigen.

1. Open het hoofdmenu

Selecteer het type sonde dat u gaat gebruiken op ingang 1. Voor alle toepassingen in de Applicatiegids moet u meetkabels gebruiken.

4.

5. Accepteer de sonde-instellingen voor ingang 1. Het scherm sluit.
6. Selecteer nogmaals PROBES.

Selecteer de gevoeligheid van de stroomprobe die u gaat gebruiken op ingang 2.
Gebruik voor alle toepassingen in de Applicatiegids de i400s stroomprobe en kies 1 mV/A.

7. Ga naar de sonde-instellingen voor ingang 2.

9. Accepteer de sonde-instellingen voor ingang 2.

Let op
Selecteer 1V/A bij gebruik van meetkabels op ingang [2] in de Scope-modus. Een aflezing van 1A is dan gelijk aan 1V.

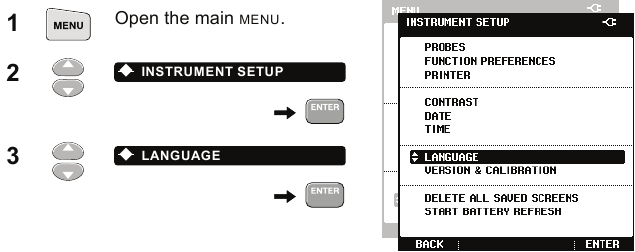

Een taal selecteren

U kunt kiezen tussen Engels en andere talen. Om bijvoorbeeld de taal in het Spaans te wijzigen, doet u het volgende:

Let op
Combinaties van talen (een of meer) zijn afhankelijk van de bestelde versie.

Alle tekst op het scherm verandert onmiddellijk in de nieuwe taal.

FlukeView software gebruiken

Dit gedeelte legt uit hoe u de Fluke 43B aansluit op een pc voor gebruik met de FlukeView Power Quality Analyzer-software of om rapporten te maken in MS-Word.

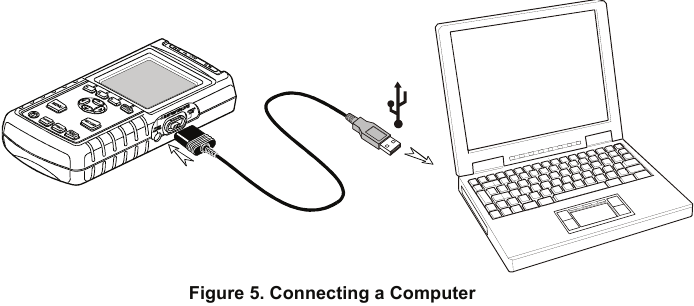

Gebruik de optisch geïsoleerde USB-kabel op de optische poort om de Fluke 43B aan te sluiten op een pc (zie Afbeelding 5).

Let op
Lees voor informatie over het installeren en gebruiken van de FlukeView-software de FlukeView SW43W gebruikershandleiding zoals meegeleverd op CDROM.
Om een rapport in MS-Word te maken, zie: "Rapporten maken" in Hoofdstuk 5 van de Applicatiegids.

Het apparaat resetten

Om de Fluke 43B terug te zetten naar de fabrieksinstellingen en terug te keren naar het openingsscherm, reset u de Fluke 43B. Door het resetten worden schermgeheugens niet gewist.

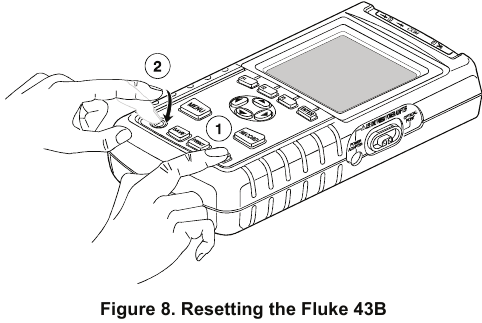

Schakel de Fluke 43B uit en ga als volgt te werk (zie Fig. 8):

1. Houd ingedrukt.
2. Druk op en laat los.
   De Fluke 43B wordt ingeschakeld en u zou een dubbele pieptoon moeten horen, ten teken dat de resetbewerking succesvol was.
3. Laat de HOLD-toets los.
   Het openingsscherm met de standaardinstellingen verschijnt op het display.

4. Ga verder.

BESTELLEN EN HULP KRIJGEN
Om een geautoriseerd servicecentrum te vinden, kunt u ons bezoeken op het World Wide Web:
http://www.fluke.com
of bel Fluke via een van de onderstaande telefoonnummers:
+1-888-993-5853 in de VS en Canada
+31-40-2675200 in Europa
+1-425-446-5500 vanuit andere landen
