nl | Productbeschrijving
3.4

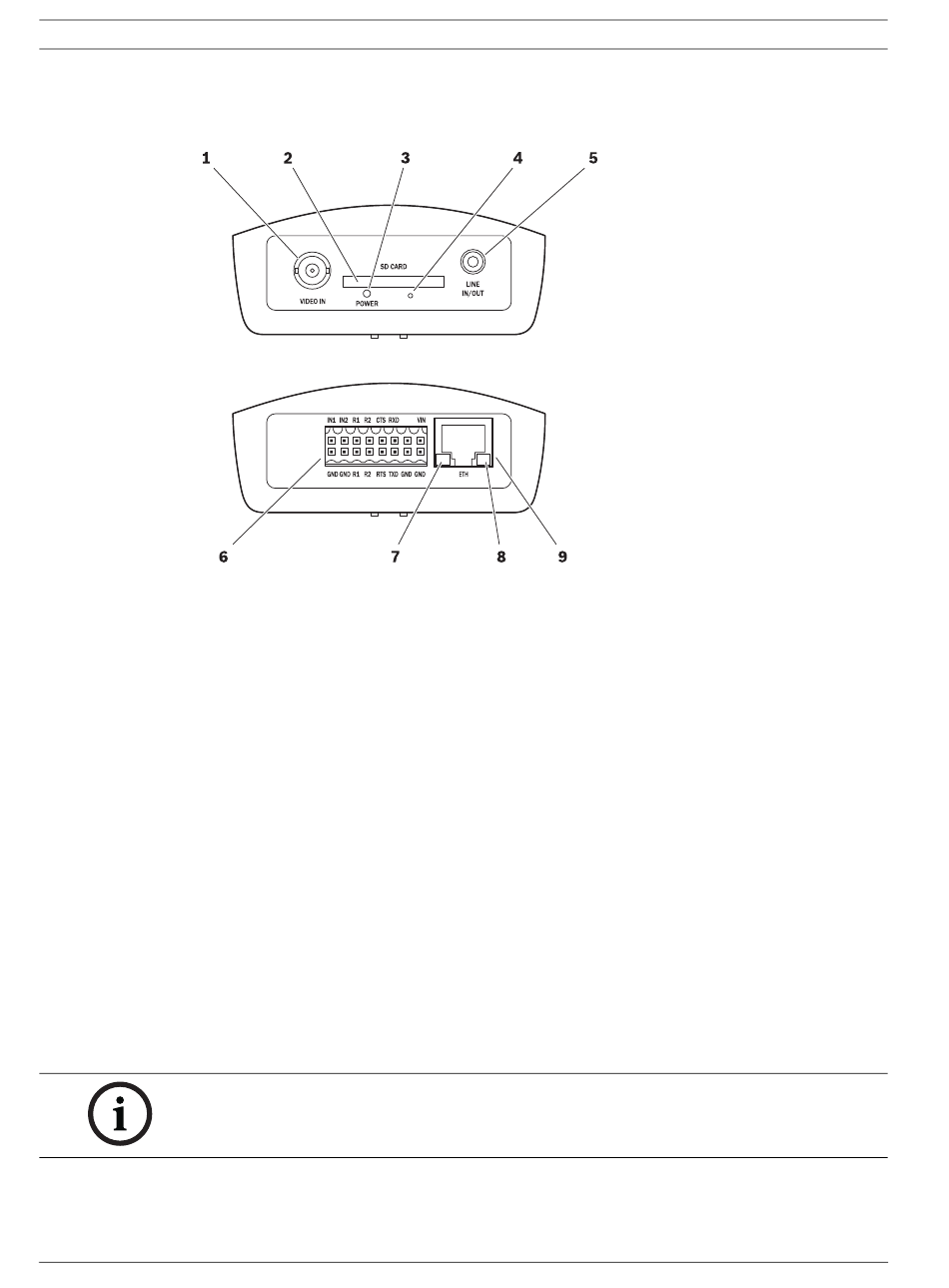

Aansluitingen, bedieningselementen en displays
Standaardversie
1
2
3
4
5
6
7
8
9
AANWIJZING!
Zie Paragraaf 8.4 LED's, Pagina 107 voor meer informatie over de LED's.
Voor klemmenblokbezetting , zie Paragraaf 8.8 Klemmenblok, Pagina 109.
DOC | V4.54 | 2011.09
VIDEO IN video-ingang
BNC-aansluiting voor de videobron
SD CARD sleuf
voor een SD-kaart
LED voor POWER
brandt groen wanneer de server klaar is voor gebruik
Knop voor het herstellen van fabrieksinstellingen
om de standaardinstellingen van de fabriek te herstellen
LINE IN/OUT audioverbinding (mono)
3,5 mm / 1/8 inch lijnuitgang van stereo-aansluiting voor het aansluiten van een
audioverbinding
Klemmenblok
voor alarmingangen, relaisuitgangen, seriële interface en voeding
Groene LED
brandt wanneer het apparaat is verbonden met het netwerk
Oranje LED
brandt tijdens de transmissie van gegevens
ETH RJ45-aansluiting
voor aansluiting op een Ethernet LAN (lokaal netwerk), 10/100 MBit Base-T
