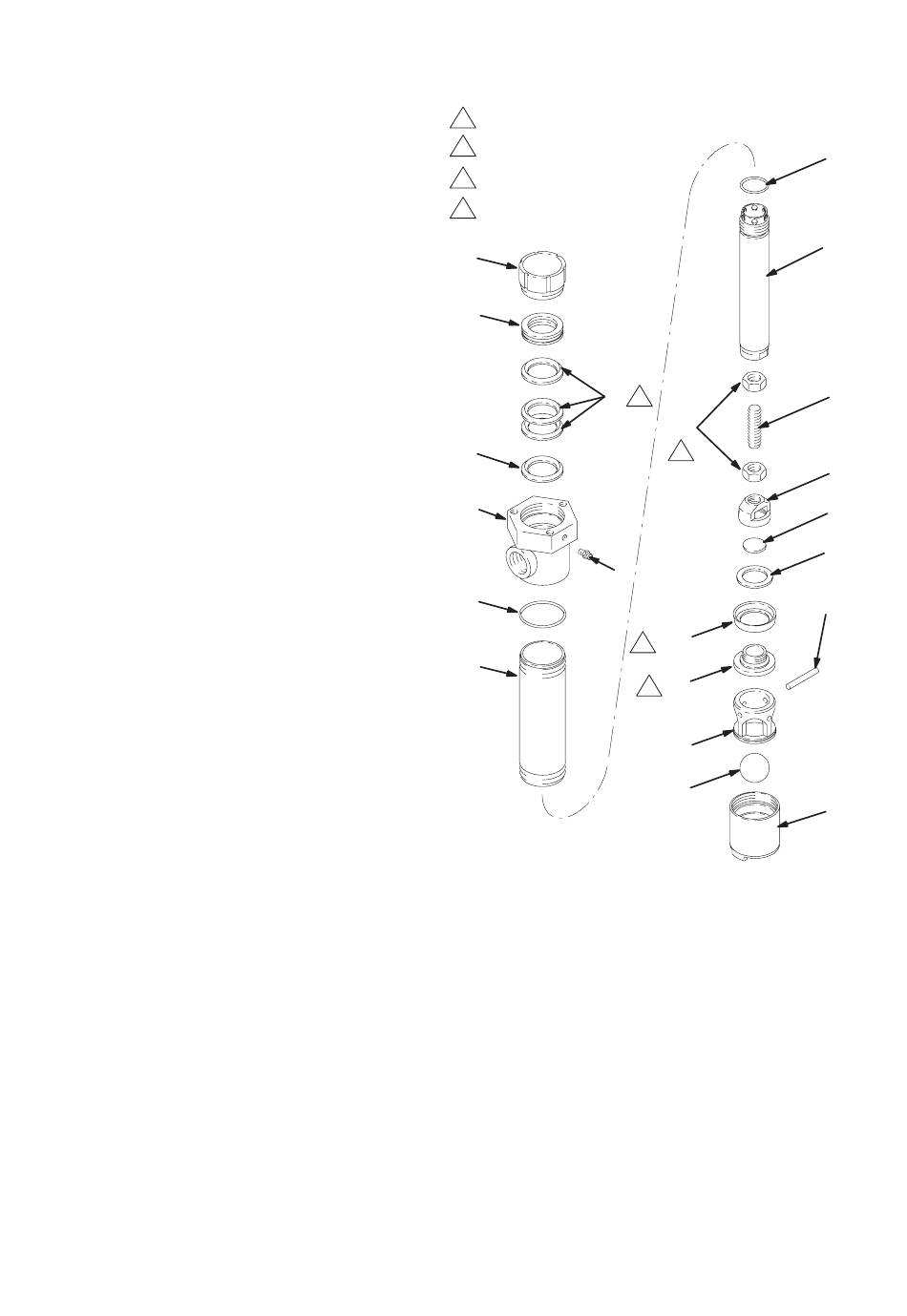

Onderdelen van de onderpomp
Model 237255 verdringerpomp, serie A
korte pomp, koolstofstaal, met PTFE pakkingen
Ref.
Onder-
Nr.
deelnr.
Beschrijving
1
177152
PAKKINGMOER
2*
178543
PAKKINGDRUKKER, vrouwelijk;
roestvast staal
3*
172487
V-PAKKING; PTFE
5*
172385
PAKKINGDRUKKER, mannelijk;
roestvast staal
6
178542
HUIS, uitlaathuis
7
101281
NIPPEL, smeernippel
8
104537
O-RING; PTFE
13
190063
CILINDER
14
177156
O-RING; Viton
15
217189
STANG, verdringerstang
16
105775
MOER, zeskant; M14 x 1,5
17
177160
STANG, verbindingsstang
18
177168
HUIS, klephuis, zuiger
19
177155
KLEP, zuigerklep
20
172393
SLUITRING; roestvast staal
21*
172489
BEKER, zuiger; PTFE
22
177151
ZUIGER, pomp
23
237493
VENTIEL, inlaat
26
172399
PEN, kogelaanslag
27
177230
GELEIDER, kogel
28
104586
KOGEL, inlaat; 32 mm (1,2") diam.
*
Deze onderdelen zitten in reparatieset 213013, die los
kan worden gekocht.
22 307427
Aantal
1
1
3
1
1
1
1
1
r
1
1
2
1
1
1
1
1
1
1
1
1
1
1
Aandraaien tot 31 N.m.
2
Aandraaien tot 33 N.m.
Lippen van V-pakkingen moeten naar
3
beneden gericht zitten.
Lipjes van pakking moeten naar
4
boven wijzen.
1
*2
3*
*5
6
7
8
13
3
16
2
*21
4
22
1
27
28
14
15
17
18
19
20
26
23
