Onderdelen van de onderpomp
Model 215954 verdringerpomp, serie D
voor 200 liter vat, koolstofstaal, met polyethyleen pakkingen
Model 215957 verdringerpomp, serie C
korte pomp, koolstofstaal, met polyethyleen pakkingen
Ref.
Onder-
Nr.
deelnr.
Beschrijving
1
177152
PAKKINGMOER
2*
178543
PAKKINGDRUKKER, vrouwelijk;
roestvast staal
3*
177164
V-PAKKING; polyethyleen
5*
172385
PAKKINGDRUKKER, mannelijk;
roestvast staal
6
178542
HUIS, uitlaathuis
7
101281
NIPPEL, smeernippel
8
104537
O-RING; PTFE
9
214583
VATAANSLUITING
Bevat onderdelen 10, 11 en 12
(alleen bij model 215954)
10
172405
. NAAF; nylon
11
104542
. SCHROEF, zeskantkop; M8 x 1,25
12
210834
. VATAANSLUITING; koolstofstaal
13
172416
CILINDER (model 215954)
177165
CILINDER (model 215957)
14
177156
O-RING; Viton
15
217189
STANG, verdringerstang
16
105775
MOER, zeskant; M14 x 1,5
17
177150
STANG, verbindingsstang
(model 215954)
177160
STANG, verbindingsstang
(model 215957)
18
177168
HUIS, klephuis, zuiger
19
177155
KLEP, zuigerklep
20
172393
SLUITRING; roestvast staal
21*
177159
BEKER, zuiger; polyethyleen
22
177151
ZUIGER, pomp
23
217102
VENTIEL, inlaat
*
Deze onderdelen zitten in reparatieset 215964, die los
kan worden gekocht.
Aantal
1
1
3
1
1
1
2
1
1
1
1
1
1
r
1
1
2
1
1
1
1
1
1
1
1

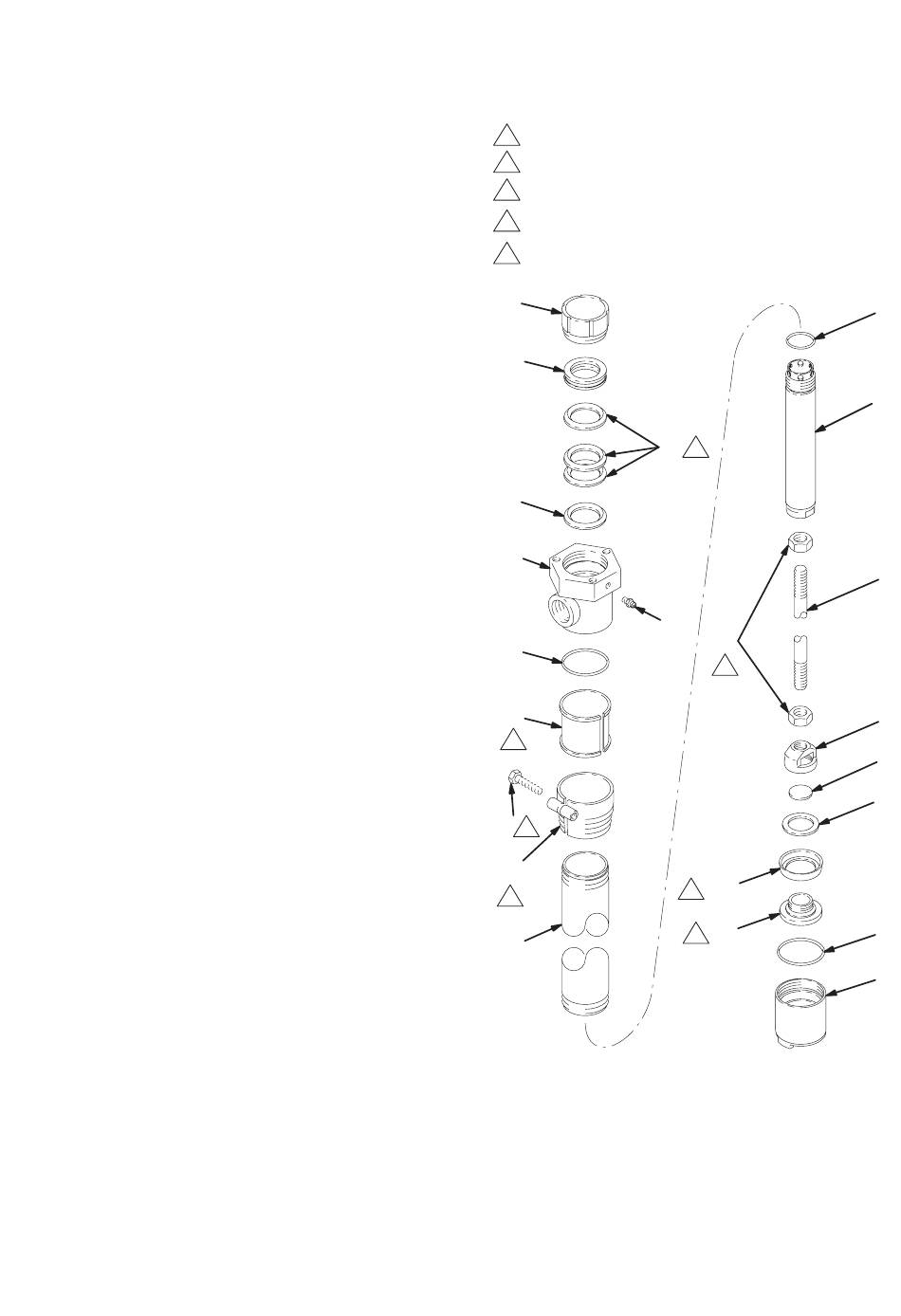

Afgebeeld model: 215954
1
Aandraaien tot 31 N.m.
2
Aandraaien tot 33 N.m.
3
Lippen van V-pakkingen moeten naar beneden gericht zitten.
4
Lipjes van pakking moeten naar boven wijzen.
5
Wordt alleen gebruikt op model 215954.
1
*2
3*
*5
6
8
10
5
11
5
12
5
13
3
7
16
2
*21
4
22
1
307427
14
15
17
18
19
20
8
23
03773
19
