Onderdelen van de onderpomp
Model 218113 verdringerpomp, serie A
voor 200 liter vat, koolstofstaal, met rubberen pakkingen
Model 218114 verdringerpomp, serie A
korte pomp, koolstofstaal, met rubberen pakkingen
Ref.
Onder-
Nr.
deelnr.
Beschrijving
1
177152
PAKKINGMOER
2*
179925
LAGER; acetaal
3*
107228
PAKKING, U-beker; Buna-N
4*
107227
O-RING; Buna-N
5*
179924
SLUITRING; roestvast staal
6
178542
HUIS, uitlaathuis
7
101281
NIPPEL, smeernippel
8
104537
O-RING; PTFE
9
214583
VATAANSLUITING
Bevat onderdelen 10, 11 en 12
(alleen bij model 218113)
10
172405
. NAAF; nylon
11
104542
. SCHROEF, zeskantkop; M8 x 1,25
12
210834
. VATAANSLUITING; koolstofstaal
13
172416
CILINDER (model 218113)
177165
CILINDER (model 218114)
14
177156
O-RING; Viton
15
217189
STANG, verdringerstang
16
105775
MOER, zeskant; M14 x 1,5
17
177150
STANG, verbindingsstang
(model 218113)
177160
STANG, verbindingsstang
(model 218114)
18
177168
HUIS, klephuis, zuiger
19
177155
KLEP, zuigerklep
20
172393
SLUITRING; roestvast staal
21*
177159
BEKER, zuiger; polyethyleen
22
177151
ZUIGER, pomp
23
217102
VENTIEL, inlaat
*
Deze onderdelen zitten in reparatieset 218112, die los
kan worden gekocht.
24 307427
Aantal
1
1
3
1
1
1
1
2
1
1
1
1
1
1
r
1
1
2
1
1
1
1
1
1
1
1

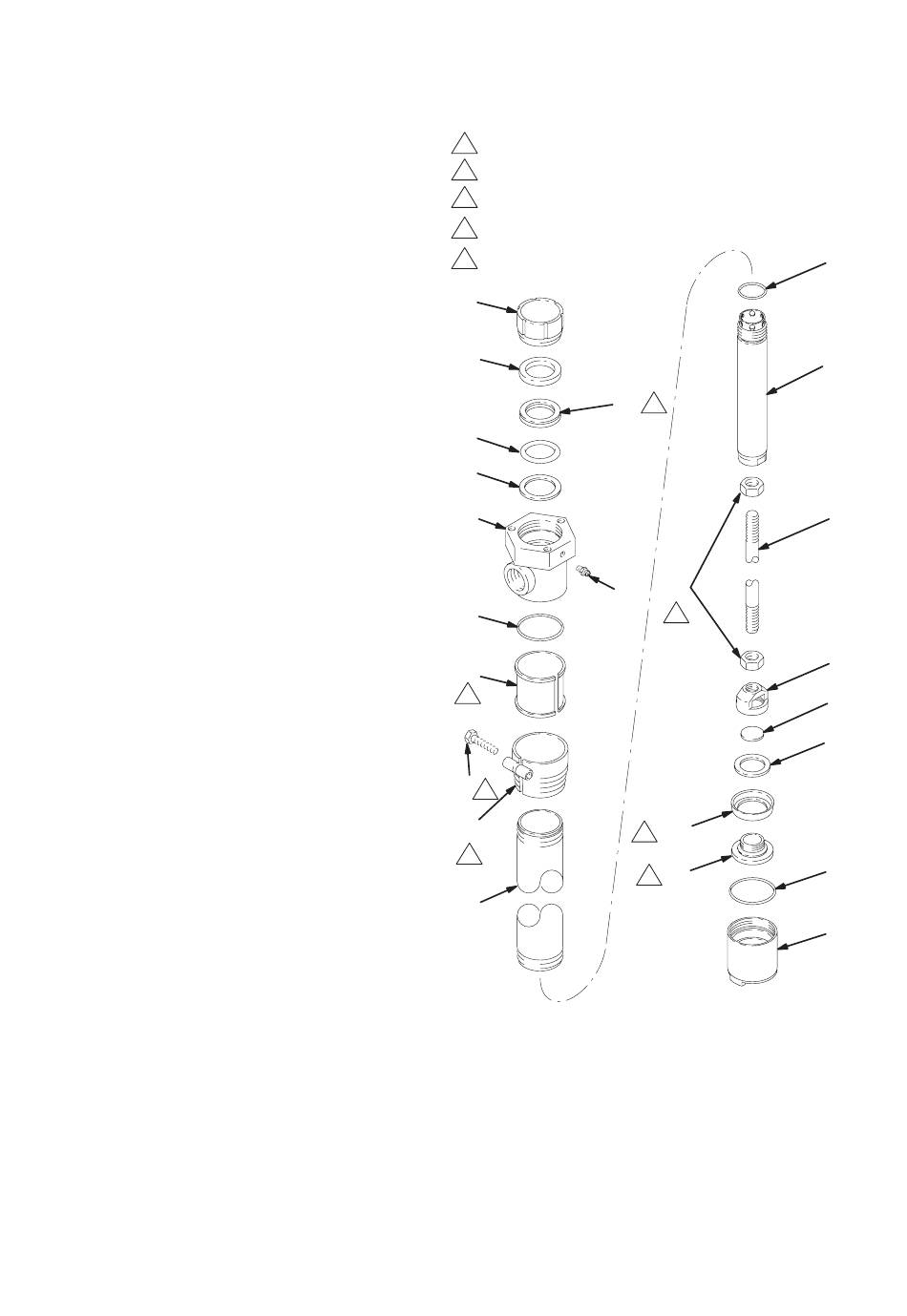

Afgebeeld model: 218113
1
Aandraaien tot 31 N.m.
2
Aandraaien tot 33 N.m.
3
Lippen van pakking moeten naar beneden wijzen.
4
Lipjes van pakking moeten naar boven wijzen.
5
Wordt alleen gebruikt op model 218113.
1
*2
3*
*4
*5
6
7
8
10
5
11
5
12
5
13
3
16
2
*21
4
22
1
14
15
17
18
19
20
8
23
03774
