Warmtepomp Alféa Excellia Duo A.I.
3.3
Controles en aansluiting
" De koelkring is zeer gevoelig voor stof en
vochtigheid, controleer of de zone rond de
verbinding droog en proper is alvorens de
doppen die de koelaansluitingen beschermen
te verwijderen.
" Indicatieve waarde van het blazen : 6bar
gedurende 30 seconden minimum voor een
leiding van 20 m.
Controle van de gasverbinding (grote diameter).
Sluit de gasverbinding aan op de uitwendige
eenheid. Blaas droge stikstof door de gasverbinding en
controleer het uiteinde ervan:
- Indien er water of onzuiverheden uit komen, gebruik
dan een nieuwe koelverbinding.
Zo niet, de flarekoppeling realiseren en onmiddellijk
de verbinding op de hydraulische module aansluiten.
Controle
van
de
diameter).
Sluit de vloeistofverbinding aan op de
hydraulische module. Blaas stikstof door het geheel
gas-condensorverbinding - vloeistofverbinding en
controleer het uiteinde ervan (kant uitwendige eenheid).
- Indien er water of onzuiverheden uit komen, gebruik
dan een nieuwe koelverbinding.
- Zo niet, de flarekoppeling realiseren en onmiddellijk
de verbinding op de uitwendige eenheid aansluiten.
Opmerkingen:
" Plaats de buis zeer zorgvuldig tegenover
haar koppeling om de schroefdraad niet te
beschadigen. Een goed uitgelijnde koppeling
kan gemakkelijk met de hand gemonteerd
worden zonder kracht te moeten gebruiken.
- Leef de aangeduide aanspankoppels na
Handleiding voor installatie en indienststelling "1879 - NL"
vloeistofverbinding
(kleine
(figuur
1
Azote
Stikstof
2
Azote
Stikstof
3
Azote
Stikstof

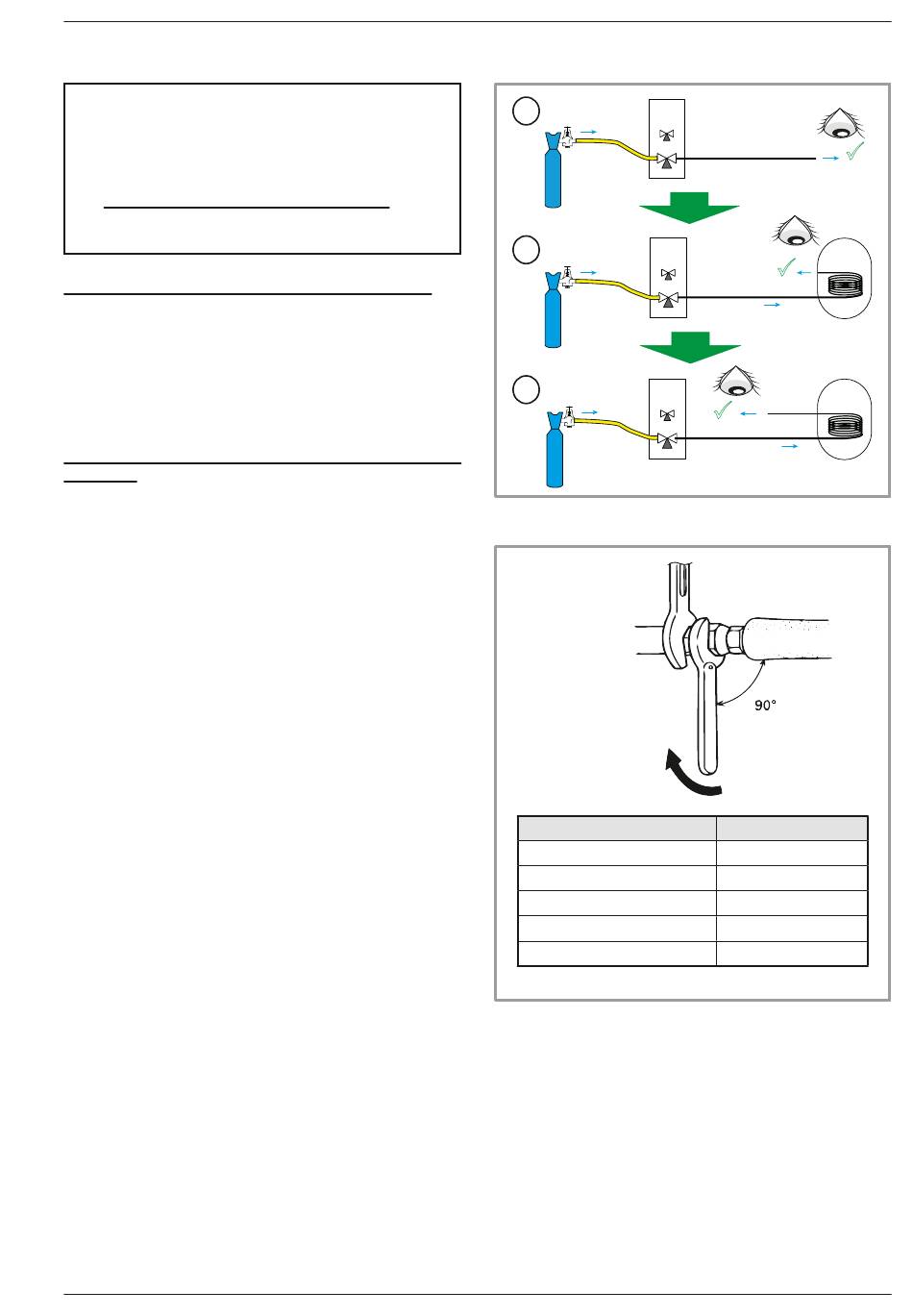

figuur 21 - Controle van de koeltechnische leidingen
Houdsleutel
Momentsleutel
20).
Beschrijving
Flare-moer 9.52 mm (3/8")
Flare-moer 15.88 mm (5/8")
Stop (A) 3/8"
Stop (A) 5/8"
Stop (B) 3/8", 5/8"
Stop (A) en (B) : zie
UE
Koelleiding
Liaison
gaz
"gas"
UE
Koelleiding
Liaison
"gas"
gaz
Liaison
Koelleiding
UE
liquide
"vloeistof"
gaz
Gas
Aanspankoppel
32 tot 42 Nm
63 tot 77 Nm
20 tot 25 Nm
30 tot 35 Nm
10 tot 12 Nm
figuur 22, bladzijde 25
figuur 20 - Aanspankoppels
MH*
MH*
.
