Warmtepomp Alféa Excellia Duo A.I.
10 Plannen van elektrisch kablering
Drukschakelaar
Temperatuurvoeler
Compressor
Temperatuurvoeler
Buiten
Temperatuurvoeler
Verdamper
Temperatuurvoeler
Perszijde
Temperatuurvoeler
Radiator
Temperatuurvoeler
Omgeving
verdamper
Temperatuurvoeler
Ontspanner
Compressor
Klemmenstrook
Klemmenstrook
Kleurcode
BK Zwart
BN Bruin
BU Blauw
GN Groen
GY Grijs
OG Oranje
RD Rood
VT Paars
WH Wit
YE Geel

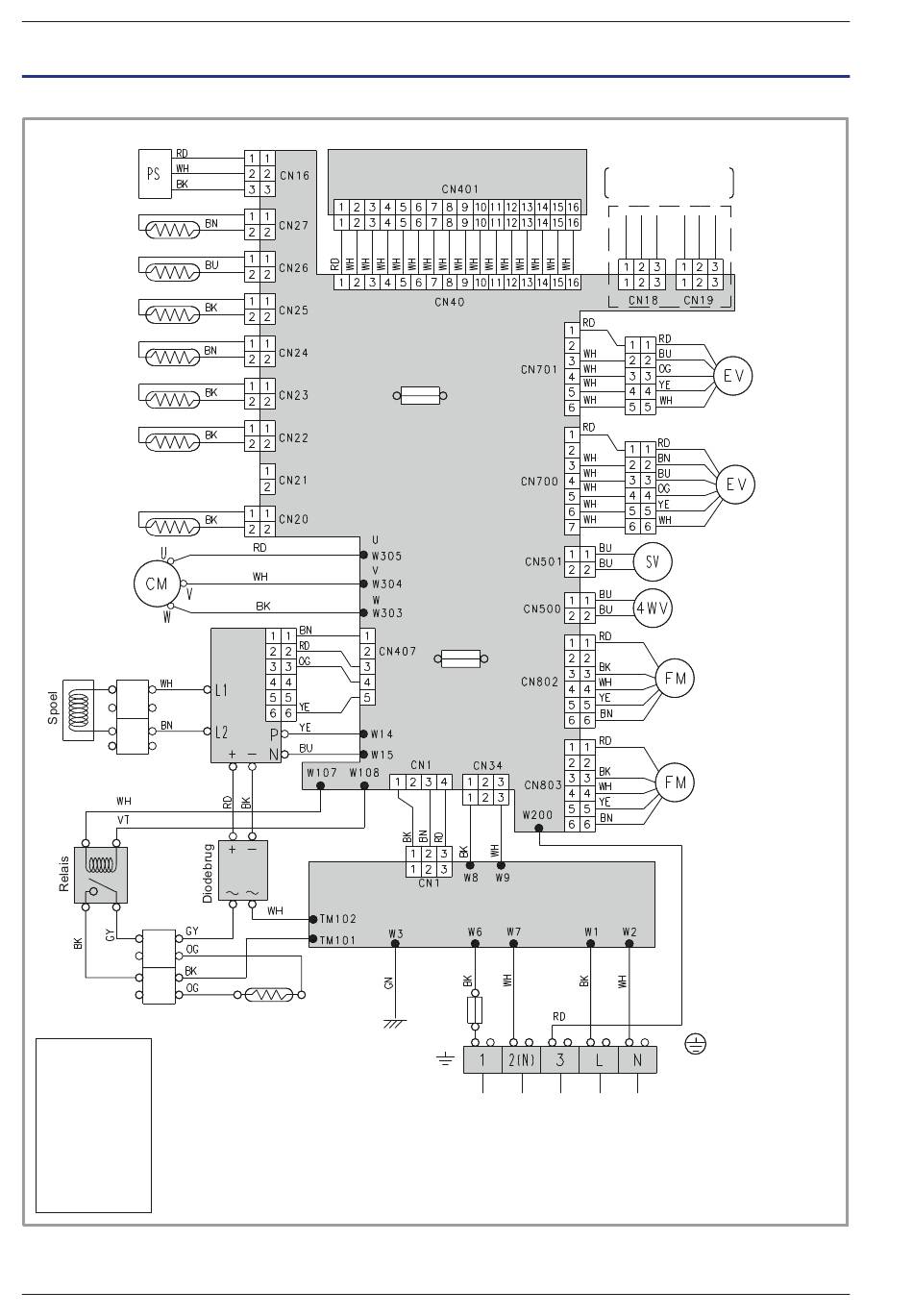

figuur 51 - Elektrische kablering buitenunit model Alféa Excellia Duo A.I. éénfasig
- 72 -
Stuurkaart (Inverter)
F4 T 5A - 250 V
Hoofdregelkaart
Kaart
actieve
filter
PTC
Zekering
Zekering
F2 T 3,15A - 250 V
Kaart filter
Onderlinge verbinding
tussen buitenunit
en hydraulische module
Handleiding voor installatie en indienststelling "1879 - NL"
Optie (connector)
Zie de technische
handleiding
Spoel
ontspanner
Spoel (Inj.)
ontspanner
Spoel (Inj.)
4 wegskraan
Motor ventilator 1
(bovenste)
Motor ventilator 2
(onderste)
Klemmenstrook
Electrische
voeding 230 V
