Warmtepomp Alféa Excellia Duo A.I.
5.3
Elektrische aansluitingen aan de kant
van de buitenunit driefasig
Toegang tot de klemmenstrook:
- De voorkant afnemen. Verwijder de schroeven en het
frontpaneel.

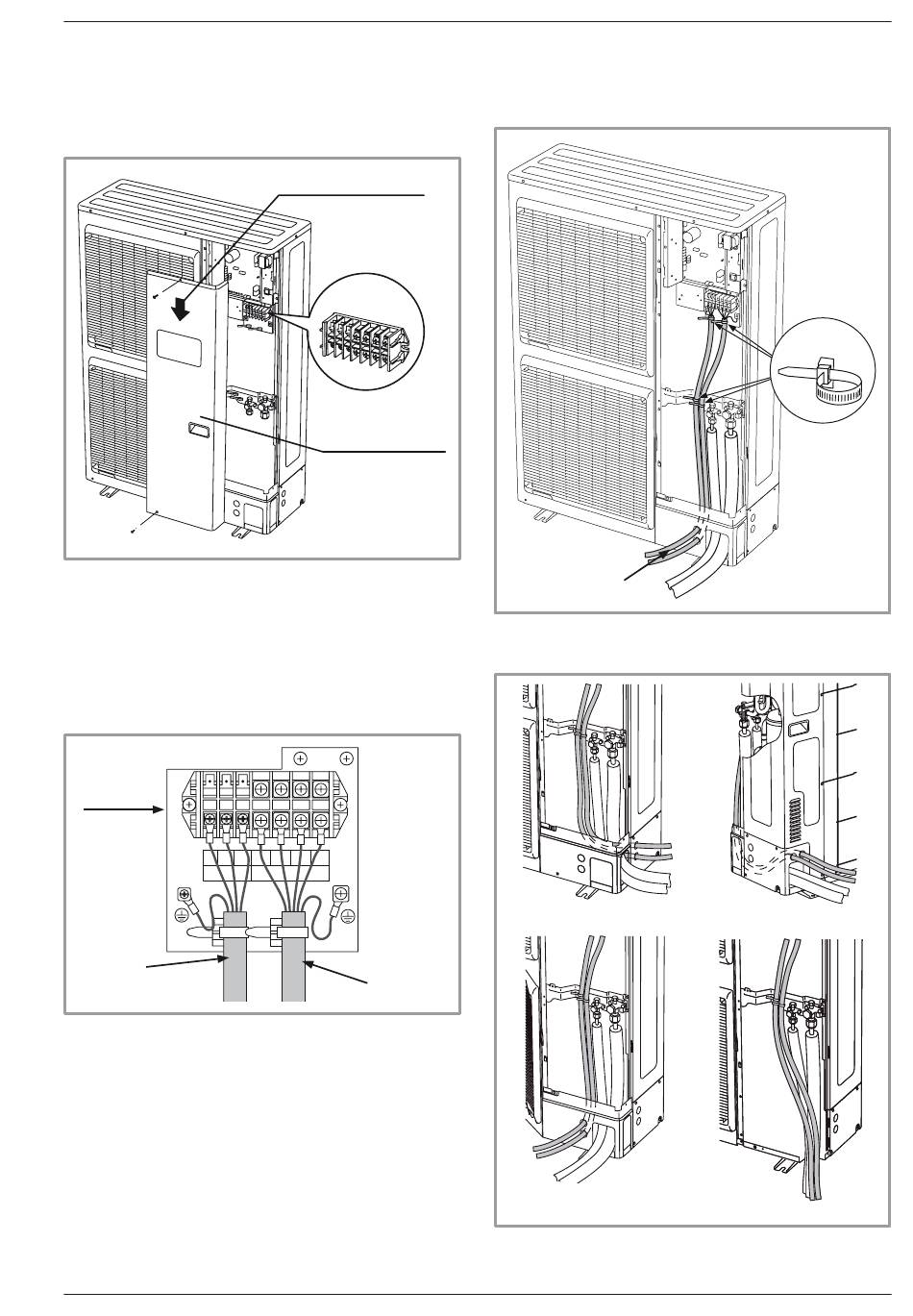

figuur 37 - Toegang tot de klemmenstrook
van de driefasige buitenunit
- De aansluitingen uitvoeren volgens de schema's
figuur 37, blz.
26.
Klemmenstrook
1
2 3 L1 L2 L3 N
INDOOR UNIT
Onderlinge verbinding
tussen buitenunit en
hydraulische module
figuur 38 - Aansluitingen op de klemmenstrook
van de buitenunit driefasig
Handleiding voor installatie en indienststelling "1879 - NL"
De schroeven verwijderen
en naar beneden duwen
Klemmenstrook
De voorkant afnemen
POWER
Algemene
electrische voeding
- De draadklemmen gebruiken om iedere toevallige
uitschakeling te vermijden.
- Vul de ruimte op de plaats waar de kabels in de
buitenunit komen op met isolatieplaat.
Kabels
(voeding en
onderlinge
verbinding)
figuur 39 - Voltooiing van de verbinding
van de driefasige buitenunit
zijkant
Voor
figuur 40 - Doorgang van de kabels en koeltechnische
verbindingen van de driefasige buitenunit
Draadklemmen
Achter
Onderste
- 37 -
