Warmtepomp Alféa Excellia Duo A.I.
" Model eenfasig
Hydraulische module
N
L
Voeding
Elektrische
bijverwarming
230 V
" Model driefasig
Hydraulische module
1 2 3
1
2
3
4
5
6
L1 L2 L3
COMMUN
L1 L2 L3
Voeding
Elektrische
bijverwarming
400 V
Handleiding voor installatie en indienststelling "1879 - NL"
5
1 2 3
4
6
naar contact van
230 V
extern orgaan*
Elektrische voeding
Sanitair warm water
230 V
4
5
6
L N
naar contact van
230 V
extern orgaan*
LN
Elektrische voeding
Sanitair warm water
230 V

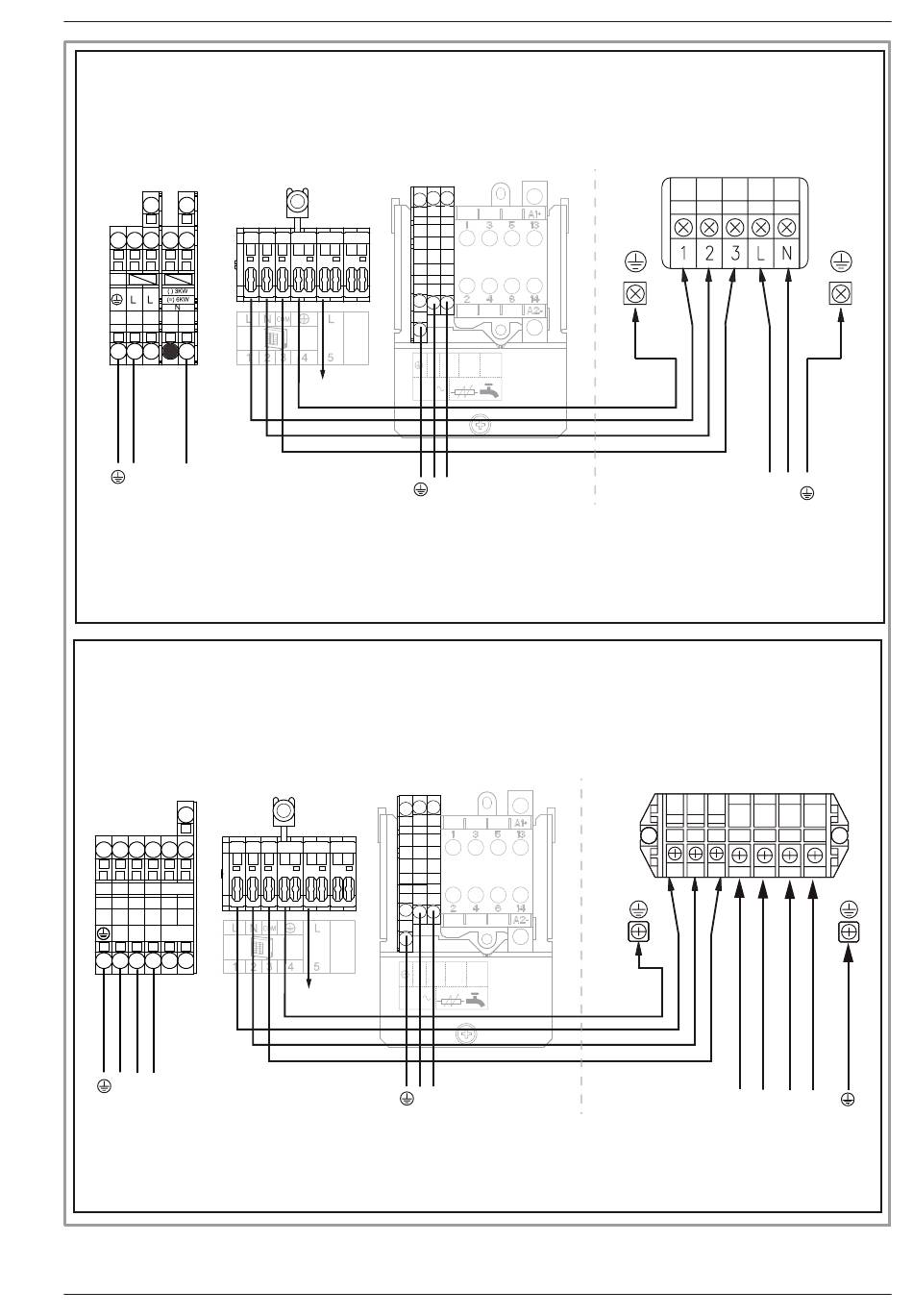

figuur 41 - Aansluiting op de klemmenstroken en vermogenrelais
2
4
L N
L
N
groen/geel
bruin
blauw
rood
Onderlinge verbinding
tussen buitenunit
LN
en hydraulische module
2
4
L
N
groen/geel
bruin
blauw
rood
Onderlinge verbinding
tussen buitenunit
en hydraulische module
Buitenunit eenfasig
L N
Electrische voeding
230 V éénfasig
Driefasige buitenunit
1 2 3 L1 L2 L3 N
L1 L2 L3 N
Electrische voeding
400 V driefasig
- 39 -
