HOOFDSTUK 4: RUGLEUNINGEN EN DUWHANDGREPEN

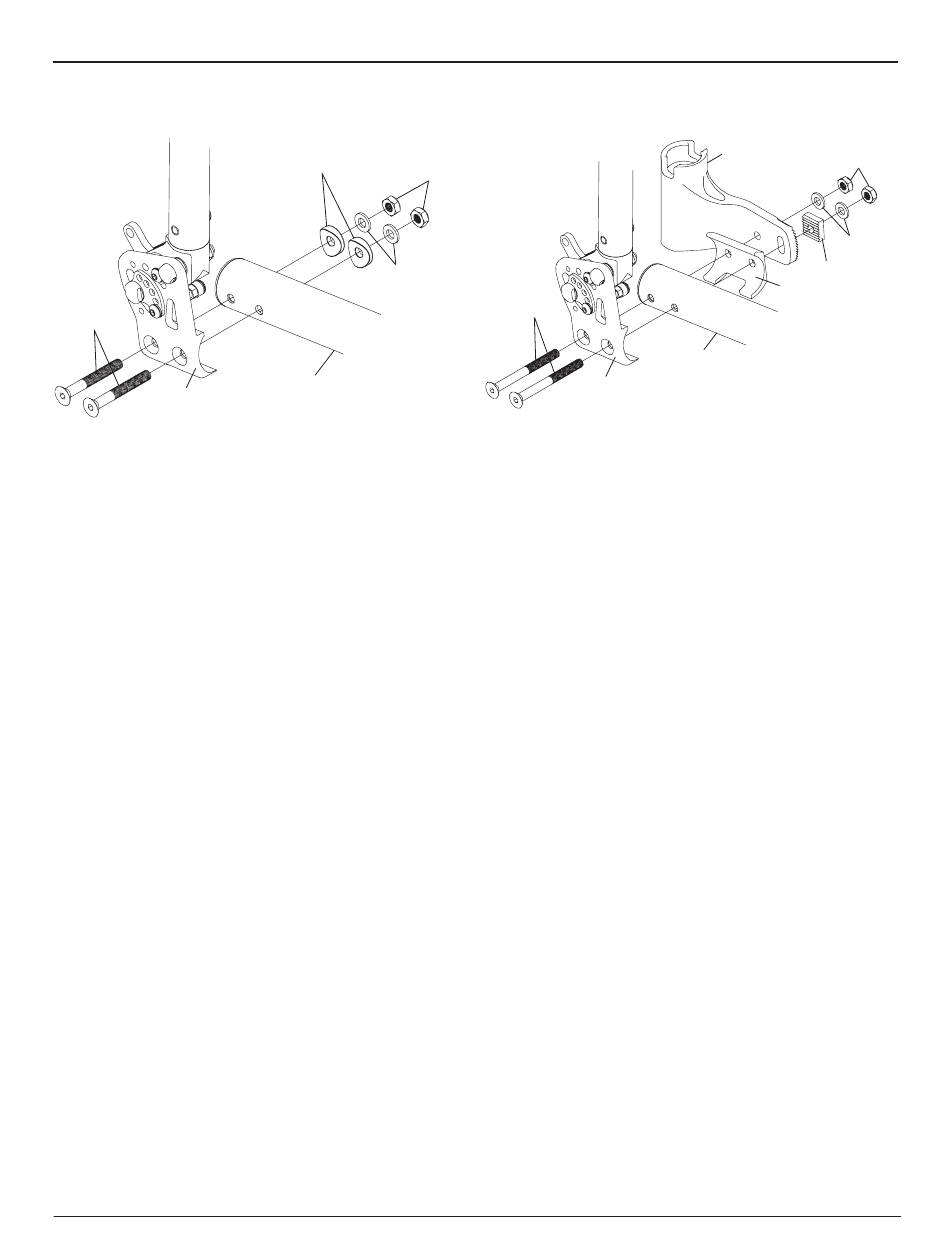

Figuur 4-7
De Diepte Verstellen
Inbusbouten
Bevestiging
Rugleuning
Opzetbare Duwhandgrepen
Opmerking: Opzetbare Duwhandgrepen mogen alleen gebruikt worden op aluminium rugleuningen.
Bevestiging
Benodigd gereedschap:
•
3/16" Inbussleutel
•
5/32" Inbussleutel
1. Zie Figuur 4-9 voor de juiste locatie om de Opzetbare Duwhandgrepen te monteren op de hendel.
2. Monteer beide helften van de klem om de hendel heen. Zie Figuur 4-10.
3. Maak gebruik van de 3/16" inbussleutel, steek de 1" inbusbout door een sluitring in het onderste gat op de klem
en maak deze losjes vast.
4. Steek de duwhandgreep in de klem en breng alle gaten in de duwhandgreep bij elkaar met de twee bovenste
gaten in de klem.
5. Gebruik de 5/32" inbussleutel, steek de twee 1-1/8" inbusbouten door de sluitringen, de twee helften van de klem
en door de duwhandgreep en draai deze stevig vast.
6. Zorg ervoor dat de duwhandgreep juist gepositioneerd is, zodat goed geduwd kan worden, en schroef de 1"
inbusbout goed vast.
I
WAARSCHUWING
Uw helper of hulpverlener mag NOOIT proberen uw rolstoel een stoep, opstapje of trap op te helpen door deze op
te tillen aan een van de verwijderbare onderdelen, zoals de Opzetbare Duwhandgrepen. Evenzo mag uw helper
of hulpverlener NOOIT uw rolstoel een stoep, afstapje of trap afhelpen door deze vast te houden aan een van de
verwijderbare onderdelen, zoals de Opzetbare Duwhandgrepen. Als u deze Waarschuwing niet in acht neemt, kunnen
de verwijderbare onderdelen, zoals de opzetbare duwhandgrepen, los raken van de rolstoel wat ervoor kan zorgen dat u
valt, kantelt, of de controle over uw rolstoel verliest en uzelf of anderen ernstig letsel toebrengt of de rolstoel beschadigt.
Aero Z_ZRA Owner's Manual
Stutten
Borgmoeren
Sluitringen
Buis van
Frame
De Diepte met Wegdraaibare Armleuningen Verstellen
Inbusbouten
Bevestiging
Rugleuning
4-5
Figuur 4-8
Ontvanger
Borgmoeren
Sluitringen
Vergrendelingsplaat
Beugel
Rugleuning
Buis van Frame
OM0004_Rev A_Aero Z_ZRA
