Alle TiLite niet-inklapbare rolstoelen zijn uitgerust met een camberbuis. Door de positie van de camberbuis te
verstellen, kunt u het zwaartepunt van uw rolstoel verstellen. In sommige gevallen kunt ook de hoogte van de zitting
aanpassen. Dit hoofdstuk legt de verschillende mogelijke aanpassingen uit. Dezelfde aanpassing is van toepassing
bij een aluminium, titanium of kunststofvezel camberbuis en is onafhankelijk van de graad van de camber.
I
WAARSCHUWING
Iedere verandering van de positie van de camberbuis heeft effect op de stabiliteit van de rolstoel. Wees extreem
voorzichtig wanneer u een nieuwe camberbuispositie gebruikt, omdat deze nieuwe positie de rolstoel gevoeliger
maakt voor kantelen. Als u deze Waarschuwing niet in acht neemt werkt uw rolstoel wellicht niet op de juiste wijze,
wat ervoor kan zorgen dat u valt, kantelt of de controle over de rolstoel verliest en uzelf of andere ernstig verwondt of
de rolstoel beschadigt.
I
WAARSCHUWING
Wanneer u de positie van de camberbuis verstelt (om de hoogte van de zitting of het zwaartepunt aan te passen), kan
het noodzakelijk zijn om het toespoor/uitspoor van de achterwielen te verstellen. Zie "Toespoor/Uitspoor Verstellen"
op de pagina's 8-3 t/m 8-4. Daarnaast is het wellicht noodzakelijk dat wanneer u de positie van de camberbuis
verstelt, of wanneer u het toespoor/uitspoor verstelt, om de zwenkwielen recht op de grond te zetten. Zie "In Hoek
Verstelbare Speedloader Zwenkwielbevestiging" op de pagina's 11-6 t/m 11-7. Als u deze Waarschuwing niet in acht
neemt zal uw rolstoel wellicht niet goed werken, wat ervoor kan zorgen dat u valt, kantelt of de controle verliest over
de rolstoel en uzelf of anderen ernstig letsel toebrengt of de rolstoel beschadigt.
Opmerking: Het wordt aangeraden dat u de achterwielen loshaalt en de rolstoel ondersteboven keert voordat u enige
aanpassingen die beschreven worden in dit hoofdstuk probeert te maken.
Standaard Camberbevestiging
De Zithoogte Verstellen
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Let op de originele positie van de camberbuisklem, in
verhouding tot de uitsparingen op de verticale stut. Zie
Figuur 8-1.
2. Verwijder de twee inbusbouten (één aan iedere kant) en de
sluitringen die de camberbuisklemmen vastzetten aan de
verticale stutten.
3. Herpositioneer de camberbuisklem tot op de gewenste
hoogte. De uitsparingen zitten 0,9 cm uit elkaar.
Opmerking: Verticale stutten zijn er in drie maten, kort,
middellang en lang. Als u niet in staat bent de gewenste
zithoogte te bereiken met uw bestaande verticale stut, dient
u misschien langere of kortere stutten te kopen.
4. Zorg ervoor dat de identieke inkepingen worden gebruikt in
ieder van de twee verticale stutten.
5. Breng de twee inbusbouten en de sluitringen opnieuw aan (ieder aan een kant) en en draai deze stevig vast.
6. Controleer het toespoor/uitspoor en verstel indien nodig en zet de zwenkwielen recht zoals nodig. Zie de pagina's
8-3 t/m 8-4.
Aero Z_ZRA Owner's Manual
HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
8-1

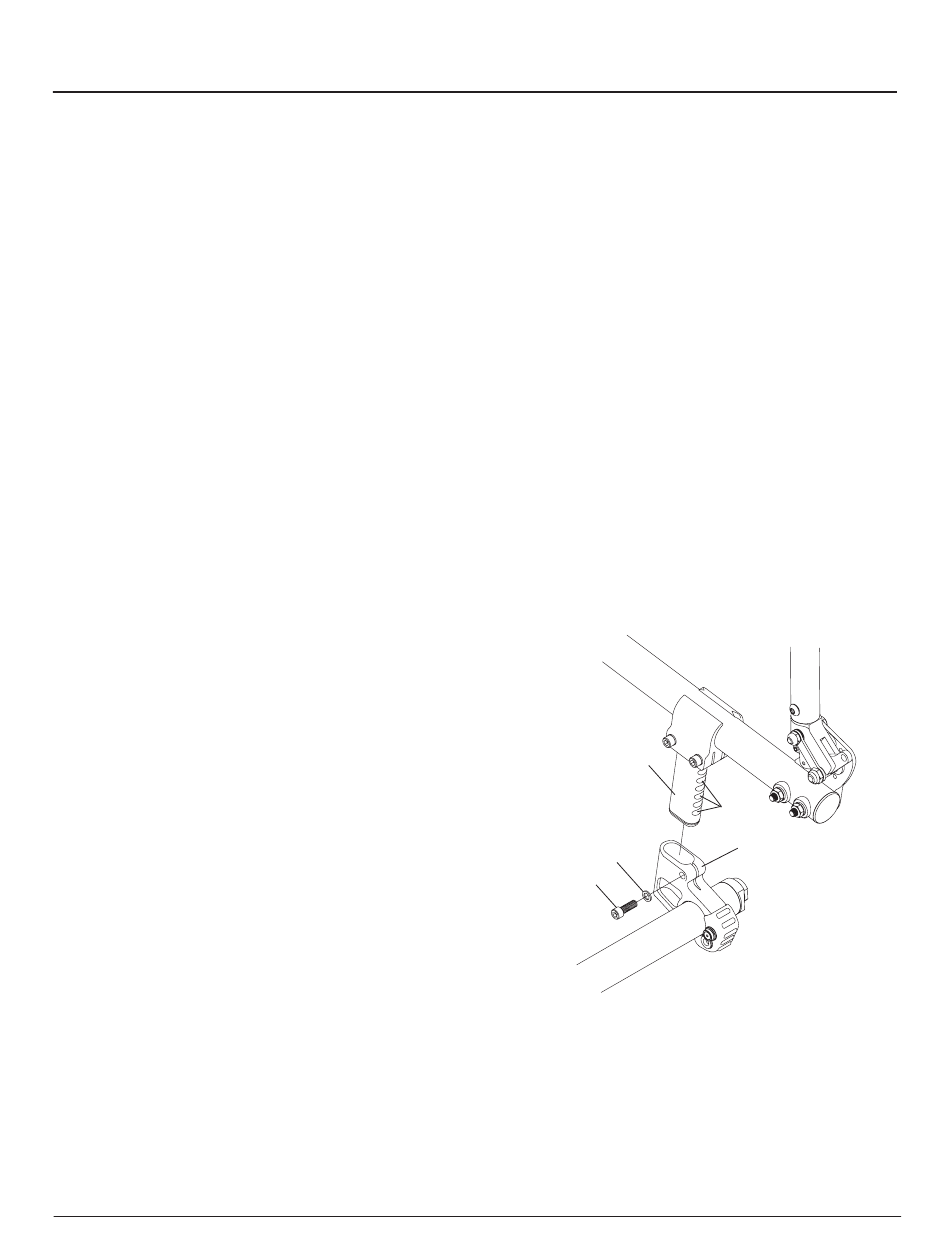

Figuur 8-1
De Zithoogte Verstellen
Verticale Stut
Sluitring
Inbusbout
Uitsparingen
Klem
Camberbuis
OM0004_Rev A_Aero Z_ZRA
