Achter Anti-Tips
Verstellen
1. De onderkant van de anti-tip wielen moet zich tussen de 3,8
en 5 cm van de grond bevinden om de juiste functionaliteit
te verzekeren. Om de hoogte te verstellen, duwt u de twee
ontgrendelingsknoppen in op de telescopische onderbuis waarna
u de hoogte van de onderste buis verstelt. Zie Figuur 13-1.
2. Om de anti-tips naar boven te draaien, drukt u de
ontgrendelingsknop op de verlengbuis in om de verlengbuis los te
maken en deze naar boven te draaien tot de ontgrendelingsknop
op zijn plaats klikt aan de andere kant van de anti-tip ontvanger.
3. Om de anti-tip te verwijderen, drukt u de ontgrendelingsknop op
de verlengbuis in en trekt u de verlengbuis it de anti-tip ontvanger.
Bevestiging
I
WAARSCHUWING
Alleen een geautoriseerde TiLite dealer of gekwalificeerde technicus mag de achterste anti-tip ontvanger installeren.
Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en
daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Benodigd gereedschap:
•
5/32" Inbussleutel
•
3/16" Inbussleutel
•
7/16" Steeksleutel
1. Verwijder de achterwielen en plaats het frame op zijn
kop op een vlakke ondergrond.
2. Verwijder de camberbuis. Zie "De Camberbuis Vervangen"
op pagina 8-2.
3. Steek de inbusbout door de rechter camberklem,
de rechter anti-tip ontvanger, sluitring en draai de borgmoer
stevig vast. Zie Figuur 13-2.
Opmerking: Zorg dat de anti-tip ontvanger
parallel ten opzichte van de grond is gericht.
4. Herhaal Stap 3 voor de linker camberbuis en linker
anti-tip ontvanger.
5. Installeer de camberbuis opnieuw. Zie "De Camberbuis Vervangen"
op pagina 8-2.
6. Draai de inbusbout vast in iedere anti-tip ontvanger, zodat
deze stevig in de camberbuis past.
7. Installeer het achterwiel opnieuw.
Aero Z_ZRA Owner's Manual
HOOFDSTUK 13: ANTI-TIPS
De Achterste Anti-Tip Verstellen
Knop
Loslaten
Figuur 13-2
Bevestiging
Sluitring
Borgmoer
Inbus
Bout
Camberbuis
13-1

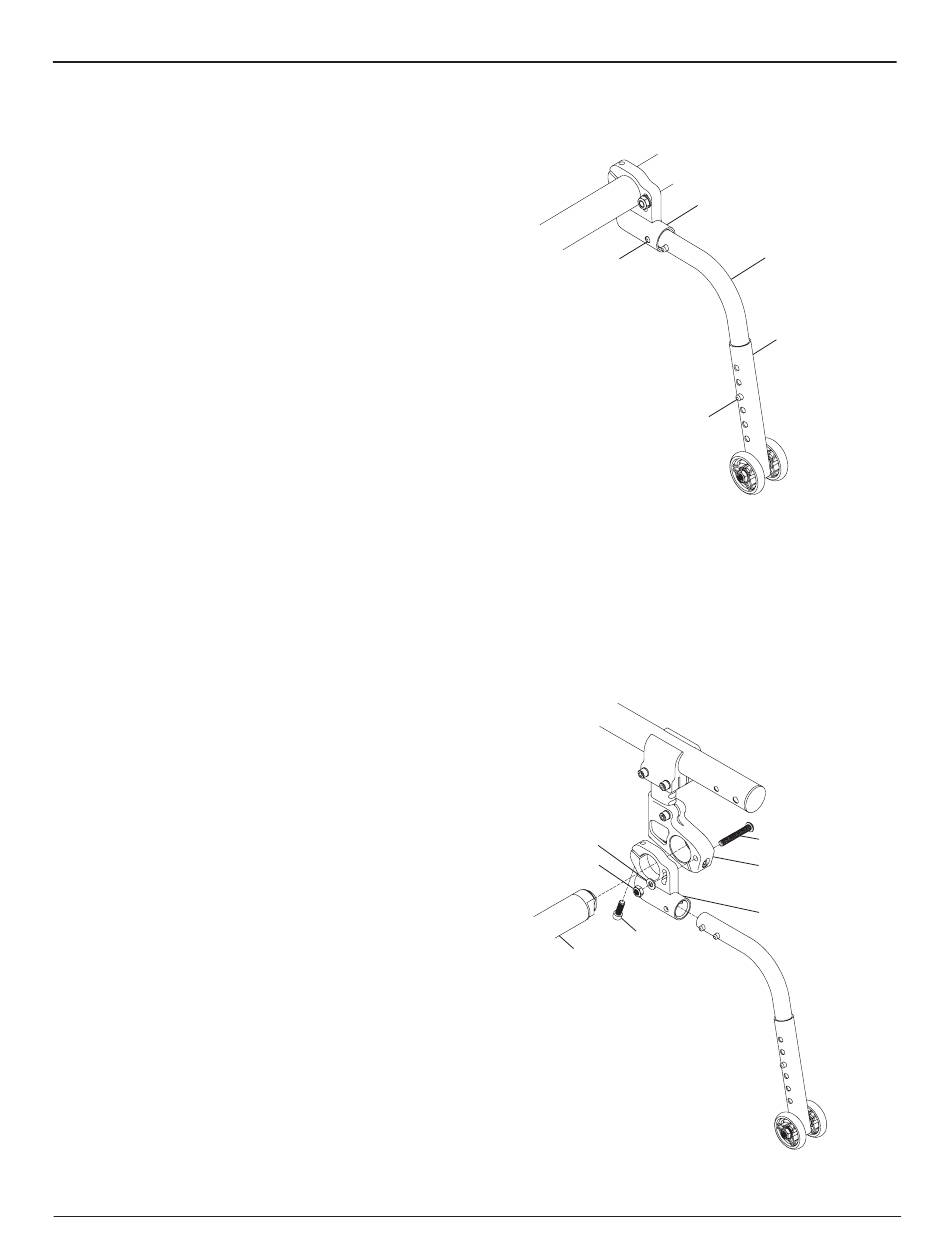

Figuur 13-1
Ontvanger
Verlenging
Buis
Onderste
Buis
Knop
Loslaten
Inbusbout
Camberklem
Ontvanger
OM0004_Rev A_Aero Z_ZRA
