Achterste Kam
Conische Sluitring
Inbus
Bout #1
Verstellen
Benodigd gereedschap:
•
7/16" Steeksleutel
•
5/64" Inbussleutel
•
5/32" Inbussleutel
1. Gebruik de 5/32" inbussleutel om de inbusbout #1 los te draaien, maar deze niet te verwijderen. Zie Figuur 6-6.
2. Plaats de 5/32" inbussleutel in de inbusbout #2 om deze op zijn plaats te houden. Maak de borgmoer los met de
7/16" Steeksleutel.
3. Draai de acht dopschroeven (vier in iedere kam) los, maar verwijder deze niet.
4. Verstel de zijbescherming tot in de gewenste positie, verdraai de kammen, ervoor zorgend dat de inbusbouten in
de kammen glijden.
5. Als de zijbescherming de gewenste positie heeft bereikt, dient u de acht inbusschroeven vast te maken (vier op
iedere kam) met behulp van de 5/64" inbussleutel.
6. Gebruik de 5/32" inbussleutel om inbusbout #1 stevig vast te draaien.
7. Terwijl u inbusbout #2 op zijn plaats houdt met behulp van de 5/32" Inbussleutel, maakt u de borgmoer stevig vast
met behulp van de 7/16" Steeksleutel.
I
WAARSCHUWING
De schroefdraden op de dopschroeven en inbusbout #1 die de klemmen aan de kambescherming vastzetten
en de zijbescherming aan de rugbevestiging, zijn behandeld met Vibra-TITE® VC-3, een afsluitende deklaag,
om de waarschijnlijkheid dat ze losraken, te verkleinen. U dient in staat te zijn de klemmen en/of zijbescherming
ongeveer vier keer aan te kunnen passen zonder de laag op deze schroeven opnieuw te hoeven aanbrengen. Als u
herhaaldelijk de klemmen verstelt of de zijbescherming verwijdert, vereist TiLite dat u de Vibra-TITE® VC-3 opnieuw
aanbrengt na iedere vierde aanpassing.. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de
controle over de rolstoel verliezen en daardoor uzelf en anderen letsel toebrengen of de rolstoel beschadigen.
Aero Z_ZRA Owner's Manual

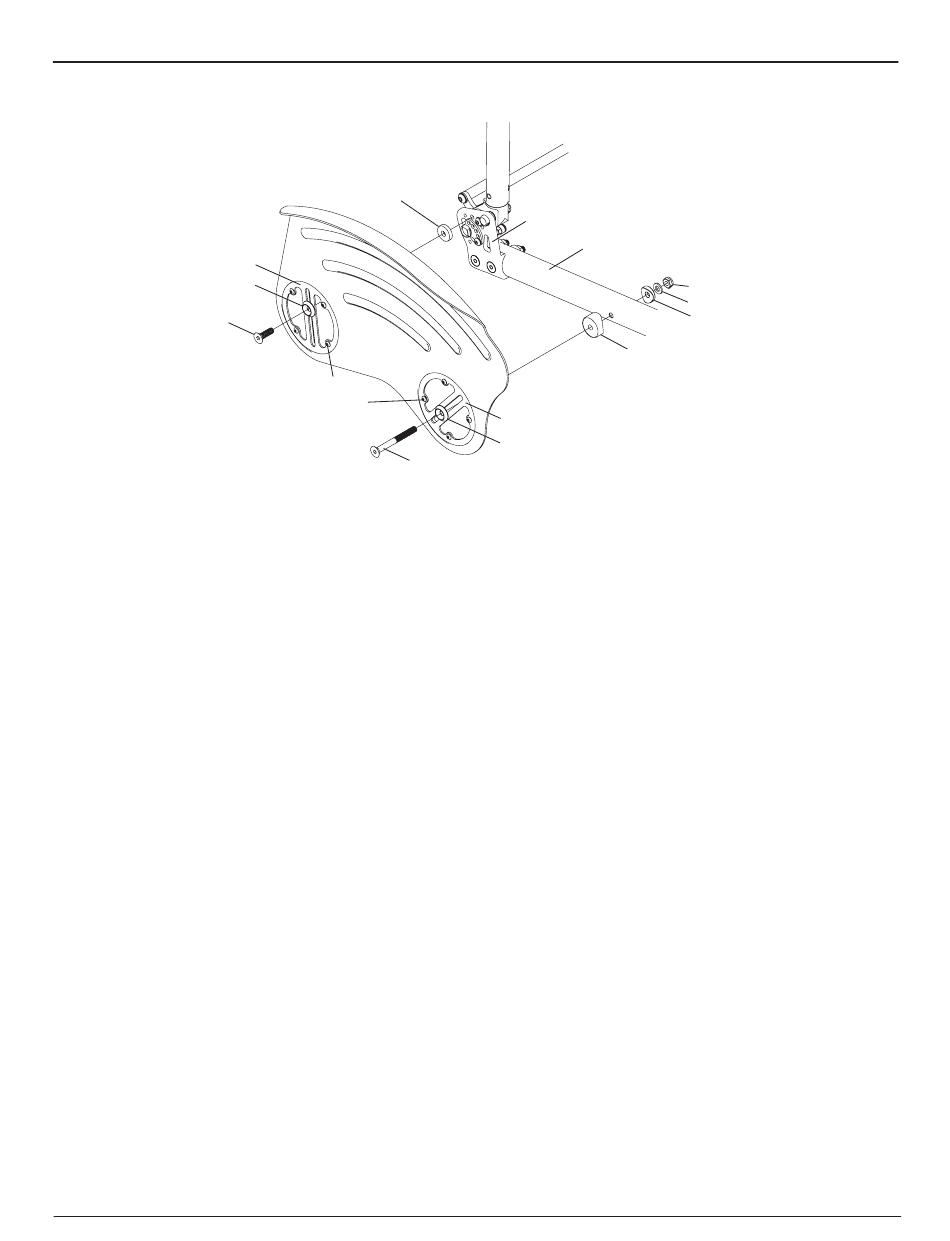

Figuur 6-6
Monteren/Verstellen
Spoorverbreder
Inbus
Schroef
Inbusbout #2
6-5
HOOFDSTUK 6: ZIJBESCHERMING
Bevestiging Rugleuning
Buis van frame
Holle
Sluitring
Voorste Kam
Conische Sluitring
Borgmoer
Sluitring
Holle
Sluitring
OM0004_Rev A_Aero Z_ZRA
