Terug naar inhoudsopgave
Moederbord
Onderhoudshandleiding voor de Dell™ OptiPlex™ FX160/160
Moederbordconnectoren
Het moederbord verwijderen
Het moederbord vervangen

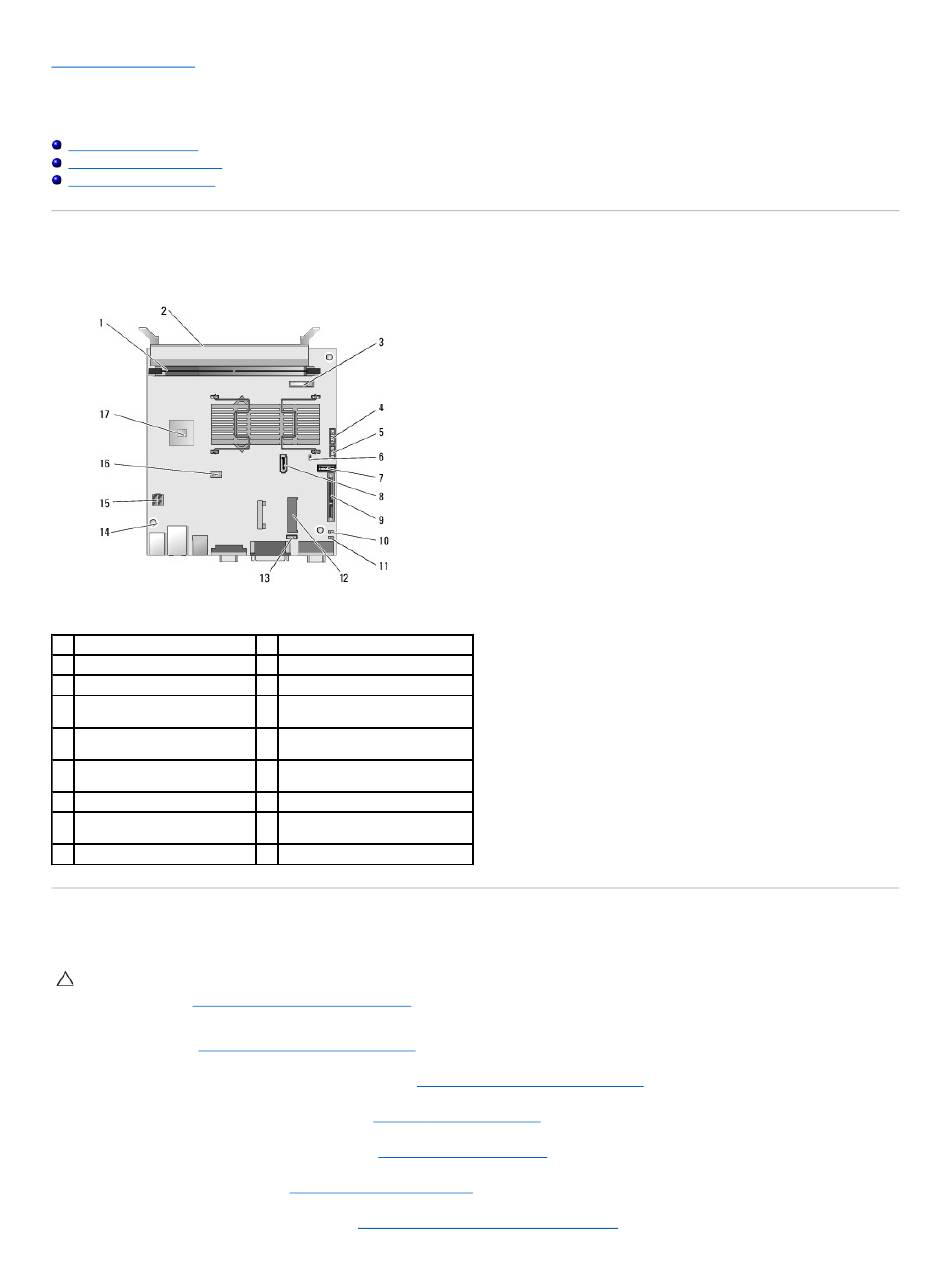

Moederbordconnectoren
1
geheugenconnector (DIMM_1)
3
batterij (BATTERY)
5
USB-connector (USBF1)
7
connector voorpaneel
(FRONTPANEL)
9
connector NVRAM-module
(SATA_0)
11 jumper voor wissen van
wachtwoord (PSWD)
13 ventilatorconnector (FAN_CPU)
15 12V-connector voedingseenheid
(PWR1)
17 CPU
Het moederbord verwijderen
VOORZICHTIG:
De ingestelde BIOS-opties op een nieuw moederbord zijn mogelijk niet hetzelfde als de opties die zijn ingesteld op het
moederbord dat u vervangt. Als u dezelfde BIOS-instellingen wilt gebruiken, noteer dan de huidige instellingen van BIOS-opties voor toekomstig
gebruik. Raadpleeg
Opties van het BIOS Setup-programma
1. Volg de procedure in
Voordat u aan de computer gaat
2.
Verwijder de houder met de vaste schijf, indien geïnstalleerd (De houder met de vaste schijf
3. Verwijder de
NVRAM-module, indien geïnstalleerd (zie De NVRAM- module
4.
Verwijder de draadloze kaart, indien geïnstalleerd (zie De draadloze kaart
5. Verwijder de geheugenmodule(s) (zie
6. Verwijder de warmteafleider van de processor (zie
2
geheugenconnector (DIMM_2)
4
audioconnector (AUDIOF1)
6
setup-jumper (SETUP_LOCK)
8
connector SATA-gegevenskabel
(SATA_1)
10 jumper voor wissen van CMOS
(RTCRST)
12 WLAN-connector (MINIA1)
14 schroefgaten (3)
16 voedingsconnector SATA-vaste
schijf (SATAPWR1)
voor meer informatie.
werken.
Een geheugenmodule
verwijderen).
De warmteafleider van de processor
verwijderen).
verwijderen).
verwijderen).
verwijderen).
