7. Verwijder de I/O-kaart (zie
8. Maak de kabels van de I/O-kaart los van het moederbord.
9. Maak de 12V-connector van de voedingseenheid lost van het moederbord (zie Moederbordconnectoren).
10. Verwijder de kabelklem (zie

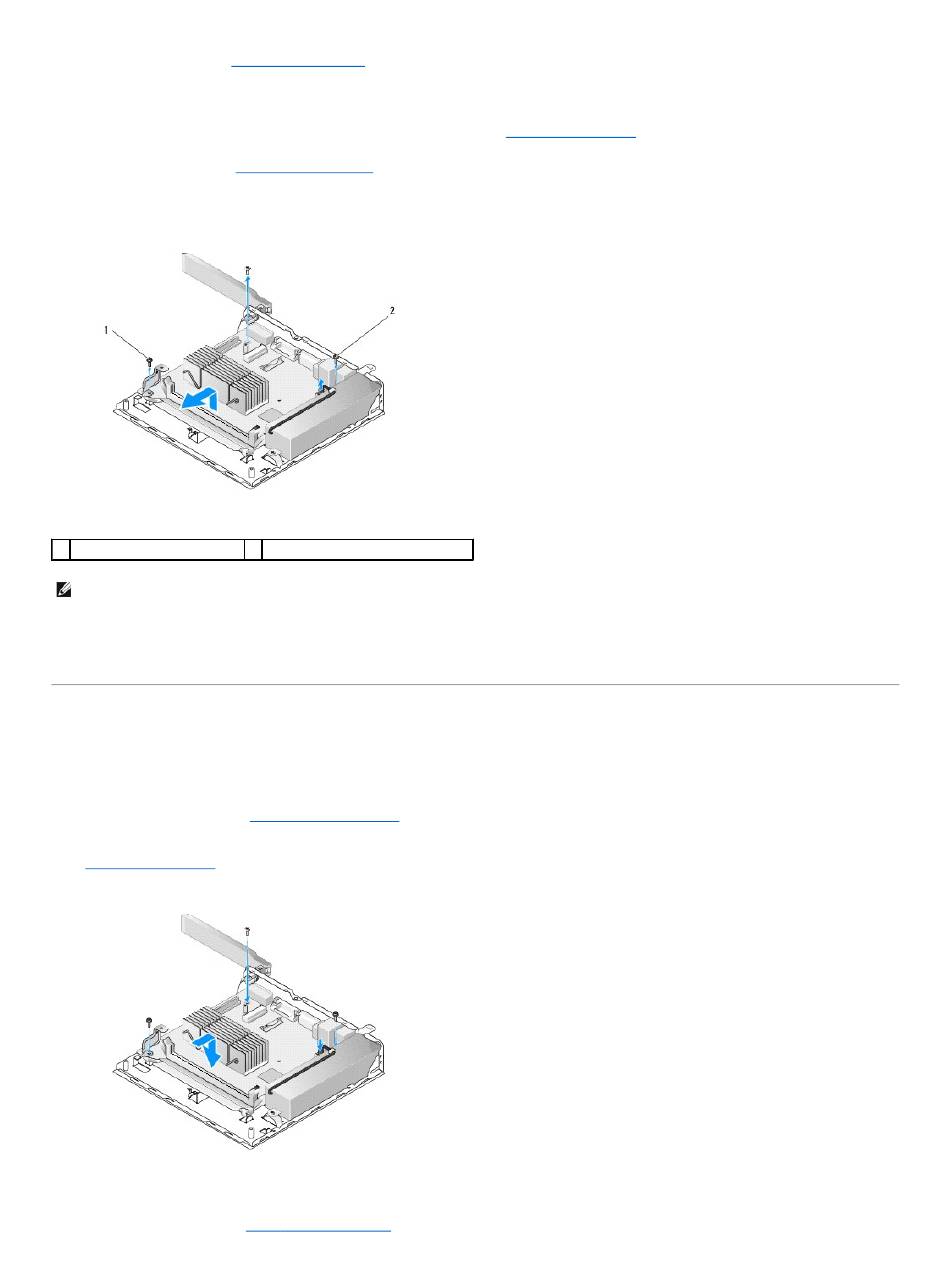

11. Verwijder de twee schroeven terug op de achterste hoeken van het moederbord, waarmee het moederbord is bevestigd aan het chassis.
1
borgschroef van kabelklem
OPMERKING:
Wanneer u het moederbord uit het chassis haalt, zorgt het thermische isolatiemateriaal tussen het chassis en de processor er mogelijk
voor dat u het moederbord niet vrij uit het chassis kunt lichten. Wellicht dient u de het isolatiemateriaal van de onderkant van het moederbord los te
maken. Bewaar het isolatiemateriaal bij het chassis.
12. Til de voorkant van het moederbord voorzichtig omhoog om het moederbord uit het chassis te verwijderen.
Het moederbord vervangen
1. Houd het moederbord in het chassis onder een hoek van circa 30 graden en zorg ervoor dat de conrectoren op de achterrand van het moederbord zich
op één lijn bevinden met de uitsparingen in het achterpaneel en duw het moederbord dan omlaag op zijn plaats.
2. Plaats de kabelklem terug (zie
3. Plaats de twee schroeven terug op de achterste hoeken van het moederbord, waarmee het moederbord is bevestigd aan het chassis (zie
Moederbordconnectoren).
4. Bevestig de 12V-connector van de voedingseenheid aan het moederbord.
5. Plaats de I/O-kaart terug (zie
De I/O-kaart
verwijderen).
De kabelklem
verwijderen).
2
borgschroef van moederbord (2)
De kabelklem
terugplaatsen).
De I/O-kaart
terugplaatsen).
